OIL COOLER & TUBE (ATM)

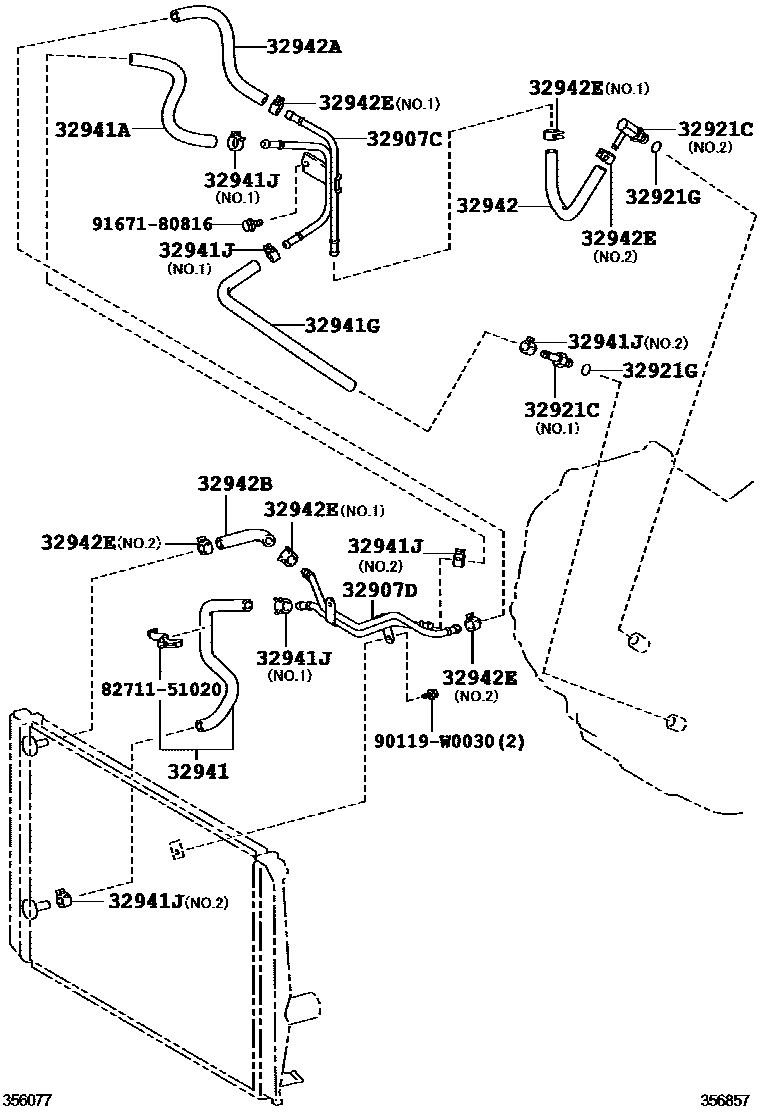

Parts diagram
32907CTUBE SUB-ASSY, OIL COOLER W/O HOSE, NO.1
main32907-12210i200811-201104
32907DTUBE SUB-ASSY, OIL COOLER W/O HOSE, NO.2
main32907-12200i200811-201104
32921CUNION(FOR OIL COOLER TUBE)
main90404-13004i200811-201104
NO.1
main90407-13009i200811-201104
NO.2
32921GRING, O(FOR OIL COOLER TUBE UNION)
main90301-10189×2i200811-201104
32941HOSE, OIL COOLER INLET, NO.1
main32943-12330i200811-201104
32941AHOSE, OIL COOLER INLET, NO.2
main90445-17181i200811-201104
32941GHOSE, OIL COOLER INLET, NO.3
main32943-12350i200811-201104
32941JCLIP, NO.1(FOR OIL COOLER HOSE)
main90466-16004×3i200811-201104
NO.2
main90467-16022×3i200811-200912
NO.1
32942HOSE, OIL COOLER OUTLET, NO.1
main32943-12340i200811-201104
32942AHOSE, OIL COOLER OUTLET, NO.2
main90445-17180i200811-201104
32942BHOSE, OIL COOLER OUTLET, NO.3
main32943-12320i200811-201104
32942ECLIP, NO.2(FOR OIL COOLER HOSE)
main90466-16004×3i200811-201104
NO.2
main90467-16022×3i200811-200912
NO.1
8271151020WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)
90119W0030
9167180816

15 parts on this diagram · 1 diagram in section
