ENGINE OIL COOLER

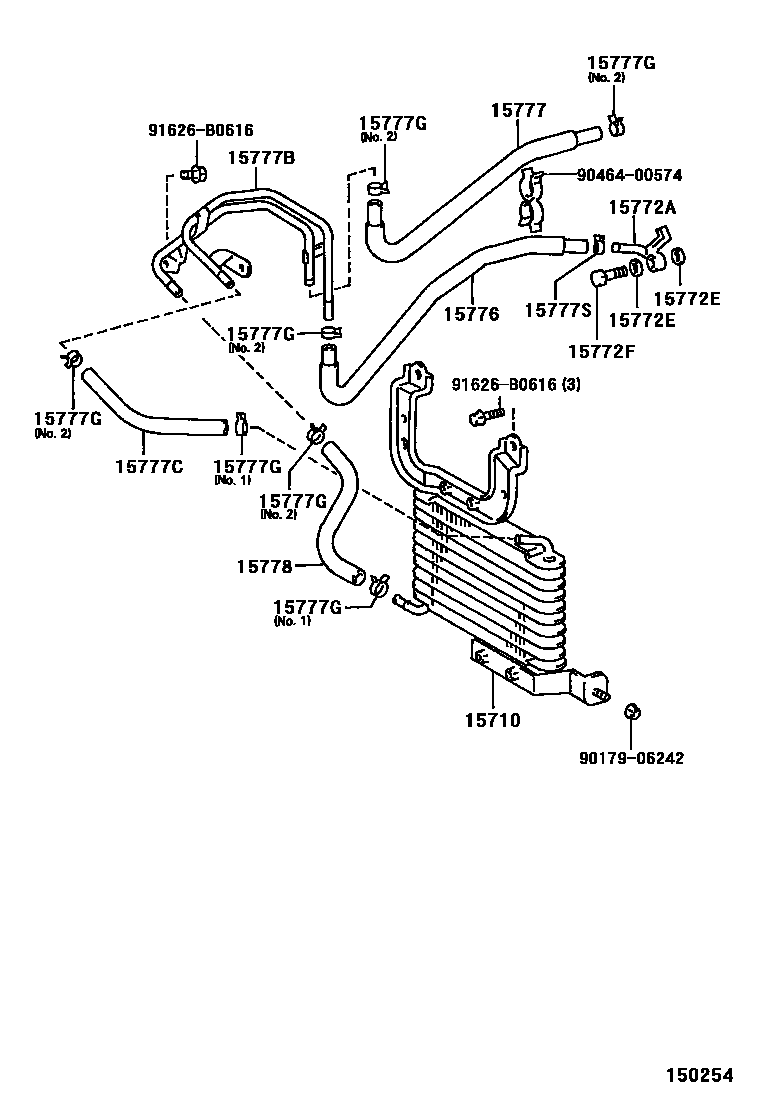

Parts diagram
15710COOLER ASSY, OIL
main15710-02010i199601-199710
W(0IL COOLER)
main15710-64150i199601-199710
main15710-74040i199601-199608
W(0IL COOLER)
main15710-74050i199608-199710
W(0IL COOLER)
15772AUNION(FOR OIL PIPE)
main90080-40016i199601-199710
W(0IL COOLER)
15772EGASKET(FOR OIL PIPE)
main90430-12031×2i199601-199710
W(0IL COOLER)
15772FBOLT, UNION(FOR OIL PIPE)
main90401-12009i199601-199710
W(0IL COOLER)
15776HOSE, OIL COOLER, NO.4
main15777-02020i199601-199710
W(0IL COOLER)
15777HOSE, OIL COOLER
main15777-02020i199601-199710
W(0IL COOLER)
main90445-21006i199601-199710
15777BPIPE, OIL COOLER
main15767-02020i199601-199710
W(0IL COOLER)
main15767-64090i199601-199710
NO.2
main15768-64120i199601-199710
NO.1
main15769-64011i199601-199710
NO.3
15777CHOSE, OIL COOLER
main15777-64060i199601-199710
NO.1
main15778-64040i199601-199710
NO.2
main15779-02020i199601-199710
W(0IL COOLER)
15777GCLAMP OR CRIP, HOSE
main90467-15018×2i199601-199710
NO.1; W(0IL COOLER),NO.1
main90467-15025×5i199601-199710
NO.2; W(0IL COOLER),NO.2
main90467-20005×6i199601-199710
15777SCLAMP OR CLIP, HOSE
main90467-15025i199601-199710
W(0IL COOLER)
15778HOSE, OIL COOLER, NO.2
main15778-02020i199601-199710
W(0IL COOLER)
9017906242
9046400574
91626B0616

14 parts on this diagram · 4 diagrams in section
