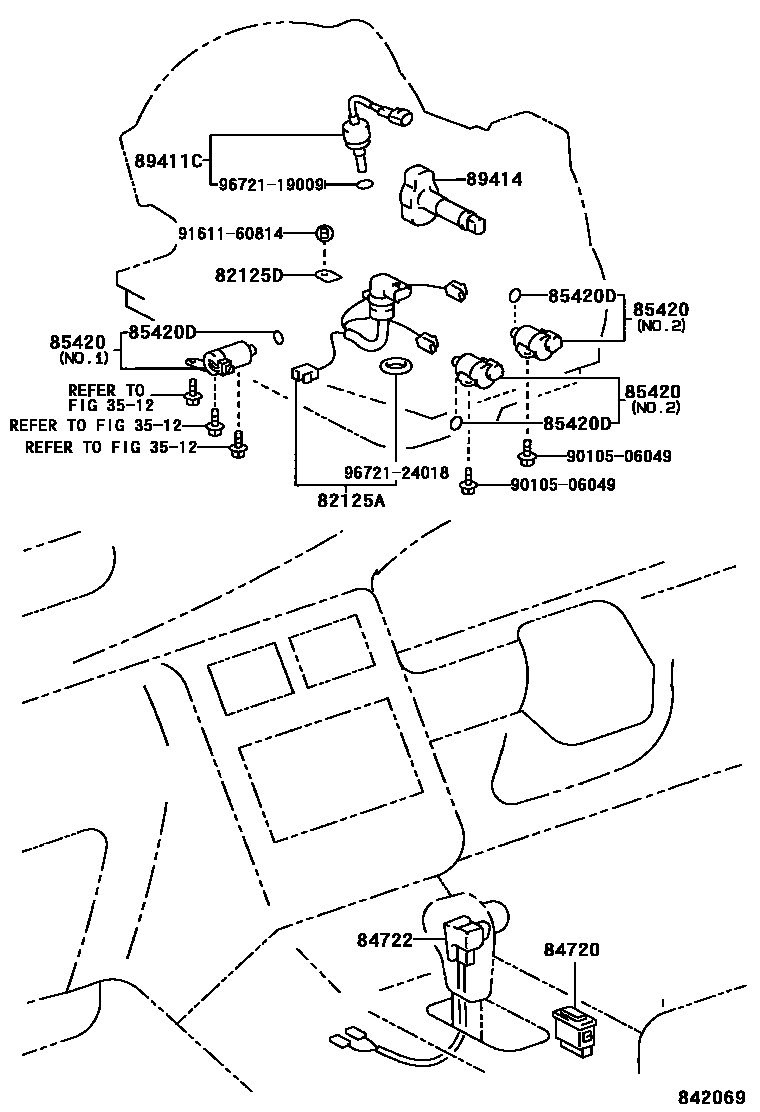

OVERDRIVE & ELECTRONIC CONTROLLED TRANSMISSION

0001 1 0002 1

3512VALVE BODY & OIL STRAINER (ATM)

→ Go to FIG 35-12

82125AWIRE, TRANSMISSION

main82125-12350iAT190..JPP..ATM199305-199607

main82125-20160iAT190,ST191..JPP..ATM199203-199305

main82125-20170iCT190..JPP199203-199512

main82125-20220iST191..JPP..ATM199402

main82125-20240iCT190..JPP199512-199601

82125DPLATE, TRANSMISSION WIRE LOCK

main33485-30020iST191..JPP..ATM199305-199402

84720SWITCH ASSY, PATTERN SELECT

main84720-20120iAT190,ST191..JPP..ATM199203-199305

main84720-20160iAT190,ST191..JPP..ATM199305-199606

84722SWITCH, TRANSMISSION CONTROL

main84722-20110-C0iAT190,ST191..JPP..RHD..ATM199203-199211

BLACK,TRIM2#

main84722-20110-E0iAT190,ST191..JPP..RHD..SED..ATM..GL199203-199211

ANTELOPE,TRIM4#

main84722-20110-J0iAT190,ST191..JPP..RHD..SED..ATM199203-199305

DK.BLUE,TRIM8#

main84722-20120-C0iAT190,CT190,ST191..JPP..LHD..ATM199203-199305

BLACK,TRIM2#

main84722-20120-J0iAT190,CT190,ST191..JPP..LHD..ATM199203-199305

DK.BLUE,TRIM8#

main84722-20150-C0iAT190,ST191..JPP..RHD..SED..ATM; ST191..JPP..LB..ATM199305-199402

BLACK,TRIM2#; BLACK,TRIM2#,8#

main84722-20160-C0iAT190,CT190,ST191..JPP..LHD..ATM199305-199402

BLACK,TRIM2#,8#

85420SOLENOID ASSY, TRANSMISSION

main85420-10011iCT190..JPP199205-199512

main85420-12062iST191..JPP..ATM199305-199402

NO.1

main85420-12100iAT190..JPP..ATM199402-199607

N0.1

main85420-12120iAT190..JPP..ATM199305-199601

NO.2

main85420-12140iAT190..JPP..ATM199305-199607

NO.3

main85420-20140iST191..JPP..ATM199402-199606

NO.1

main85420-20180iCT190..JPP199512-199601

main85420-22080×2iST191..JPP..ATM199203-199402

NO.2

main85420-30200×2iST191..JPP..ATM199402-199606

NO.2

85420DRING, O (FOR TRANSMISSION SOLENOID)

main90301-06004iCT190..JPP199205-199601

89411CSENSOR, SPEED

main89411-20050iAT190,ST191..JPP..ATM199203-199302

89414ROTOR, SENSOR

main89414-12010iAT190,ST191..JPP..ATM199203-199302

9010506049

main90105-06049

9161160814

main91611-60814

9672119009

main96721-19009

9672124018

main96721-24018

13 parts on this diagram · 2 diagrams in section
