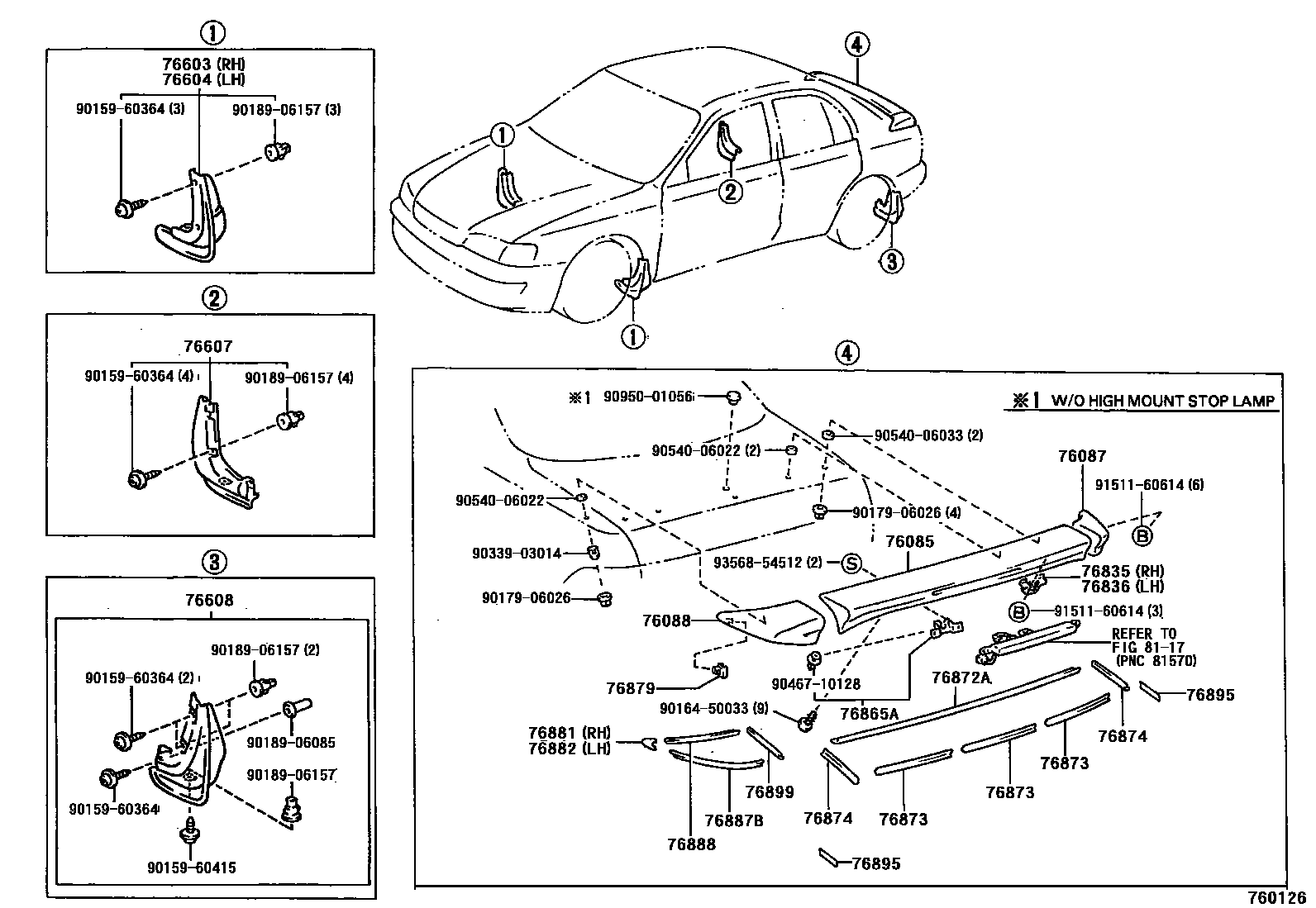

MUDGUARD & SPOILER

0001 1 0002 1

76085SPOILER SUB-ASSY, REAR

main76085-20910iAT190,ST191..JPP199203-199607

main76085-20911iAT190,CT190,ST191..JPP..SED..GL199203-199607

W(HIGH MOUNT STOP LAMP)

main76871-20906iST191..JPP..LB199203-199402

main76871-20907iST191..JPP..LB199402-199606

main76871-20907iST191..JPP..LB199203-199402

W(HIGH MOUNT STOP LAMP)

76087SPOILER SUB-ASSY, REAR NO.1

main76087-20915iAT190,CT190,ST191..JPP..SED..GL199203-199607

main76891-20904iST191..JPP..LB199203-199601

76088SPOILER SUB-ASSY, REAR NO.2

main76088-20913iAT190,ST191..JPP199203-199607

main76892-20907iST191..JPP..LB199203-199601

76603MUDGUARD SUB-ASSY, FRONT FENDER, RH

main76621-29125iAT190,CT190,ST191..JPP199203

main76621-29135-A0iAT190,CT190,ST191..JPP199203

SUPER WHITE 2,040

main76621-29135-B0iAT190,CT190,ST191..JPP199203

DARK BLUEISH GRAY ME,183

main76621-29135-B2iAT190,CT190,ST191..JPP199402

LI.GRAIGE ME,1A2

main76621-29135-C0iAT190,CT190,ST191..JPP199203

BLACK ME,205

main76621-29135-D0iAT190,CT190,ST191..JPP199203-199402

SUPER RED 3,3J6

main76621-29135-D1iAT190,CT190,ST191..JPP199203-199402

DARK MAOVE MICA ME,3K1

main76621-29135-D2iAT190,CT190,ST191..JPP199402

MAGENTA MC,3L3

main76621-29135-E0iAT190,CT190,ST191..JPP..SED199203-199212

DK.GRAYISH BROWN ME,4H7

main76621-29135-E1iAT190,CT190,ST191..JPP199203-199402

LIGHT BEIGE ME,4M3

main76621-29135-G0iAT190,CT190,ST191..JPP199203

DK.GRAYISH OLIVE ME,6M7

main76621-29135-H0iAT190,CT190,ST191..JPP199203

DARK TORQUOISE MICA,742

76604MUDGUARD SUB-ASSY, FRONT FENDER, LH

main76622-29125iAT190,CT190,ST191..JPP199203

main76622-29135-A0iAT190,CT190,ST191..JPP199203

SUPER WHITE 2,040

main76622-29135-B0iAT190,CT190,ST191..JPP199203

DARK BLUEISH GRAY ME,183

main76622-29135-B2iAT190,CT190,ST191..JPP199402

LI.GRAIGE ME,1A2

main76622-29135-C0iAT190,CT190,ST191..JPP199203

BLACK ME,205

main76622-29135-D0iAT190,CT190,ST191..JPP199203-199402

SUPER RED 3,3J6

main76622-29135-D1iAT190,CT190,ST191..JPP199203-199402

WARM MAOVE MICA ME,3K1

main76622-29135-D2iAT190,CT190,ST191..JPP199402

MAGENTA MC,3L3

main76622-29135-E0iAT190,CT190,ST191..JPP..SED199203-199212

DK.GRAYISH BROWN ME,4H7

main76622-29135-E1iAT190,CT190,ST191..JPP199203-199402

LIGHT BEIGE ME,4M3

main76622-29135-G0iAT190,CT190,ST191..JPP199203

DK.GRAYISH OLIVE ME,6M7

main76622-29135-H0iAT190,CT190,ST191..JPP199203

DARK TORQUOISE MICA,742

76607MUDGUARD SUB-ASSY, QUARTER PANEL, REAR RH

main76625-29115iAT190,CT190,ST191..JPP199203

main76625-29125-A0iAT190,CT190,ST191..JPP199203

SUPER WHITE 2,040

main76625-29125-B0iAT190,CT190,ST191..JPP199203

DARK BLUEISH GRAY ME,183

main76625-29125-B2iAT190,CT190,ST191..JPP199402

LI.GRAIGE ME,1A2

main76625-29125-C0iAT190,CT190,ST191..JPP199203

BLACK ME,205

main76625-29125-D0iAT190,CT190,ST191..JPP199203-199402

SUPER RED 3,3J6

main76625-29125-D1iAT190,CT190,ST191..JPP199203-199402

DARK MAOVE MICA ME,3K1

main76625-29125-D2iAT190,CT190,ST191..JPP199402

MAGENTA MC,3L3

main76625-29125-E0iAT190,CT190,ST191..JPP..SED199203-199212

DK.GRAYISH OLIVE ME,4H7

main76625-29125-E1iAT190,CT190,ST191..JPP199203-199402

LIGHT BEIGE M,4M3

main76625-29125-G0iAT190,CT190,ST191..JPP199203

DK.GRAYISH OLIVE ME,6M7

main76625-29125-H0iAT190,CT190,ST191..JPP199203

DARK TORQUOISE MICA,742

76608MUDGUARD SUB-ASSY, QUARTER PANEL, REAR LH

main76626-29115iAT190,CT190,ST191..JPP199203

main76626-29125-A0iAT190,CT190,ST191..JPP199203

SUPER WHITE 2,040

main76626-29125-B0iAT190,CT190,ST191..JPP199203

DARK BLUEISH GRAY ME,183

main76626-29125-B2iAT190,CT190,ST191..JPP199402

LI.GRAIGE ME,1A2

main76626-29125-C0iAT190,CT190,ST191..JPP199203

BLACK ME,205

main76626-29125-D0iAT190,CT190,ST191..JPP199203-199402

SUPER RED 3,3J6

main76626-29125-D1iAT190,CT190,ST191..JPP199203-199402

DARK MAOVE MICA ME,3K1

main76626-29125-D2iAT190,CT190,ST191..JPP199402

MAGENTA MC,3L3

main76626-29125-E0iAT190,CT190,ST191..JPP..SED199203-199212

DK.GRAYISH OLIVE ME,4H7

main76626-29125-E1iAT190,CT190,ST191..JPP199203-199402

LIGHT BEIGE M,4M3

main76626-29125-G0iAT190,CT190,ST191..JPP199203

DK.GRAYISH OLIVE ME,6M7

main76626-29125-H0iAT190,CT190,ST191..JPP199203

DARK TORQUOISE MICA,742

76835RETAINER, REAR SPOILER SIDE, NO.1

main76835-20040iST191..JPP..LB199203-199606

76836RETAINER, REAR SPOILER SIDE, NO.2

main76836-20040iST191..JPP..LB199203-199606

76865RETAINER, REAR SPOILER, NO.1

main76865-20110iST191..JPP..LB199203-199606

76865ARETAINER, SIDE MUDGUARD

main76865-20100iAT190,CT190,ST191..JPP..SED..GL199203-199607

76872PROTECTOR, REAR SPOILER, NO.1

main76872-20120iST191..JPP..LB199203-199402

main90999-91056iST191..JPP..LB199402-199601

76872APROTECTOR, REAR SPOILER, NO.1

main76872-20130iAT190,CT190,ST191..JPP..SED..GL199203-199607

76873PROTECTOR, REAR SPOILER, NO.2

main76873-20100iST191..JPP..LB199203-199402

main76873-20110iAT190,ST191..JPP199203-199607

main90999-91057iST191..JPP..LB199402-199601

76874PROTECTOR, REAR SPOILER, NO.3

main76874-20090iST191..JPP..LB199203-199402

main76874-20100iAT190,CT190,ST191..JPP..SED..GL199203-199607

main90999-91053iST191..JPP..LB199402-199601

76879CLIP, REAR SPOILER, NO.1

main76879-20040iAT190,CT190,ST191..JPP..GL199203-199607

76881PROTECTOR, REAR SPOILER SIDE, NO.1 RH

main76881-20060iST191..JPP..LB199203-199606

main76881-20070iAT190,CT190,ST191..JPP..SED..GL199203-199607

76882PROTECTOR, REAR SPOILER SIDE, NO.1 LH

main76881-20060iST191..JPP..LB199601-199606

main76882-20060iST191..JPP..LB199203-199601

main76882-20070iAT190,CT190,ST191..JPP..SED..GL199203-199607

76887BPROTECTOR, REAR SPOILER SIDE, NO.2

main76887-20060iST191..JPP..LB199203-199402

main76887-20070iAT190,CT190,ST191..JPP..SED..GL199203-199607

main90999-91054iST191..JPP..LB199402-199601

76888PROTECTOR, REAR SPOILER SIDE, NO.3

main76888-20060iST191..JPP..LB199203-199402

main76888-20070iAT190,CT190,ST191..JPP..SED..GL199203-199607

main90999-91054iST191..JPP..LB199402-199601

76895PROTECTOR, REAR SPOILER, NO.5

main76895-20060iST191..JPP..LB199303-199606

76899PROTECTOR, REAR SPOILER, SIDE NO.6

main76899-20050iAT190,ST191..JPP199203-199607

8117CENTER STOP LAMP

→ Go to FIG 81-17

9015960364

main90159-60364

9015960415

main90159-60415

9016450033

main90164-50033

9017906026

main90179-06026

9018906085

main90189-06085

9018906157

main90189-06157

9033903014

main90339-03014

9046710128

main90467-10128

9054006022

main90540-06022

9054006033

main90540-06033

9095001056

main90950-01056

9151160614

main91511-60614

9356854512

main93568-54512

36 parts on this diagram · 2 diagrams in section
