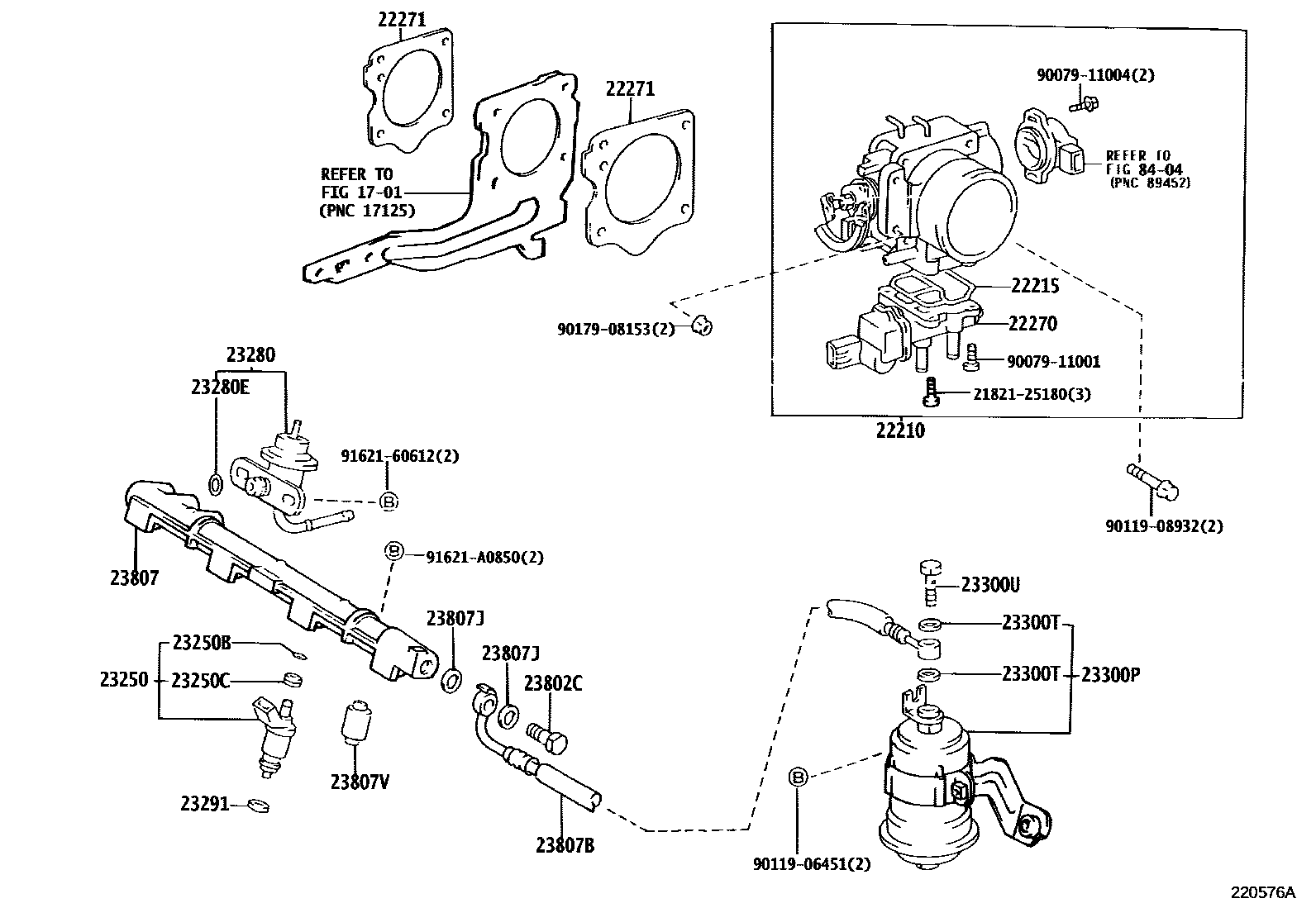

FUEL INJECTION SYSTEM

0001 1 0002 1 0003 1 0004 1

1701

22210BODY ASSY, THROTTLE

main22210-16630i4AFE..AT190..JPP199203-199711

main22210-16700i4AFE..AT190..JPP..LHD199203-199601

main22210-16710i4AFE..AT190..JPP..ATM199203-199607

SINGSPORE SPEC OR THAILAND SPEC

main22210-16710i4AFE..AT190..JPP..RHD..MTM..GL199203-199402

SINGAPORE SPEC

main22210-16710i4AFE..AT190..JPP..RHD..XL199203-199601

THAILAND SPEC

main22210-74780i3SFE..ST191..JPP..RHD..SED..MTM..GL199203-199402

SINGSPORE SPEC OR THAILAND SPEC

main22210-74790i3SFE..ST191..JPP..RHD..SED..ATM..GL199203-199402

SINGSPORE SPEC OR THAILAND SPEC

main22210-74850i3SFE..ST191..JPP..MTM199203-199309

main22210-74860i3SFE..ST191..JPP..ATM199203-199309

main22210-7A120i3SFE..ST191..JPP..MTM199309-199404

main22210-7A121i3SFE..ST191..JPP..MTM199404-199606

main22210-7A130i3SFE..ST191..JPP..ATM199309-199404

main22210-7A131i3SFE..ST191..JPP..ATM199404-199606

main22210-7A190i3SFE..ST191..JPP..RHD..SED..MTM..GL199402-199711

SINGSPORE SPEC OR THAILAND SPEC

main22210-7A200i3SFE..ST191..JPP..RHD..SED..ATM..GL199402-199711

SINGSPORE SPEC OR THAILAND SPEC

22215GASKET, THROTTLE BODY COVER

main22215-74400i4AFE..AT190..JPP199203-199711

22270VALVE ASSY, IDLE SPEED CONTROL(FOR THLOTTLE BODY)

main22270-15010i4AFE..AT190..JPP199203-199711

main22270-74040i3SFE..ST191..JPP..RHD..SED..ATM..GL199309-199402

SINGAPORE OR THAILAND SPEC

sub22270-74250

main22270-74040i3SFE..ST191..JPP..ATM199203-199309

sub22270-74250

main22270-74050i3SFE..ST191..JPP..RHD..SED..MTM..GL199309-199402

SINGAPORE OR THAILAND SPEC

sub22270-74240

main22270-74050i3SFE..ST191..JPP..MTM199203-199309

sub22270-74240

main22270-74240i3SFE..ST191..JPP..MTM199309-199606

main22270-74250i3SFE..ST191..JPP..ATM199309-199606

22271GASKET, THROTTLE BODY

main22271-15020i4AFE..AT190..JPP199203-199711

main22271-74021i3SFE..ST191..JPP199203-199309

sub22271-74022

main22271-74022i3SFE..ST191..JPP199309-199606

23250INJECTOR ASSY, FUEL

main23209-16150i4AFE..AT190..JPP199203-199711

main23209-74100i3SFE..ST191..JPP199203-199606

23250BRING, O(FOR FUEL INJECTOR)

main90301-07001i3SFE..ST191..JPP199203-199711

23250CGROMMET(FOR FUEL INJECTOR)

main90480-13005i3SFE..ST191..JPP199203-199711

23280REGULATOR ASSY, FUEL PRESSURE

main23280-15020i4AFE..AT190..JPP199203-199711

main23280-74100i3SFE..ST191..JPP199203-199606

23280ERING, O(FOR FUEL PRESSURE REGULATOR)

main90301-07001i4AFE..AT190..JPP199203-199711

23291INSULATOR, INJECTOR VIBRATION

main23291-41010i3SFE..ST191..JPP199203-199711

23300PFILTER, FUEL(FOR EFI)

main23300-19335i4AFE..AT190..JPP..RHD199203-199711

main23300-19345i4AFE..AT190..JPP..LHD199203-199601

main23300-79355i3SFE..ST191..JPP199203-199606

23300TGASKET(FOR FUEL FILTER)

main90430-12026i4AFE..AT190..JPP199203-199711

23300UBOLT, UNION(FOR FUEL FILTER)

main90401-12097i4AFE..AT190..JPP199203-199602

main96341-11200i4AFE..AT190..JPP199602-199711

23802CBOLT, UNION(FOR FUEL PIPE NO.2)

main90401-08004i3SFE..ST191..JPP199203-199606

main90401-12097i4AFE..AT190..JPP199203-199711

23807PIPE SUB-ASSY, FUEL DELIVERY

main23814-15050i4AFE..AT190..JPP199203-199711

sub23814-15051

main23814-74080i3SFE..ST191..JPP199203-199404

sub23814-74071

main23814-74110i3SFE..ST191..JPP199404-199606

sub23814-74080

23807BHOSE, FUEL DELIVERY PIPE

main23271-16170i4AFE..AT190..JPP199203-199711

main23271-74380i3SFE..ST191..JPP..RHD199203-199711

main23271-74390i3SFE..ST191..JPP..LHD199203

23807JGASKET, PIPE FUEL DELIVARY INLET

main90430-12026i4AFE..AT190..JPP199203-199711

23807VSPACER, NO.1(FOR DELIVERY PIPE)

main90560-11020i3SFE..ST191..JPP199203-199508

main90561-08020i4AFE..AT190..JPP199203-199711

main90561-08053i3SFE..ST191..JPP199508-199606

8404

2182125180SCREW, 2ND THROTTLE VALVE SET

main21821-25180

9007911001

main90079-11001

9007911004

main90079-11004

9011906451

main90119-06451

9011908932

main90119-08932

9017908153

main90179-08153

9162160612

main91621-60612

91621A0850

main91621-A0850

28 parts on this diagram · 4 diagrams in section
