FUEL TANK & TUBE

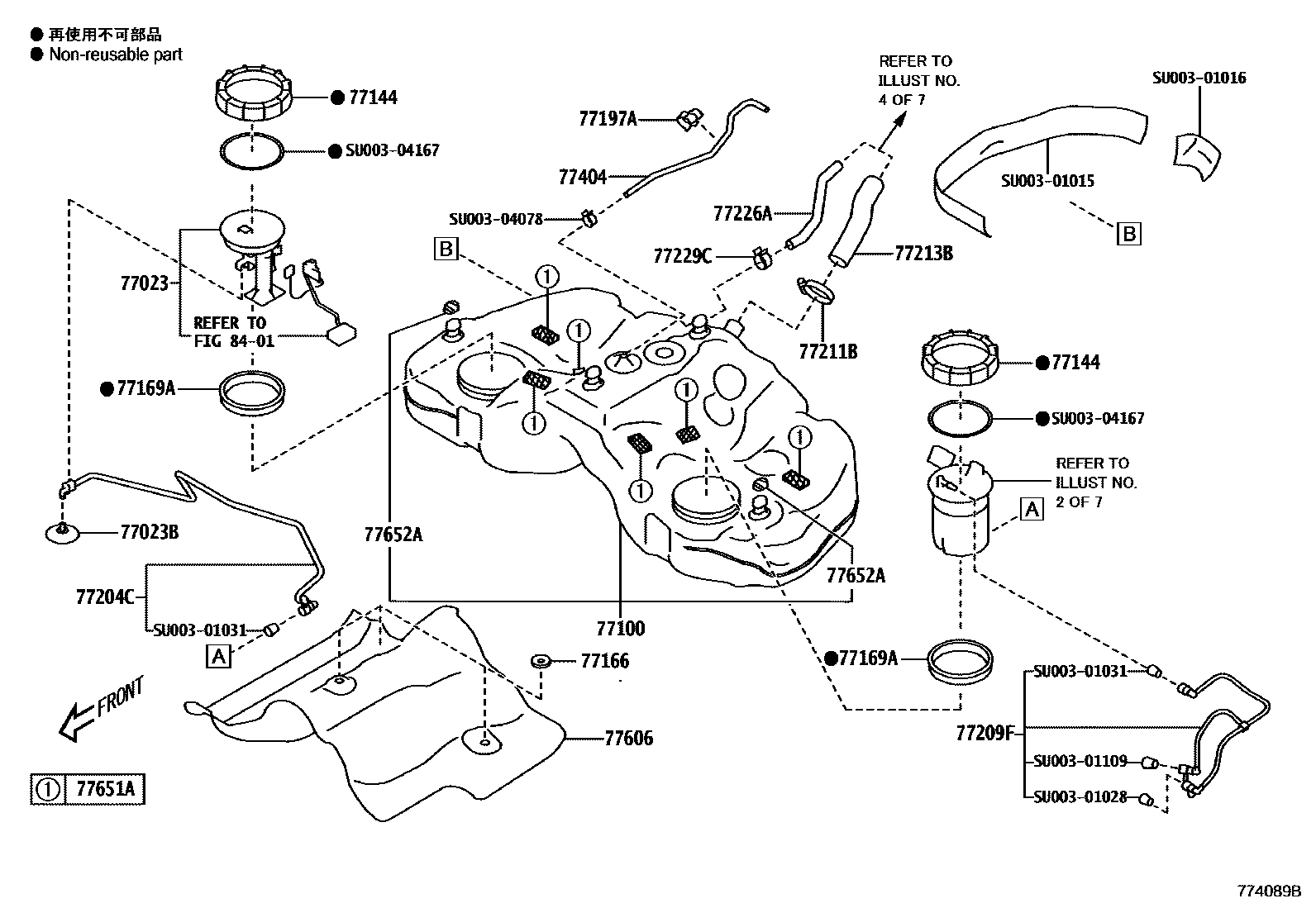

Parts diagram
77023FILTER SUB-ASSY, FUEL SUCTION TUBE
mainSU00301105i201903-202104
77023BFILTER SUB-ASSY, FUEL SUCTION TUBE, NO.2
mainSU00301081i201608-201709
77100TANK ASSY, FUEL
mainSU00304543i201903-202104
DESTINATION CODE=E3; DESTINATION CODE=E6; DESTINATION CODE=EB; DESTINATION CODE=K2; DESTINATION CODE=K4; DESTINATION CODE=K8; DESTINATION CODE=KA; DESTINATION CODE=KC; DESTINATION CODE=KF; DESTINATION CODE=KR; DESTINATION CODE=KS; DESTINATION CODE=KV; DESTINATION CODE=KY
mainSU00308095i201903-202104
DESTINATION CODE=E1; DESTINATION CODE=E2; DESTINATION CODE=EC; DESTINATION CODE=EK; DESTINATION CODE=EP; DESTINATION CODE=ER
77144RETAINER, FUEL PUMP GAUGE
mainSU00301023×2i201608-201709
77166CUSHION, FUEL TANK PROTECTOR
mainSU00301042×3i201608-201709
77169AGASKET, FUEL SUCTION TUBE SET
mainSU00307284×2i201608-201709
77197ACLAMP, EVAPORATION VENT TUBE, NO.2
mainSU00301036i201608-201709
77204CTUBE SUB-ASSY, FUEL TANK MAIN, NO.2
mainSU00301084i201903-202104
77209FTUBE SUB-ASSY, FUEL TANK MAIN
mainSU00301085i201608-201709
77211BCLAMP (FOR FUEL FILLER PIPE)
mainSU00301030i201710-201803
77213BHOSE, FUEL TANK TO FILLER PIPE
mainSU00307291i201903-202104
DESTINATION CODE=E3; DESTINATION CODE=E6; DESTINATION CODE=EB; DESTINATION CODE=K2; DESTINATION CODE=K4; DESTINATION CODE=K8; DESTINATION CODE=KA; DESTINATION CODE=KC; DESTINATION CODE=KF; DESTINATION CODE=KR; DESTINATION CODE=KS; DESTINATION CODE=KV; DESTINATION CODE=KY
mainSU00301093i201903-202104
DESTINATION CODE=E1; DESTINATION CODE=E2; DESTINATION CODE=EC; DESTINATION CODE=EK; DESTINATION CODE=EP; DESTINATION CODE=ER
77226ATUBE, FUEL TANK BREATHER, NO.6
mainSU00307289i201710-201803
77229CCLAMP, BREATHER TUBE
mainSU00301024i201903-202104
77404HOSE SUB-ASSY, FUEL TANK VENT
mainSU00307290i201608-201709
77606PROTECTOR SUB-ASSY, FUEL TANK, NO.1
mainSU00301070i201608-201709
77651ACUSHION, FUEL TANK, NO.1
mainSU00301047×6i201608-201709
77652ACUSHION, FUEL TANK, NO.2
mainSU00301045×4i201608-201709
8401SWITCH & RELAY & COMPUTER
SU00301015
SU00301016
SU00301028
SU00301031
SU00301109
SU00304078
SU00304167

25 parts on this diagram · 10 diagrams in section
