WATER PUMP

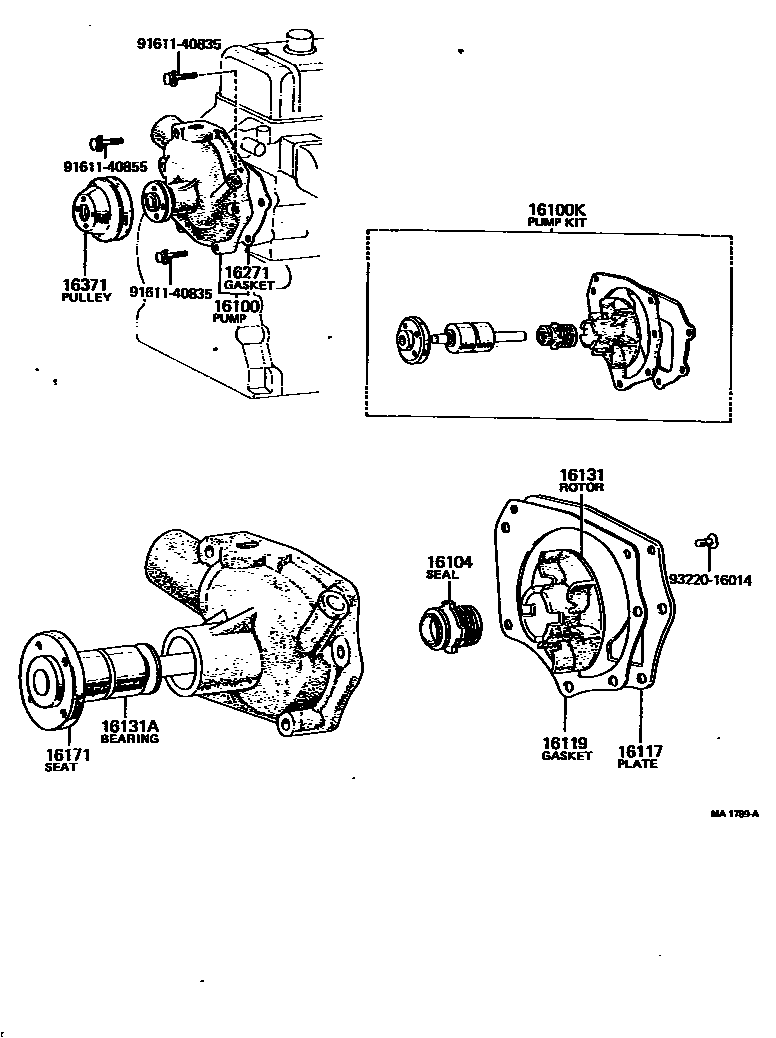

Parts diagram
16100PUMP ASSY, ENGINE WATER
main16100-39115i197308-197511
main16100-39116i197511-197808
main16100-39135i197308-197509
main16100-39145i197308-197412
CAST IRON BODY
main16100-39205i197509-197701
main16100-39235i197509-197701
main16100-39236i197702-197905
16100KPUMP KIT, WATER
main04161-31020i197308-197511
main04161-31021i197511-197708
main04161-31023i197708-197808
16104SEAL SET, WATER PUMP
main16104-30011i197308-197509
main16104-41040i197308-197511
main16104-41110i197509-197511
16117PLATE, WATER PUMP
main16117-31010i197308-197409
main16117-31011i197409-197511
main16117-31031i197511-197808
16119GASKET, WATER PUMP BODY
main16124-31010i197308-197402
main16124-31011i197402-197511
main16124-31031i197511-197808
16131ROTOR, WATER PUMP
main16131-31010i197308-197511
main16131-31031i197511-197708
main16131-31032i197708-197808
main16131-33010i197308-197509
main16131-41110i197509-197905
16131ABEARING, WATER PUMP
main90369-30003i197511-197808
WPB16124BR
main90369-30005i197701-197905
WPB16112-4RS
main90369-30028i197509-197701
WPB16112-2RS
main90369-30035i197308-197511
WPB16124RS
16171SEAT, WATER PUMP PULLEY
main16171-24030i197509-197701
main16171-24031i197507-197808
main16171-31030i197308-197507
16271GASKET, WATER PUMP
main16271-30010i197308-197511
main16271-30011i197511-197808
main16271-33010i197308-197509
16371PULLEY, FAN
main16173-34100i197701-197905
main16371-31021i197308-197511
main16371-31022i197511-197808
9161140835
9161140855
9322016014

13 parts on this diagram · 4 diagrams in section
