TORQUE CONVERTER, FRONT OIL PUMP & CHAIN (ATM)

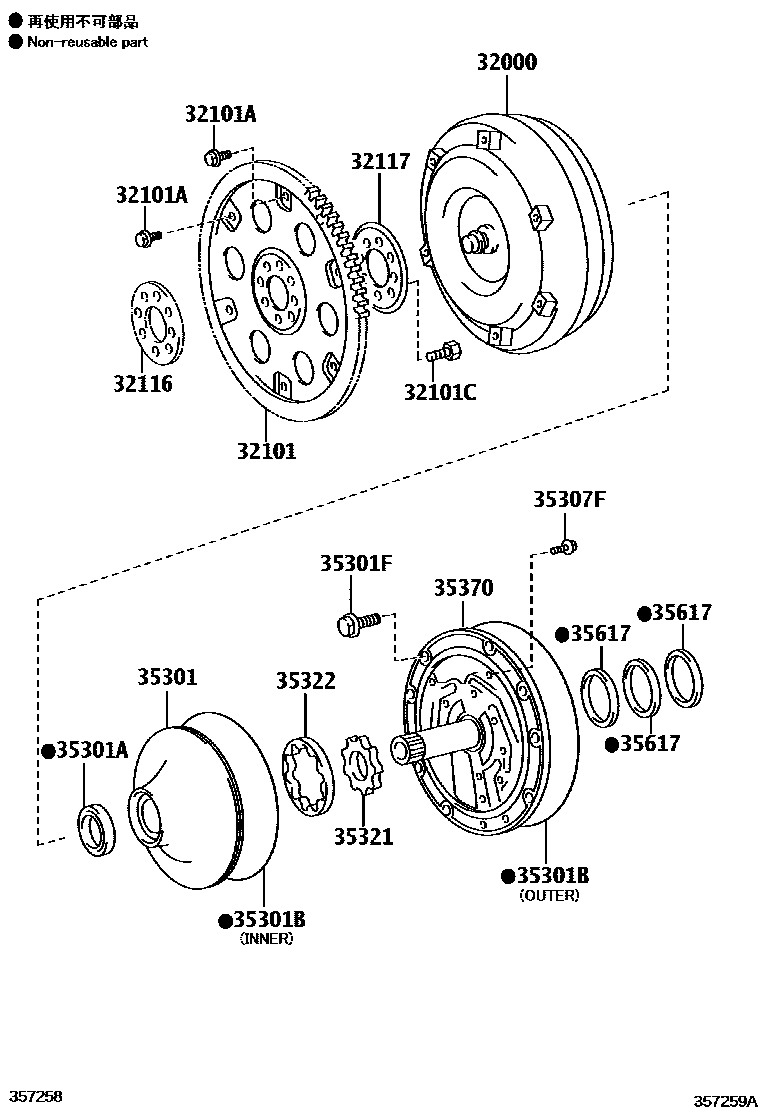

Parts diagram
32000CONVERTER ASSY, TORQUE
main32000-30390i200904-201507
main32000-30400i201008-201507
32101GEAR SUB-ASSY, DRIVE PLATE & RING
main32101-30080i200904-201105
main32101-30081i201106
32101ABOLT(FOR DRIVE PLATE & TORQUE CONVERTER SETTING)
main90105-09005i200904
*9-1.25PX11-8,BLACK
main90105-09006×5i200904
*9-1.25PX11-8.5,SILVER WHITE
32101CBOLT, HEXAGON(FOR DRIVE PLATE SETTING)
main90105-10048×8i200904-201003
*10-1.25PX18-13,(J)
main90105-A0022×8i200904-201003
*10-1.25PX18-13,(L)
32116SPACER, DRIVE PLATE, FRONT
main32116-32020i200904
32117SPACER, DRIVE PLATE, REAR
main32117-30030i200904
35301BODY SUB-ASSY, FRONT OIL PUMP
main35301-22030i201008
main35301-60030i200904
35301ASEAL, OIL (FOR FRONT OIL PUMP)
main90311-38083i200904
35301BRING, O (FOR FRONT OIL PUMP BODY)
main35697-60010i201406
OUTER
main90301-99093i201008
INNER
main90301-99139i200904-201406
OUTER
main90301-99148i200904
INNER
main90301-99153i201008
OUTER
35301FBOLT (FOR FRONT OIL PUMP SETTING)
main90105-08451×10i200904
*8-1.25PX40-30
35307FBOLT (FOR STATOR SHAFT)
main90148-60079×14i200904
35321GEAR, FRONT OIL PUMP DRIVE
main35321-22120i201008
T=9.946-9.952
main35321-22130i201008
T=9.953-9.959
main35321-22140i201008
T=9.960-9.966
main35321-22150i201008
T=9.967-9.973
main35321-22160i201008
T=9.974-9.980
main35321-22170i201008
T=9.981-9.987
main35321-22180i201008
T=9.988-9.994
main35321-50010i200904
T=10.736-10.742
main35321-50020i200904
T=10.743-10.749
main35321-50030i200904
T=10.750-10.756
main35321-50040i200904
T=10.757-10.763
main35321-50050i200904
T=10.764-10.770
main35321-50060i200904
T=10.771-10.777
main35321-50070i200904
T=10.778-10.784
35322GEAR, FRONT OIL PUMP DRIVEN
main35322-22120i201008
T=9.946-9.952
main35322-22130i201008
T=9.953-9.959
main35322-22140i201008
T=9.960-9.966
main35322-22150i201008
T=9.967-9.973
main35322-22160i201008
T=9.974-9.980
main35322-22170i201008
T=9.981-9.987
main35322-22180i201008
T=9.988-9.994
main35322-50010i200904
T=10.736-10.742
main35322-50020i200904
T=10.743-10.749
main35322-50030i200904
T=10.750-10.756
main35322-50040i200904
T=10.757-10.763
main35322-50050i200904
T=10.764-10.770
main35322-50060i200904
T=10.771-10.777
main35322-50070i200904
T=10.778-10.784
35370SHAFT ASSY, STATOR
main35370-22070i201008
main35370-50030i200904
35617RING, CLUTCH DRUM OIL SEAL
main35617-50030×3i200904

15 parts on this diagram · 2 diagrams in section
