FRONT DOOR LOCK & HANDLE

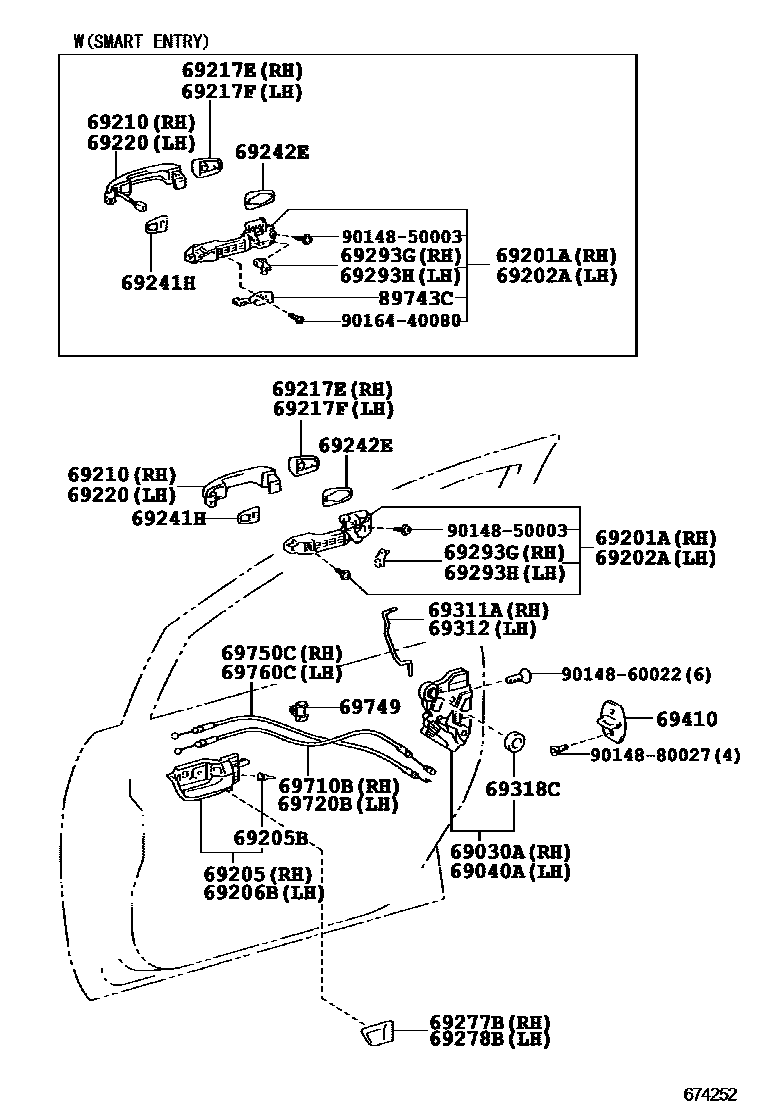

Parts diagram
69030ALOCK ASSY, FRONT DOOR W/MOTOR, RH
main69030-47080i200511-200612
main69030-47081i200701
69040ALOCK ASSY, FRONT DOOR W/MOTOR, LH
main69040-47080i200511-200612
main69040-47081i200701
69201AFRAME SUB-ASSY, FRONT DOOR OUTSIDE HANDLE, RH
main69201-47030i200511
69202AFRAME SUB-ASSY, FRONT DOOR OUTSIDE HANDLE, LH
main69202-47010i200511
69205HANDLE SUB-ASSY, FRONT DOOR INSIDE, RH
main69205-47020-C0i200511-200904
BLACK,TRIM1#
69205BCUSHION(FOR FRONT DOOR INSIDE HANDLE)
main90541-04014×2i200511-200904
69206BHANDLE SUB-ASSY, FRONT DOOR INSIDE, LH
main69206-47020-C0i200511-200904
BLACK,TRIM1#
69210HANDLE ASSY, FRONT DOOR, OUTSIDE RH
main69210-12320-B5i200511-200904
SILVER ME.,1C0
main69210-12320-C1i200511-200904
BLACK,202
69217ECOVER, FRONT DOOR OUTSIDE HANDLE, RH
main69217-12040-B5i200511-200904
SILVER ME.,1C0
main69217-12040-C1i200511-200904
BLACK,202
69217FCOVER, FRONT DOOR OUTSIDE HANDLE, LH
main69217-42020-B3i200511-200904
SILVER ME.,1C0
main69217-42020-C0i200511-200904
BLACK,202
69220HANDLE ASSY, FRONT DOOR OUTSIDE, LH
main69210-12320-B5i200511-200904
SILVER ME.,1C0
main69210-12320-C1i200511-200904
BLACK,202
69241HPAD, FRONT DOOR OUTSIDE HANDLE, FRONT
main69241-42020×2i200511
69242EPAD, FRONT DOOR OUTSIDE HANDLE, REAR
main69242-42010×2i200511-200711
main69242-52020×2i200712
69277BBEZEL, FRONT DOOR INSIDE HANDLE, RH
main69277-47020-C0i200511-200904
BLACK,TRIM1#
69278BBEZEL, FRONT DOOR INSIDE HANDLE, LH
main69278-47020-C0i200511-200904
BLACK,TRIM1#
69293GSNAP, FRONT DOOR OUTSIDE HANDLE, RH
main69293-12030i200511
69293HSNAP, FRONT DOOR OUTSIDE HANDLE, LH
main69293-12040i200511
69311AROD, FRONT DOOR LOCK OPEN, RH
main69311-47030i200511
69312ROD, FRONT DOOR LOCK OPEN, LH
main69312-47030i200511
69318CSEAL, DOOR LOCK WIRING HARNESS
main69318-47010×2i200511-200612
69410PLATE ASSY, FRONT DOOR LOCK STRIKER
main69410-33010×2i200511
69710BCABLE ASSY, FRONT DOOR LOCK REMOTE CONTROL, RH
main69710-47020i200511
69720BCABLE ASSY, FRONT DOOR LOCK REMOTE CONTROL, LH
main69710-47020i200511
69749CLAMP, FRONT DOOR LOCK LINK
main69749-32040×2i200511
69750CCABLE ASSY, FRONT DOOR INSIDE LOCKING, RH
main69750-47030i200511
69760CCABLE ASSY, FRONT DOOR INSIDE LOCKING LH
main69750-47030i200511
89743CBRACKET, ELECTRICAL KEY WIRE HARNESS
main89743-47010i200511-200904
RH
main89743-47020i200511-200904
LH
9014850003
9014860022
9014880027
9016440080

31 parts on this diagram · 1 diagram in section
