FRONT DISC BRAKE CALIPER & DUST COVER

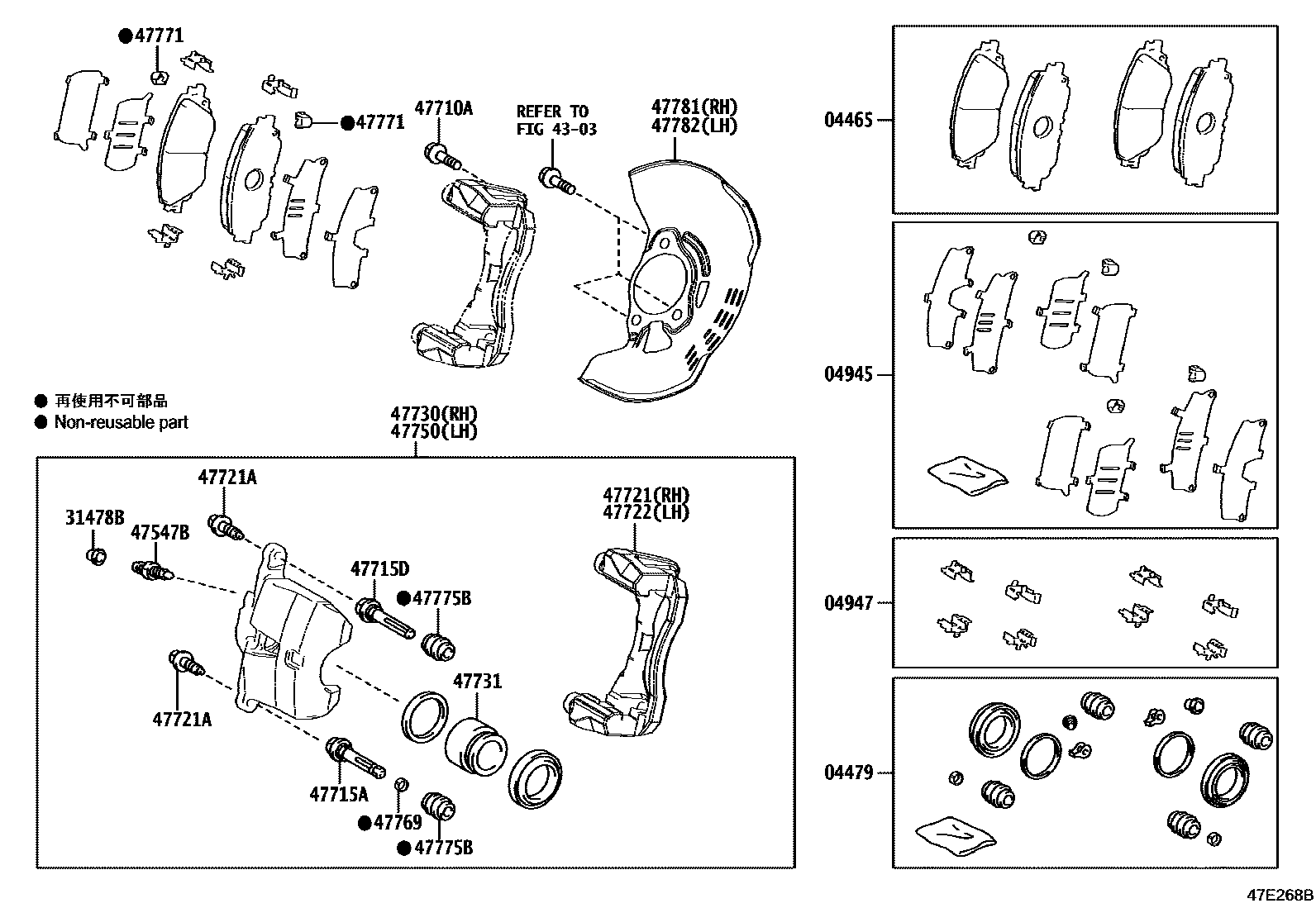

Parts diagram
04465PAD KIT, DISC BRAKE, FRONT
main04465-12670i202212
MARK ADVICS VC084H
main04465-76010i202303
MARK AK NS380H
04479CYLINDER KIT, DISC BRAKE, FRONT
main04478-12130i202212
main04478-33160i202303
04945SHIM KIT, ANTI SQUEAL, FRONT
main04945-12120i202212
main04945-76010i202303
04947FITTING KIT, DISC BRAKE, FRONT
main04947-47030i202212
main04947-76010i202303
31478BCAP, BLEEDER PLUG(FOR FRONT DISC BRAKE)
main31478-30010i202212
47547BPLUG, BLEEDER(FOR FRONT DISC BRAKE)
main47547-20010i202212
47710ABOLT, HEXAGON(FOR FRONT DISC BRAKE CALIPER)
main90105-12208i202212
*12-1.25PX29.5-23
47715APIN, FRONT DISC BRAKE CYLINDER SLIDE
main47715-12A10i202212
47715DPIN, FRONT DISC BRAKE CYLINDER SLIDE, NO.2
main47715-52190i202212
47721MOUNTING, FRONT DISC BRAKE CYLINDER, RH
main47721-12B10i202212
main47721-76010i202303
47721ABOLT(FOR FRONT DISC BRAKE CYLINDER MOUNTING)
main90105-08164i202212
*8-1.00PX23-15
47722MOUNTING, FRONT DISC BRAKE CYLINDER, LH
main47722-12B10i202212
main47722-76010i202303
47730CYLINDER ASSY, FRONT DISC BRAKE, RH
main47730-12B10i202212
main47730-76010i202303
47731PISTON, FRONT DISC BRAKE
main47731-12A10i202303
main47731-52210i202212
47750CYLINDER ASSY, DISC BRAKE, LH
main47750-12B10i202212
main47750-76010i202303
47769BUSH, CYLINDER SLIDE, NO.1(FOR FRONT DISC BRAKE)
main47769-50010i202212
47771PLATE, PAD WEAR INDICATOR, NO.1
main47771-33380i202212
47775BBOOT, BUSH DUST, NO.1
main47775-52190i202212
47781COVER, DISC BRAKE DUST, FRONT RH
main47781-10080i202212
47782COVER, DISC BRAKE DUST, FRONT LH
main47782-10080i202212

20 parts on this diagram · 3 diagrams in section
