HEADLAMP

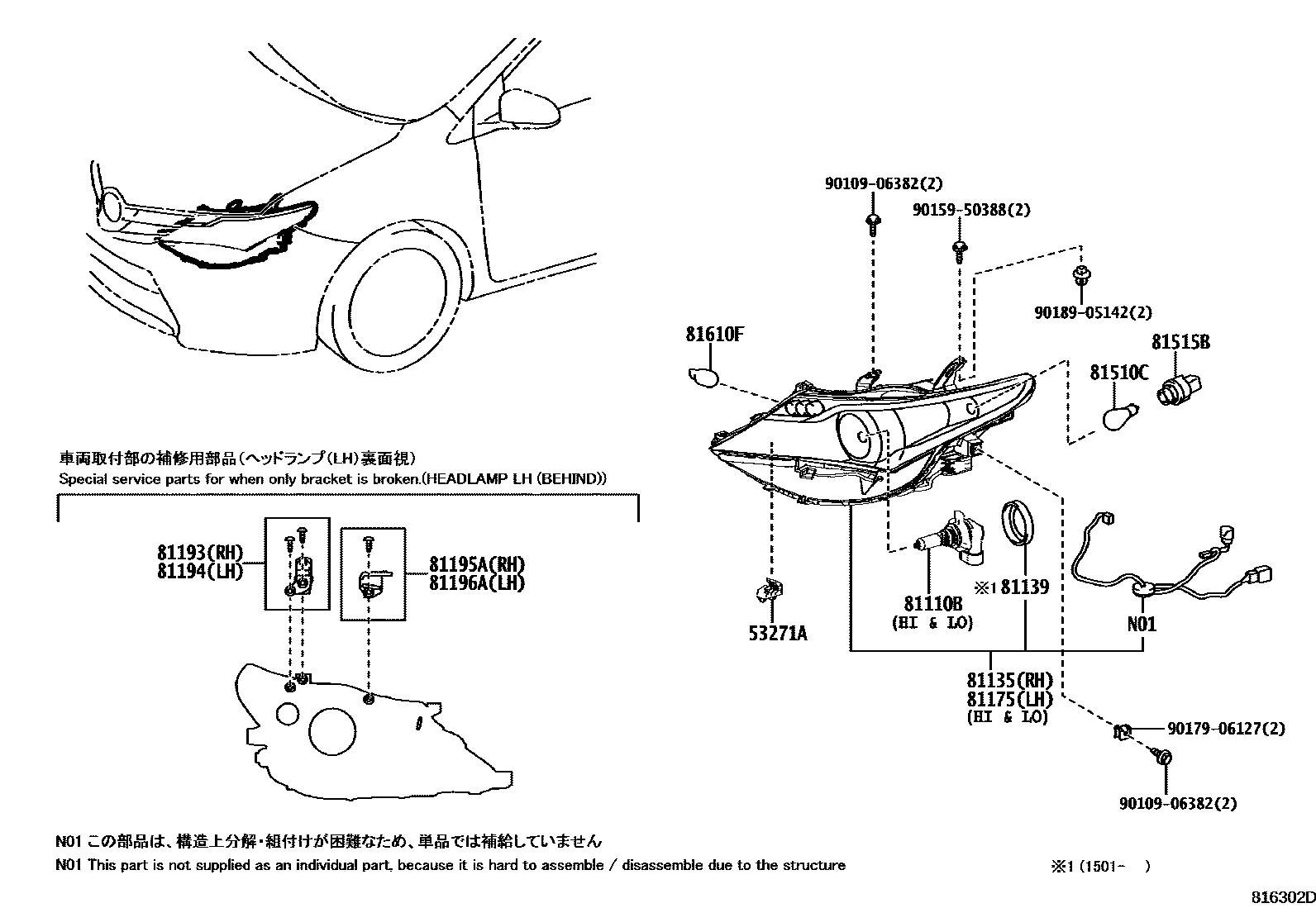

Parts diagram
53271ABRACKET, HEADLAMP MOUNTING
main53271-44010×2i201208-201503
81110BBULB(FOR HEADLAMP, NO.1)
main90981-13089×2i201208-201503
12V 55W,HALOGEN
81135UNIT ASSY, HEADLAMP, RH
main81130-12G00i201208-201501
main81130-12G01i201501-201503
main81130-12G30i201503
main81130-12K80i201604
main81130-12G60i201611
WITH(TFT COLOR MULTI INFORMATION DISPLAY&PRE-COLLISION SYSTEM-WITH&HEADLAMP-LED &WITH(*AHB)
main81130-12K10i201503
SPORT PACKAGE; WITH(TFT COLOR MULTI INFORMATION DISPLAY
main81145-12G20i201208-201503
"S PACKAGE"&HEADLAMP-DISCHARGE & AFS & AUTOMATIC HIGH BEAM
81139COVER, HEADLAMP SOCKET
main81135-12G00×2i201208-201503
81175UNIT ASSY, HEADLAMP, LH
main81170-12D60i201503
main81170-12G00i201208-201501
main81170-12G01i201501-201503
main81170-12K80i201604
main81170-12F90i201503
WITH(TFT COLOR MULTI INFORMATION DISPLAY&HEADLAMP-LED
main81170-12G60i201503
SPORT PACKAGE; WITH(TFT COLOR MULTI INFORMATION DISPLAY
main81185-12G20i201208-201503
"S PACKAGE"&HEADLAMP-DISCHARGE & AFS & AUTOMATIC HIGH BEAM
81193RETAINER, HEADLAMP PROTECTOR, UPPER RH
main81193-12180i201208-201503
81194RETAINER, HEADLAMP PROTECTOR, UPPER LH
main81194-12180i201503
81195SCREW, HEADLAMP
main90168-40059×4i201503
81195ARETAINER, HEADLAMP PROTECTOR, LOWER RH
main81195-12240i201208-201503
81196ARETAINER, HEADLAMP PROTECTOR, LOWER LH
main81196-12240i201503
81510CBULB (FOR FRONT TURN SIGNAL LAMP)
main90981-15011×2i201503
12V 21W,AMBER
main90981-15020×2i201208-201503
12V 21W,AMBER
81515BSOCKET, FRONT TURN SIGNAL LAMP
main81515-42050×2i201503
main81515-52570×2i201208-201503
81610FBULB(FOR CLEARANCE LAMP)
main99132-12050×2i201208-201503
12V 5W
9010906382
9015950388
9017906127
9018905142

17 parts on this diagram · 4 diagrams in section
