GEAR SHIFT FORK & LEVER SHAFT (MTM)

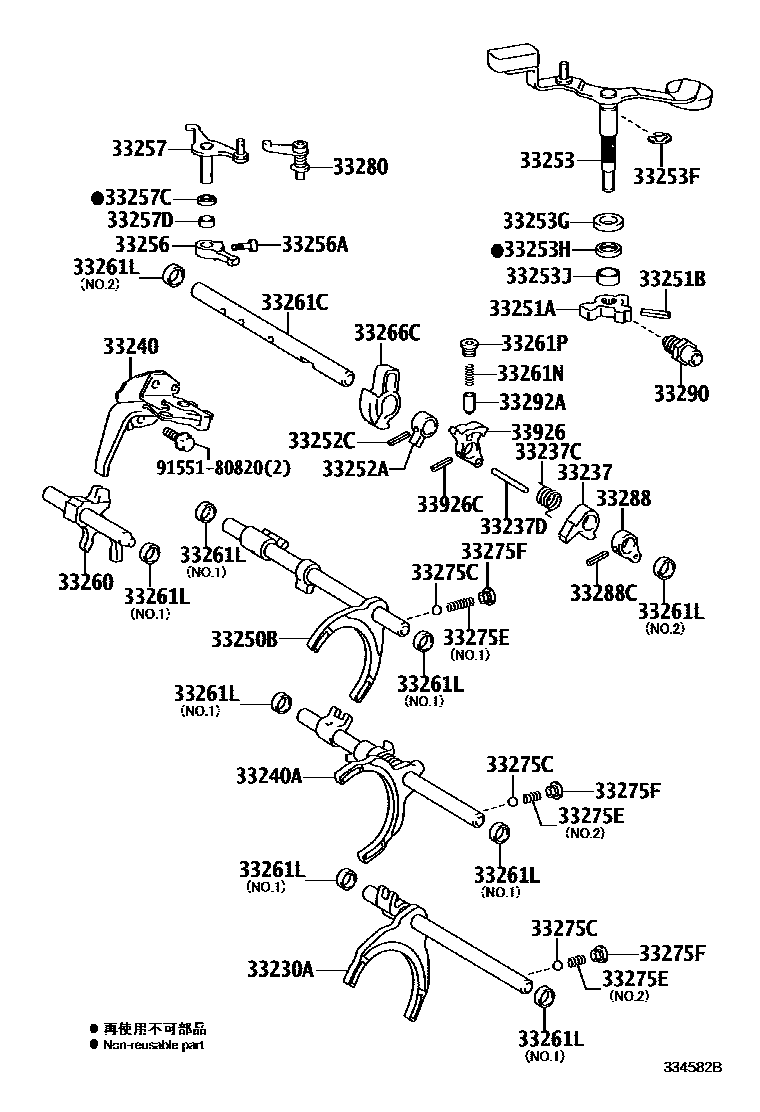

Parts diagram
33230ASHAFT ASSY, GEAR SHIFT FORK, NO.1
main33230-20051i201208-201503
*206
33237HEAD, RELEASE
main33237-20030i201208-201305
*201
33237CSPRING, TORSION(FOR RELEASE HEAD)
main90508-27001i201208-201305
*201
33237DPIN, STRAIGHT(FOR RELEASE HEAD)
main90250-06042i201208-201305
*201
33240BRACKET ASSY, REVERSE SHIFT ARM
main33240-20041i201208-201305
*201
main33240-20042i201503
33240ASHAFT ASSY, GEAR SHIFT FORK, NO.2
main33240-20072i201208-201503
*206
33250BSHAFT ASSY, GEAR SHIFT FORK, NO.3
main33250-20130i201208-201305
*201
33251ALEVER, SHIFT, INNER NO.1
main33251-12120i201505
main33251-20120i201208-201503
*206
33251BPIN, SLOTTED SPRING (FOR SHIFT INNER LEVER)
main90254-05011i201208-201305
L=28.0,*201
33252ALEVER, SHIFT, INNER NO.2
main33252-20060i201503
33252CPIN, SLOTTED SPRING(FOR SHIFT LEVER INN NO.2)
main90254-05001i201208-201503
*206
33253LEVER, SHIFT OUTER, NO.1
main33253-20070i201208-201305
*201
33253FRING, E(FOR SHIFT OUTER LEVER)
main90523-15003i201208-201305
*201
33253GSPACER(FOR SHIFT OUTER LEVER)
main90560-18017i201208-201305
*201
33253HSEAL, OIL(FOR SHIFT OUTER LEVER)
main90310-18003i201208-201305
*201
33253JBUSH(FOR SHIFT OUTER LEVER)
main90384-18018i201208-201503
*206
33256LEVER, SELECT INNER
main33256-20030i201208-201503
*206
33256ABOLT, SET (FOR SELECT INNER LEVER)
main90110-08041i201208-201503
*206
33257LEVER, SELECT OUTER
main33257-12021i201503
main33257-20041i201208-201503
*206
33257CSEAL, OIL(FOR OUTER SELECT LEVER)
main90310-15005i201208-201305
*201
33257DBUSH, BIMETAL FORMED(FOR OUTER SELECT LEVER)
main90384-15002i201208-201305
*201
33260SHAFT ASSY, REVERSE SHIFT FORK(MTM)
main33260-20010i201208-201503
*206
33261CSHAFT, SHIFT & SELECT LEVER
main33261-20120i201503
33261LBUSH, BIMETAL FORMED (FOR SHIFT & SELECT LEVER SHAFT)
main90384-14008×7i201208-201503
*206,NO.1; NO.1
main90384-16005×2i201208-201503
*206,NO.2; NO.2
33261NSPRING, COMPRESSION(FOR SHIFT & SELECT LEVER SHAFT)
main90501-11108i201208-201503
*206
33261PPLUG, STRAIGHT SCREW W/HEAD(FOR SHIFT & SELECT LEVER SHAFT)
main90341-16013i201208-201305
*201
33266CPLATE, SHIFT INTERLOCK
main33266-20061i201208-201305
*201
main33266-20062i201506
33275CBALL (FOR SHIFT DETENT)
main90360-10003×3i201208-201305
*201
33275ESPRING, COMPRESSION (FOR SHIFT DETENT BALL)
main90501-11110×2i201208-201305
*201,NO.2
main90501-13088i201208-201503
*206,NO.1; NO.1
main90501-13089×2i201505
NO.2
33275FPLUG (FOR SHIFT DETENT BALL)
main90341-12004×3i201208-201503
*206
33280PIN ASSY, REVERSE RESTRICT
main33280-20050i201208-201503
*206
33288BLOCK, SELECT STOPPER
main33288-20020i201208-201503
*206
33288CPIN, SLOTTED SPRING(FOR SELECT STOPPER BLOCK)
main90254-05001i201503
33290BALL ASSY, LOCK, NO.1
main33290-12020i201505-201802
main33290-12040i201802
main33290-52040i201208-201503
*206
33292APIN, LOCK BALL
main33292-20010i201208-201305
*201
33926LEVER, SHIFT INNER, FRONT
main33926-20011i201208-201305
*201
33926CPIN, SLOTTED SPRING(FOR SHIFT INNER LEVER)
main90254-05001i201208-201305
*201; *206
9155180820

38 parts on this diagram · 1 diagram in section
