BRAKE TUBE & CLAMP

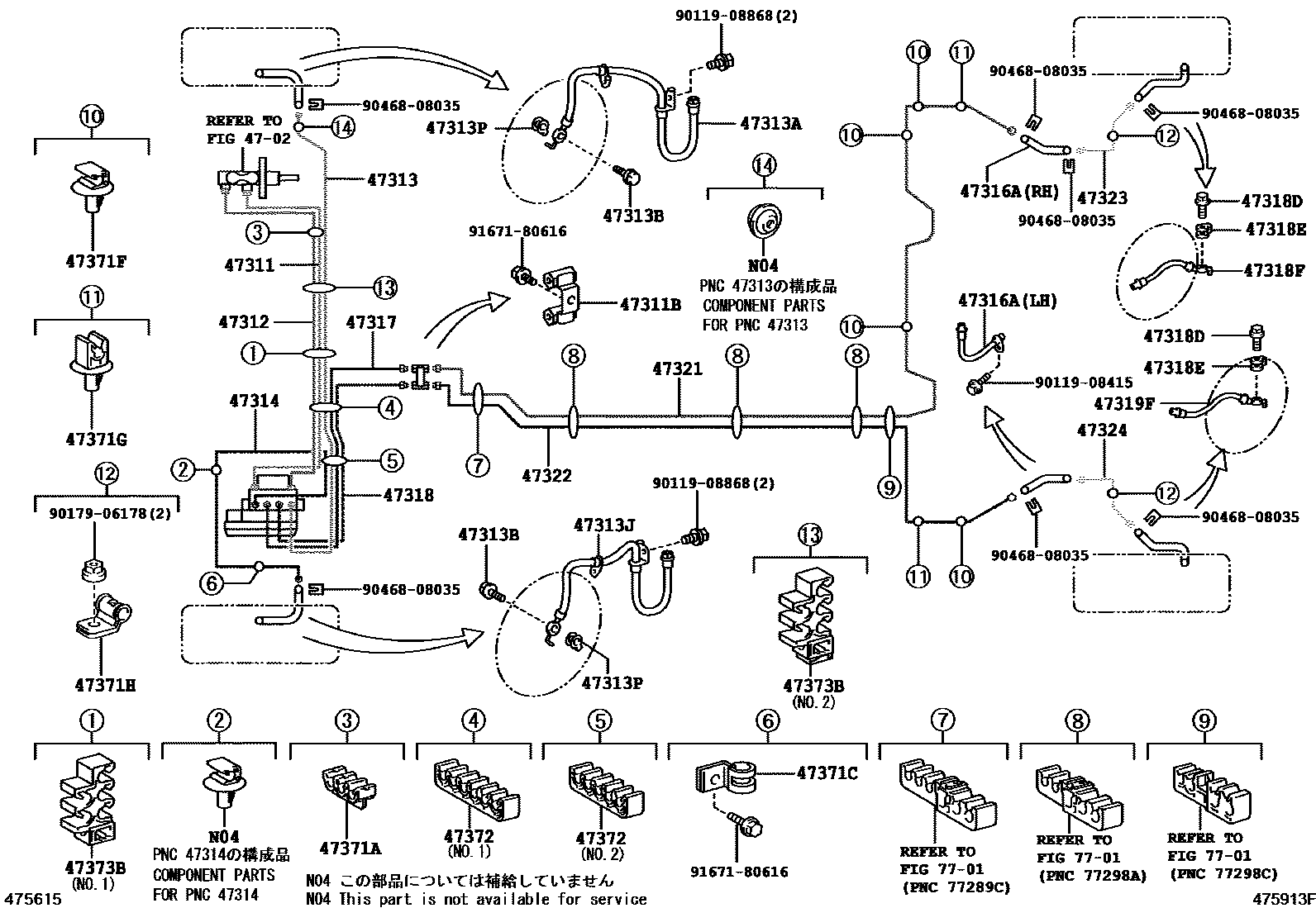

Parts diagram
4702BRAKE MASTER CYLINDER
47311TUBE, FRONT BRAKE, NO.1
main47311-12A40i200812-200910
VSC-WITH(W/CUT OFF SWITCH)
47311BWAY, NO.1(FOR FRONT BRAKE TUBE)
main90412-10260i200703-200812
main90412-10285i201201
47312TUBE, FRONT BRAKE, NO.2
main47312-12570i200812-200910
VSC-WITH(W/CUT OFF SWITCH)
47313TUBE, FRONT BRAKE, NO.3
main47313-12740i200812-200910
VSC-WITH(W/CUT OFF SWITCH)
47313AHOSE, FLEXIBLE, NO.1(FOR FRONT)
main90947-02E33i200703-200812
main90947-02G30i201207-201208
47313BBOLT, UNION(FOR FRONT FLEXIBLE HOSE)
main90401-10058×2i200703-200812
47313JHOSE, FLEXIBLE, NO.2(FOR FRONT)
main90947-02E34i200910-201207
main90947-02G31i201207-201208
47313PGASKET(FOR FRONT FLEXIBLE HOSE)
main47389-50020×2i200812-200910
47314TUBE, FRONT BRAKE, NO.4
main47314-12620i200910-201012
VSC-WITH(W/CUT OFF SWITCH)
47316AHOSE, FLEXIBLE(FOR REAR BRAKE TUBE)
main90947-02E31i200703-200812
LH
main90947-02E32i200812-200910
RH
main90947-02F85i201207-201208
LH
main90947-02F86i201207-201208
RH
47317TUBE, FRONT BRAKE, NO.7
main47317-12470i200910-201012
VSC-WITH(W/CUT OFF SWITCH)
47318TUBE, FRONT BRAKE, NO.8
main47318-12610i200910-201012
VSC-WITH(W/CUT OFF SWITCH)
47318DBOLT, UNION(FOR REAR FLEXIBLE HOSE)
main90401-10058×2i200910
47318EGASKET(FOR REAR FLEXIBLE HOSE)
main47389-50020×2i200703-200812
47318FHOSE, FLEXIBLE(FOR REAR RH)
main90947-02E30i200703-200812
main90947-02F87i201207-201208
47319FHOSE, FLEXIBLE(FOR REAR LH)
main90947-02E30i200703-200812
main90947-02F87i201207-201208
47321TUBE, REAR BRAKE, NO.1
main47321-12290i200703-200812
47322TUBE, REAR BRAKE, NO.2
main47322-12450i200703-200812
47323TUBE, REAR BRAKE, NO.3
main47323-12230i200812-200910
47324TUBE, REAR BRAKE, NO.4
main47324-12190i200812-200910
47371ACLAMP, BRAKE TUBE, NO.1
main90464-00868i200703-200812
47371CCLAMP, BRAKE TUBE, NO.7
main90461-10781i200703-200812
main90461-10843i201201
47371FCLAMP, BRAKE TUBE, NO.10
main90949-01D17×4i200703-200812
47371GCLAMP, BRAKE TUBE, NO.11
main90949-01D29×2i200703-200812
47371HCLAMP, BRAKE TUBE, NO.12
main90461-10837×2i200812-200910
main90461-10843×2i201201
47372CLAMP, BRAKE TUBE, NO.2
main90464-00890i200703-200812
NO.1
main90464-00900i200812-200910
NO.2
47373BCLAMP, BRAKE TUBE, NO.3
main90949-01D45×2i200703-200709
main90949-01D68i200812-200910
NO.2
7701FUEL TANK & TUBE
9011908415
9011908868
9017906178
9046808035
9167180616

34 parts on this diagram · 3 diagrams in section
