BRAKE TUBE & CLAMP

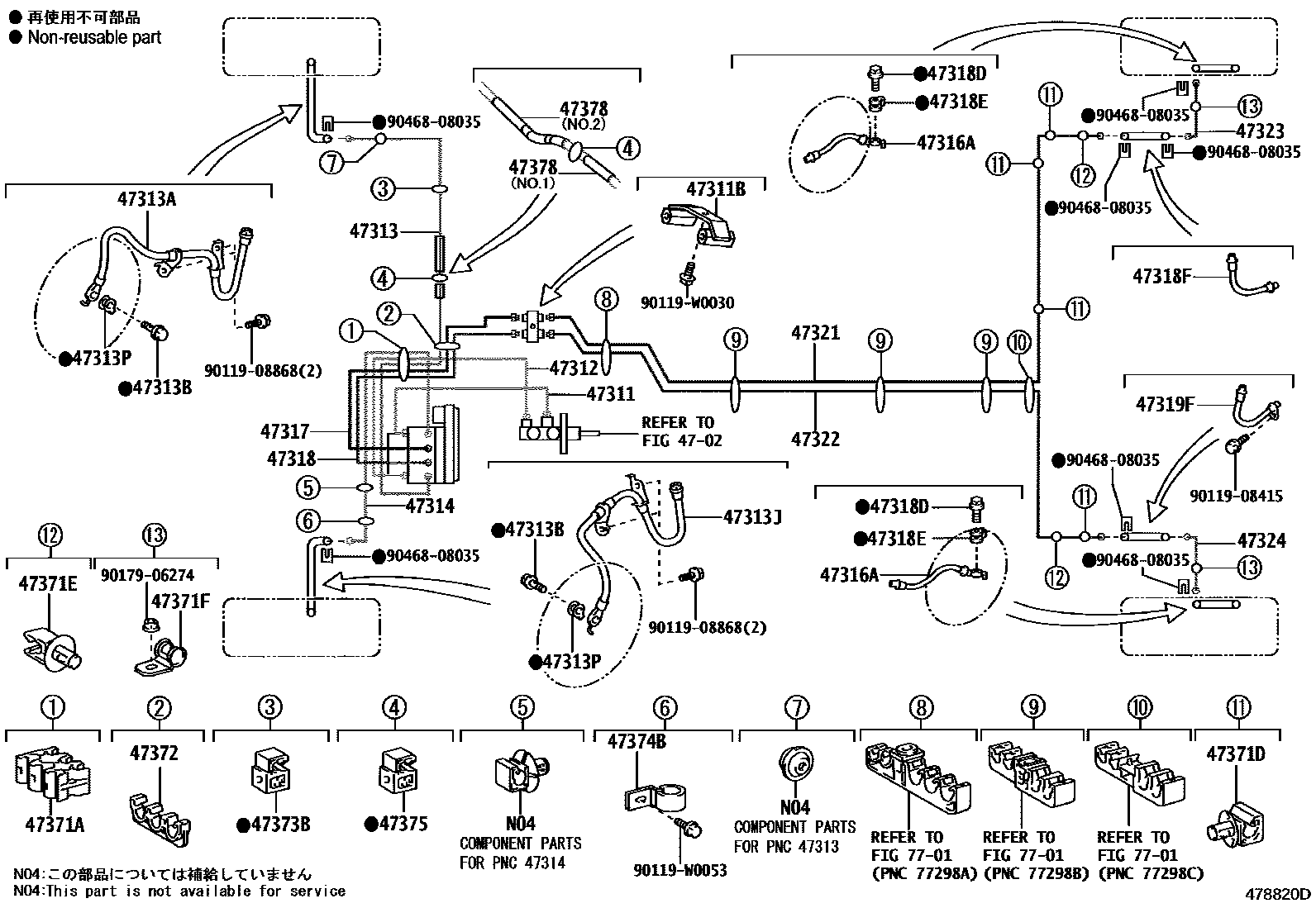

Parts diagram
4702BRAKE MASTER CYLINDER
47311TUBE, FRONT BRAKE, NO.1
main47311-02831i201606-201901
main47311-02850i201401-201701
main47311-02870i201401-201701
main47311-02B31i201606-201901
main47311-02B60i201306-201505
main47311-02B61i201505-201605
main47311-02D20i201701-201912
main47311-02D30i201701-201912
main47311-02D40i201912
main47311-02D50i201912
main47311-02841i201606-201901
VEHICLE STABILITY CONT-WITH(W/CUT OFF SWITCH)
main47311-02880i201401-201701
VSC-WITH(W/CUT OFF SWITCH)
47311BWAY, NO.1(FOR FRONT BRAKE TUBE)
main90412-10285i201306-201605
47312TUBE, FRONT BRAKE, NO.2
main47312-02691i201606-201901
main47312-02710i201401-201701
main47312-02730i201401-201701
main47312-02A01i201606-201901
main47312-02A30i201306-201505
main47312-02A31i201606-201901
main47312-02B60i201701-201912
main47312-02B70i201701-201912
main47312-02B80i201912
main47312-02B90i201912
main47312-02740i201401-201701
VSC-WITH(W/CUT OFF SWITCH)
main47312-02B20supersedes 47312-02691i201606-201808
VEHICLE STABILITY CONT-WITH(W/CUT OFF SWITCH)
47313TUBE, FRONT BRAKE, NO.3
main47313-02681i201606-201901
main47313-02A20i201306-201505
main47313-02A21i201606-201901
main47313-02A40i201401-201701
main47313-02A60i201401-201701
main47313-02E10i201701-201912
main47313-02E20i201701-201912
main47313-02E30i201912
main47313-02E40i201912
main47313-02A70i201401-201701
VSC-WITH(W/CUT OFF SWITCH)
main47313-02C80supersedes 47313-02A21i201606-201808
VEHICLE STABILITY CONT-WITH(W/CUT OFF SWITCH)
47313AHOSE, FLEXIBLE, NO.1(FOR FRONT)
main90947-W2042i201306-201701
47313BBOLT, UNION(FOR FRONT FLEXIBLE HOSE)
main90401-10058×2i201306-201605
47313JHOSE, FLEXIBLE, NO.2(FOR FRONT)
main90947-W2043i201306-201701
47313PGASKET(FOR FRONT FLEXIBLE HOSE)
main47389-50020×2i201306-201701
47314TUBE, FRONT BRAKE, NO.4
main47314-02830i201306-201505
main47314-02831i201606-201901
main47314-02850i201401-201701
main47314-02870i201401-201701
main47314-02B31i201606-201901
main47314-02D40i201701-201912
main47314-02D50i201701-201912
main47314-02D60i201912
main47314-02D70i201912
main47314-02880i201401-201701
VSC-WITH(W/CUT OFF SWITCH)
main47314-02C30supersedes 47314-02831i201606-201808
VEHICLE STABILITY CONT-WITH(W/CUT OFF SWITCH)
47316AHOSE, FLEXIBLE(FOR REAR BRAKE TUBE)
main90947-W2044×2i201606-201808
47317TUBE, FRONT BRAKE, NO.7
main47317-02770i201306-201505
main47317-02771i201505-201605
main47317-02790i201401-201701
main47317-02810i201401-201701
main47317-02A71i201606-201901
main47317-02D00i201701-201912
main47317-02D10i201701-201912
main47317-02D20i201912
main47317-02D30i201912
main47317-02820i201401-201701
VSC-WITH(W/CUT OFF SWITCH)
main47317-02B70supersedes 47317-02771i201606-201808
VEHICLE STABILITY CONT-WITH(W/CUT OFF SWITCH)
47318TUBE, FRONT BRAKE, NO.8
main47318-02790i201306-201505
main47318-02791i201606-201901
main47318-02810i201401-201701
main47318-02830i201401-201701
main47318-02A91i201606-201901
main47318-02D20i201701-201912
main47318-02D30i201701-201912
main47318-02D40i201912
main47318-02D50i201912
main47318-02840i201401-201701
VSC-WITH(W/CUT OFF SWITCH)
main47318-02B90supersedes 47318-02791i201606-201808
VEHICLE STABILITY CONT-WITH(W/CUT OFF SWITCH)
47318DBOLT, UNION(FOR REAR FLEXIBLE HOSE)
main90401-10058×2i201606-201808
47318EGASKET(FOR REAR FLEXIBLE HOSE)
main47389-50020×2i201306-201605
47318FHOSE, FLEXIBLE(FOR REAR RH)
main90947-W2045i201606-201912
47319FHOSE, FLEXIBLE(FOR REAR LH)
main90947-W2046i201306-201701
47321TUBE, REAR BRAKE, NO.1
main47321-02410i201306-201505
main47321-02411i201505-201605
main47321-02420i201401-201701
main47321-02610i201701-201912
47322TUBE, REAR BRAKE, NO.2
main47322-02410i201306-201505
main47322-02411i201606-201901
main47322-02420i201401-201701
main47322-02610i201701-201912
47323TUBE, REAR BRAKE, NO.3
main47323-02190i201401-201701
main47323-02230i201912
main47323-0F020i201306-201504
main47323-0F030i201606-201901
47324TUBE, REAR BRAKE, NO.4
main47324-02190i201401-201701
main47324-02230i201701-201912
main47324-0F020i201306-201504
main47324-0F030i201606-201901
47371ACLAMP, BRAKE TUBE, NO.1
main90464-00890×2i201401-201701
main90949-01969i201306-201505
main90949-01D99i201606-201912
main90949-01E17×2i201701-201912
main90949-01E21i201912
main90949-01E22×2i201912
main90464-00892×2i201401-201701
VSC-WITH(W/CUT OFF SWITCH)
main90949-01E44i201809-201901
VEHICLE STABILITY CONT-WITH(W/CUT OFF SWITCH)
47371DCLAMP, BRAKE TUBE, NO.8
main90949-01D17×4i201306-201605
47371ECLAMP, BRAKE TUBE, NO.9
main90949-01D29×2i201606-201808
47371FCLAMP, BRAKE TUBE, NO.10
main90461-10843×2i201306-201701
47372CLAMP, BRAKE TUBE, NO.2
main90464-00868i201306-201701
main90949-01D45i201701-201912
main90949-01D92i201606-201912
main90949-01E20i201912
main90949-01D43i201401-201701
VSC-WITH(W/CUT OFF SWITCH)
47373BCLAMP, BRAKE TUBE, NO.3
main90949-01C82×2i201606-201912
main90949-01D32i201401-201701
main90949-01E18i201505-201605
main90949-01E24i201912
main90949-01D72i201401-201701
VSC-WITH(W/CUT OFF SWITCH)
47374BCLAMP, BRAKE TUBE, NO.4
main90461-10843i201606-201912
47375CLAMP, BRAKE TUBE, NO.5
main90464-00868i201401-201701
main90949-01D78i201306-201505
main90949-01D92i201701-201912
main90949-01E19i201606-201901
main90949-01E23i201912
main90464-00899i201401-201701
VSC-WITH(W/CUT OFF SWITCH)
47378PROTECTOR, BRAKE TUBE
main47378-02060i201306-201505
NO.1:REFER ILLUST.
main47378-02070i201306-201505
NO.2:REFER ILLUST.
7701FUEL TANK & TUBE
9011908415
9011908868
90119W0030
90119W0053
9017906274
9046808035

37 parts on this diagram · 10 diagrams in section
