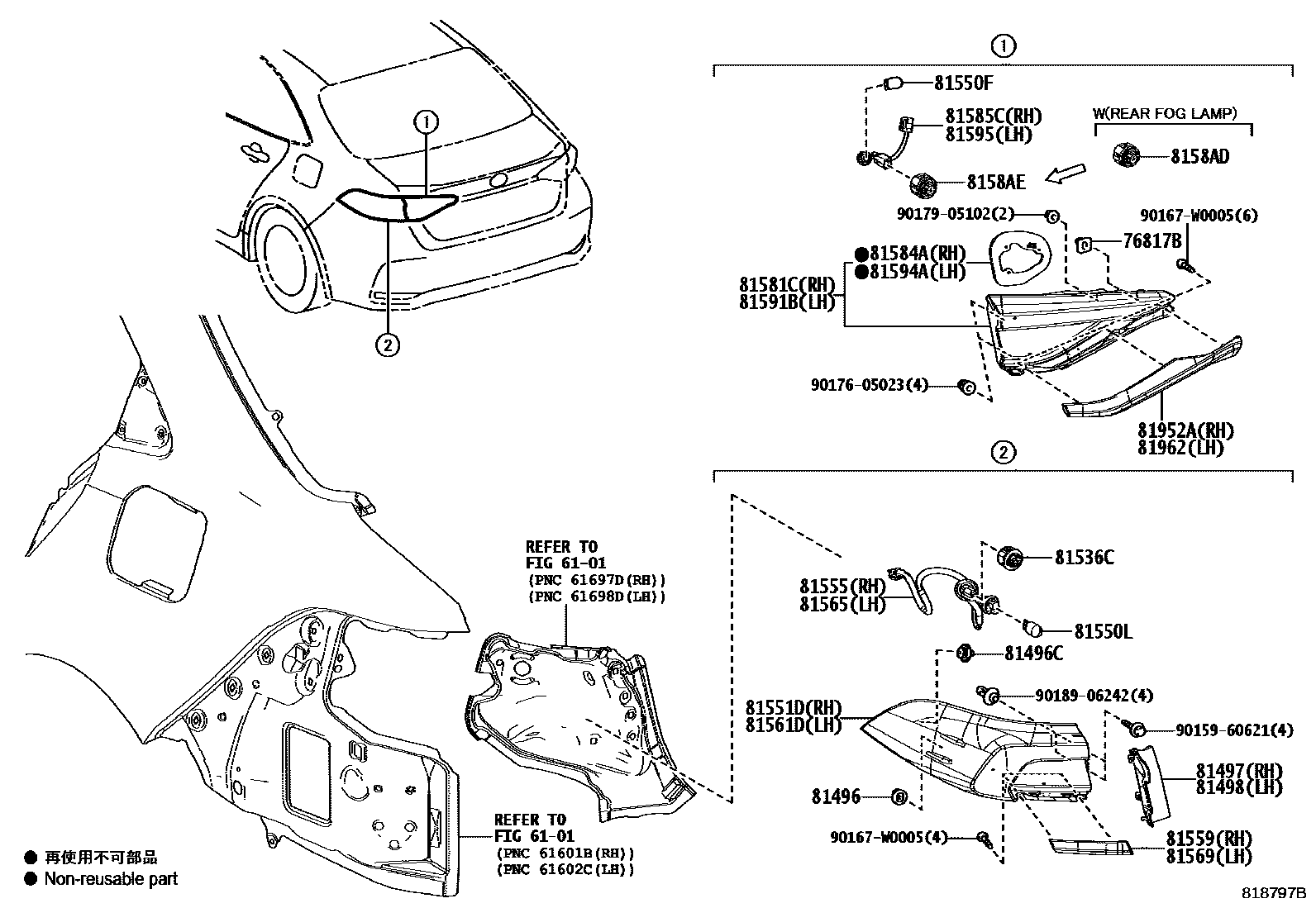

REAR COMBINATION LAMP

0001 1BULB TYPE(TAIL LAMP & TURN LA0002 1LED TYPE(TAIL LAMP & TURN LAM

6101

76817BCLIP, REAR LAMP

main76817-26040iZWE211,213;ZRE211..RHD;MZEA11..6F..G;MZEA11..RHD..6F;ZRE210..6F..N..RUS;ZRE210..LHD..D..EUR;ZRE210..CVT..N..GCC;ZRE210..6F..(GCC,GEN);ZRE210..RHD..CVT..D..GEN;MZEA1201901-202301

81496GUIDE, REAR COMBINATION LAMP

main81496-52020iZWE211,213;ZRE211..RHD;MZEA11..6F..G;MZEA11..RHD..6F;ZRE210..6F..N..RUS;ZRE210..LHD..D..EUR;ZRE210..CVT..N..GCC;ZRE210..6F..(GCC,GEN);ZRE210..RHD..CVT..D..GEN;MZEA1201901-202301

81496CGUIDE, REAR COMBINATION LAMP, NO.2

main81496-60010iZWE211,213;ZRE211..RHD;MZEA11..6F..G;MZEA11..RHD..6F;ZRE210..6F..N..RUS;ZRE210..LHD..D..EUR;ZRE210..CVT..N..GCC;ZRE210..6F..(GCC,GEN);ZRE210..RHD..CVT..D..GEN;MZEA1201901-202301

81497COVER, REAR COMBINATION LAMP, RH

main81497-02060iZRE210..G..EUR;ZRE210..RHD..EUR201901-202301

81498COVER, REAR COMBINATION LAMP, LH

main81498-02060iZRE210..G..EUR;ZRE210..RHD..EUR201901-202301

81536CLED, TAIL & STOP LAMP

main81536-15120iZRE210..N..EUR;ZRE210..D..RUS;ZRE210..CVT..N..(GEN,RUS);MZEA11,ZRE211..LHD..(D,N);ZRE210..LHD..CVT..D..(GCC,GEN)201901-202301

main81965-70010iZWE219..D,N;ZRE210..N..EUR;ZRE210..D..RUS;ZRE210..CVT..N..(GEN,RUS);MZEA11,ZRE211..LHD..(D,N);ZRE210..LHD..CVT..D..(GCC,GEN)202311

81550FBULB, TAILLAMP

main90981-11069iZRE210..RHD..EUR201901-202301

12V 5W

81550LBULB, REAR TURN SIGNAL LAMP

main90981-15021iZRE210..N..EUR;ZRE210..D..RUS;ZRE210..CVT..N..(GEN,RUS);MZEA11,ZRE211..LHD..(D,N);ZRE210..LHD..CVT..D..(GCC,GEN)201901-202301

12V 21W,AMBER

81551DLENS & BODY, REAR COMBINATION LAMP, RH

main81551-02D10iZRE21#,ZWE211..D,N201901-201909

sub81551-02D11

main81551-02D11iZRE210..RHD..EUR201909-202301

main81551-02D20iZRE210..RHD;ZRE21#,ZWE211..N..(EUR,GEN)201901-201909

REAR COMBINATION LAMP-LED(TURN)

sub81551-02D21

main81551-02D21iZRE210..N..EUR;ZRE211..LHD..N;MZEA11,ZWE219..N;ZRE210..CVT..N..(GEN,RUS)201909-202301

REAR COMBINATION LAMP-LED(TURN)

81555SOCKET & WIRE SUB-ASSY, REAR COMBINATION LAMP, RH

main81555-02D10iZRE210..N..EUR;ZRE210..D..RUS;ZRE210..CVT..N..(GEN,RUS);MZEA11,ZRE211..LHD..(D,N);ZRE210..LHD..CVT..D..(GCC,GEN)201901-202301

main81555-02D20iMZEA11,ZRE211,ZWE211,213..G..(EUR,GCC,GEN)201901-202301

REAR COMBINATION LAMP-LED(TURN)

81559MOULDING, REAR COMBINATION LAMP, RH

main81951-02010iZRE210..CVT..N..GEN;ZRE210,ZWE211..N..EUR201901-201909

GR SPORT

main81951-02020iZRE210..RUS;ZRE21#..RHD..GEN;MZEA11,ZWE213..EUR201901

main81951-02020iZWE219..G,N;ZRE211..LHD..N;MZEA11..(G,N)..TUR;MZEA11,ZRE210..N..EUR;ZRE210..CVT..(G,N)..(GEN,RUS)202301

RADIATOR GRILLE-FOR GR SPORT

main81951-02040iZRE210..D..RUS;MZEA11,ZWE219..LHD..D;ZRE210..LHD..CVT..D..(GCC,GEN)202301

81561DLENS & BODY, REAR COMBINATION LAMP, LH

main81561-02D10iZRE21#,ZWE211..D,N201901-201909

sub81561-02D11

main81561-02D11iZRE210..N..EUR;ZRE210..D..RUS;ZRE210..CVT..N..(GEN,RUS);MZEA11,ZRE211..LHD..(D,N);ZRE210..LHD..CVT..D..(GCC,GEN)201909-202301

main81561-02D20iZRE210..RHD;ZRE21#,ZWE211..N..(EUR,GEN)201901-201909

REAR COMBINATION LAMP-LED(TURN)

sub81561-02D21

main81561-02D21iZRE210..N..EUR;ZRE211..LHD..N;MZEA11,ZWE219..N;ZRE210..CVT..N..(GEN,RUS)201909-202301

REAR COMBINATION LAMP-LED(TURN)

81565SOCKET & WIRE SUB-ASSY, REAR COMBINATION LAMP, LH

main81565-02D10iZWE211,213..N;MZEA11,ZRE211..RHD;ZRE210..6F..N..RUS;ZRE210..CVT..N..GCC;ZRE210..LHD..D..EUR;ZRE210..6F..(GCC,GEN);ZRE210..RHD..CVT..D..GEN201901-202301

main81565-02D20iZRE210..CVT..N..GEN;ZRE211..LHD..N..GEN;MZEA11,ZRE210..N..EUR201901-202301

REAR COMBINATION LAMP-LED(TURN)

81569MOULDING, REAR COMBINATION LAMP, LH

main81961-02010iZRE21#,ZWE211..EUR,GCC,GEN201901-201909

GR SPORT

main81961-02020iZRE210..RUS;ZRE21#..RHD..GEN;MZEA11,ZWE213..EUR201901

main81961-02020iZWE219..G,N;ZRE211..LHD..N;MZEA11..(G,N)..TUR;MZEA11,ZRE210..N..EUR;ZRE210..CVT..(G,N)..(GEN,RUS)202301

RADIATOR GRILLE-FOR GR SPORT

main81961-02040iZRE210..D..RUS;MZEA11,ZWE219..LHD..D;ZRE210..LHD..CVT..D..(GCC,GEN)202301

81581CLENS AND BODY, REAR LAMP, RH

main81581-02C20iZRE210,ZWE211..RHD201901-201909

sub81581-02C21

main81581-02C21iMZEA11,ZWE211,213..RHD201909-202012

main81581-02C30iZRE21#,ZWE211..LHD..(D,N)201901-201909

sub81581-02C31

main81581-02C31iZRE210..N..EUR;ZRE210..D..RUS;ZRE210..CVT..N..(GEN,RUS);ZRE210..LHD..CVT..D..(GCC,GEN);MZEA11,ZRE211,ZWE219..LHD..(D,N)201909-202301

main81581-02C50iZRE21#,ZWE211..N..GEN201901-201909

REAR COMBINATION LAMP-LED(TURN)

main81581-02C50iZRE21#,ZWE211..N..GEN201901-201909

REAR COMBINATION LAMP-LED(TURN)&REAR FOG LAMP-WITHOUT

main81581-02C51iZRE21#..LHD..CVT..N..GEN201909-202301

REAR COMBINATION LAMP-LED(TURN)

main81581-02C51iZRE21#..LHD..CVT..N..GEN201909-202301

REAR COMBINATION LAMP-LED(TURN)&REAR FOG LAMP-WITHOUT

main81581-02C51iZRE210..G..EUR201909-202012

81584AGASKET, REAR LAMP RH

main81582-02C20iZWE211,213;ZRE211..RHD;MZEA11..6F..G;MZEA11..RHD..6F;ZRE210..6F..N..RUS;ZRE210..LHD..D..EUR;ZRE210..CVT..N..GCC;ZRE210..6F..(GCC,GEN);ZRE210..RHD..CVT..D..GEN;MZEA1201901-202301

81585CSOCKET & WIRE, REAR LAMP, RH

main81585-02C20iZRE210..RHD..EUR201901-202012

main81585-02C30iZRE210..N..EUR;ZRE210..D..RUS;ZRE210..CVT..N..(GEN,RUS);ZRE210..LHD..CVT..D..(GCC,GEN);MZEA11,ZRE211,ZWE219..LHD..(D,N)201901-202301

main81585-02C40iZRE210..G..RUS201901-202301

REAR COMBINATION LAMP-LED(TURN)

main81585-02C50iZRE211,ZWE219..LHD..N;ZRE210..CVT..N..(GEN,RUS);MZEA11,ZRE210..N..(EUR,TUR)202301

REAR COMBINATION LAMP-LED(TURN)

8158ADLED, REAR FOG LAMP

main8158A-0D610iZRE210..G..EUR;ZRE210..RHD..EUR201901-202301

8158AELED, BACK-UP LAMP

main8158A-12260iZRE211..RHD;ZRE210..RHD..6F..N;ZRE210..RHD..D..GEN201901-202301

main8158A-12260iZRE210..N..EUR;ZRE210..6F..D..RUS;ZRE210..CVT..D..GCC;MZEA11,ZRE211..LHD..(D,N);ZRE210..LHD..CVT..(GEN,RUS)201901-202301

REAR COMBINATION LAMP-LED(TURN)&REAR FOG LAMP-WITHOUT

main8158A-12260iZRE210..N..EUR;ZRE210..6F..D..RUS;ZRE210..CVT..D..GCC;MZEA11,ZRE211..LHD..(D,N);ZRE210..LHD..CVT..(GEN,RUS)201901-202301

REAR FOG LAMP-WITHOUT

81591BLENS AND BODY, REAR LAMP, LH

main81591-02C20iZRE21#,ZWE211..LHD..(D,N)201901-201909

sub81591-02C21

main81591-02C21iZRE210..N..EUR;ZRE210..6F..D..RUS;ZRE210..CVT..D..GCC;MZEA11,ZRE211,ZWE219..LHD..(D,N);ZRE210..LHD..CVT..(D,N)..(GEN,RUS)201909-202301

main81591-02C30iZRE21#,ZWE211..(D,N)..(GCC,GEN)201901-201909

REAR FOG LAMP-WITHOUT

sub81591-02C31

main81591-02C31iZRE210,ZWE219..RHD..CVT..N201909-202012

main81591-02C31iZRE211..LHD..N;ZRE210..CVT..D..GCC;ZRE210..LHD..CVT..GEN201909-202301

REAR FOG LAMP-WITHOUT

main81591-02C40iZRE21#,ZWE211..LHD..N..(EUR,GEN)201901-201909

REAR COMBINATION LAMP-LED(TURN)

sub81591-02C41

main81591-02C41iZRE210..G..RUS201909-202301

REAR COMBINATION LAMP-LED(TURN)

main81591-02C41iZRE210..G..EUR201909-202012

81594AGASKET, REAR LAMP LH

main81592-02C20iZRE210..G..EUR;ZRE210..RHD..EUR201901-202301

81595SOCKET & WIRE, REAR LAMP, LH

main81585-02C20iZRE210..N..EUR;ZRE210..6F..D..RUS;ZRE210..CVT..D..GCC;MZEA11,ZRE211,ZWE219..LHD..(D,N);ZRE210..LHD..CVT..(D,N)..(GEN,RUS)201901-202301

main81585-02C30iZRE210,ZWE219..RHD..CVT..N201901-202012

main81585-02C30iZRE210..CVT..N..GCC;ZWE211..N..(GCC,GEN);ZRE210..LHD..6F..(GCC,GEN)201901-202301

REAR FOG LAMP-WITHOUT

main81585-02C40iZRE211,ZWE219..LHD..N;MZEA11,ZRE210..N..(EUR,TUR);ZRE210..LHD..CVT..N..(GEN,RUS)202301

REAR COMBINATION LAMP-LED(TURN)

main81585-02C50iMZEA11,ZRE211,ZWE211,213..G..(EUR,GCC,GEN)201901-202301

REAR COMBINATION LAMP-LED(TURN)

main81585-02C50iZRE210..G..RUS201901-202301

REAR COMBINATION LAMP-LED(TURN)&REAR FOG LAMP-WITHOUT

81952ACOVER, REAR LAMP, RH

main75813-02010iZRE21#,ZWE211..EUR,GCC,GEN201901-201909

GR SPORT

main75813-02030iZRE210..RUS;ZRE21#..RHD..GEN;MZEA11,ZWE213..EUR201901

main75813-02030iZWE219..G,N;ZRE211..LHD..N;MZEA11..(G,N)..TUR;MZEA11,ZRE210..N..EUR;ZRE210..CVT..(G,N)..(GEN,RUS)202301

RADIATOR GRILLE-FOR GR SPORT

main75813-02050iZRE210..D..RUS;MZEA11,ZWE219..LHD..D;ZRE210..LHD..CVT..D..(GCC,GEN)202301

81962COVER, REAR LAMP, LH

main75814-02020iZRE21#,ZWE211..EUR,GCC,GEN201901-201909

GR SPORT

main75814-02030iZRE210..RUS;ZRE21#..RHD..GEN;MZEA11,ZWE213..EUR201901

main75814-02030iZWE219..G,N;ZRE211..LHD..N;MZEA11..(G,N)..TUR;MZEA11,ZRE210..N..EUR;ZRE210..CVT..(G,N)..(GEN,RUS)202301

RADIATOR GRILLE-FOR GR SPORT

main75814-02050iZRE210..D..RUS;MZEA11,ZWE219..LHD..D;ZRE210..LHD..CVT..D..(GCC,GEN)202301

9015960621

main90159-60621

90167W0005

main90167-W0005

9017605023

main90176-05023

9017905102

main90179-05102

9018906242

main90189-06242

30 parts on this diagram · 2 diagrams in section
