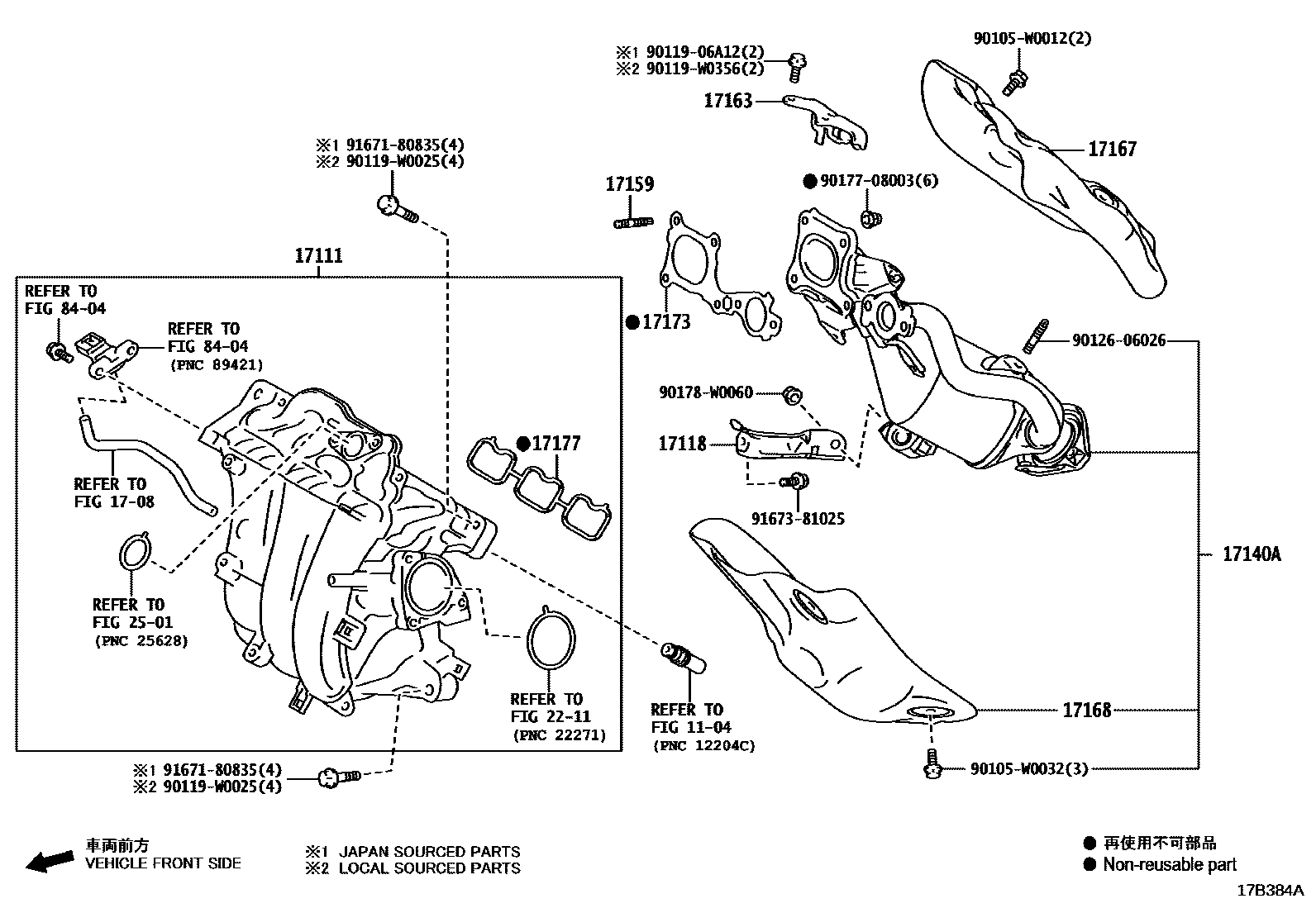

MANIFOLD

0001 1 0002 1 0003 1 0004 1 0005 1 0006 1

1104CYLINDER HEAD

→ Go to FIG 11-04

1708VACUUM PIPING

→ Go to FIG 17-08

17111MANIFOLD, INTAKE

main17120-0T031i1ZRFAE..ZRE210..G;1ZRFAE..ZRE210..RHD201901-202012

main17120-0T180i2ZRFXE..ZWE219202301

(L)

main17120-37022i1ZRFE..ZRE210..D..RUS;1ZRFE..ZRE210..CVT..(G,N)..(GEN,RUS);1ZRFE..ZRE210..LHD..CVT..D..(GCC,GEN)201901-202301

main17120-37070i2ZRFE..ZRE211..LHD..N201901-202301

main17120-37110i2ZRFXE..ZWE211,213201901

(J)

main17120-F3030iM15AFKS..MZEA11..TUR;M15AFKS..MZEA11..LHD..(D,N)..EUR202301

17118STAY, MANIFOLD

main17118-0T020i2ZRFE..ZRE211..G;2ZRFE..ZRE211..RHD;1ZRFAE..ZRE210..LHD..D;1ZRFE..ZRE210..6F..N..RUS;1ZRFE..ZRE210..CVT..N..GCC;1ZRFE..ZRE210..RHD..CVT..D;1ZRFE..ZRE210..6F..(GCC,GEN)201901

(L)

main17118-0T080i2ZRFXE..ZWE211,213201901

main17118-0T110i2ZRFXE..ZWE219202301

(L)

main17118-37010i1ZRFE..ZRE210..D..RUS;1ZRFAE,2ZRFE..ZRE21#..LHD..N;1ZRFE..ZRE210..CVT..(G,N)..(GEN,RUS);1ZRFE..ZRE210..LHD..CVT..D..(GCC,GEN)201901-202301

(J)

main17118-37100i2ZRFXE..ZWE219202301

(J)

main17118-F3010iM15AFKS..MZEA11..LHD..(D,N)202011-202301

17140AMANIFOLD ASSY, EXHAUST

main17140-F3010iM15AFKS..MZEA11..LHD..(D,N)202011-202301

*114=TOYOTA/F3010/Y

17159BOLT, STUD(FOR MANIFOLD TO CYLINDER HEAD)

main90126-08026×2i2ZRFXE..ZWE219;1ZRFE..ZRE210..D..RUS;1ZRFAE,2ZRFE..ZRE21#..LHD..N;1ZRFE..ZRE210..CVT..(G,N)..(GEN,RUS);1ZRFE..ZRE210..LHD..CVT..D..(GCC,GEN)202301

NO.1

main90126-08052×5i2ZRFXE..ZWE219;1ZRFE..ZRE210..D..RUS;1ZRFAE,2ZRFE..ZRE21#..LHD..N;1ZRFE..ZRE210..CVT..(G,N)..(GEN,RUS);1ZRFE..ZRE210..LHD..CVT..D..(GCC,GEN); M15AFKS..MZEA11..TUR;M15AFKS..MZEA11..LHD..(D,N)..EUR202301

NO.2

17163BRACKET, HEAT INSULATOR, NO.1

main17163-F3010iM15AFKS..MZEA11..LHD..(D,N)202011-202301

17167INSULATOR, EXHAUST MANIFOLD HEAT, NO.1

main17167-0T120i1ZRFE..ZRE210..D..RUS;1ZRFAE,2ZRFE..ZRE21#..LHD..N;1ZRFE..ZRE210..CVT..(G,N)..(GEN,RUS);1ZRFE..ZRE210..LHD..CVT..D..(GCC,GEN)202301

(L)

main17167-37040i2ZRFXE..ZWE211..GCC,GEN201901-202108

TYPE A:REFER ILLUST.

main17167-37090i2ZRFXE..ZWE211,213..EUR202011

TYPE B:REFER ILLUST.

main17167-37110i1ZRFE..ZRE210..D..RUS;1ZRFAE,2ZRFE..ZRE21#..LHD..N;1ZRFE..ZRE210..CVT..(G,N)..(GEN,RUS);1ZRFE..ZRE210..LHD..CVT..D..(GCC,GEN)201901-202301

(J)

main17167-37120i2ZRFXE..ZWE219202301

main17167-37140i2ZRFXE..ZWE211..GCC,GEN202109

TYPE C:REFER ILLUST.

main17167-F3010iM15AFKS..MZEA11..6F..G;M15AFKS..MZEA11..RHD..6F;M15AFKS..MZEA11..CVT..(D,G)..EUR202011

17168INSULATOR, EXHAUST MANIFOLD HEAT, NO.2

main17168-37120i2ZRFXE..ZWE211,213201901

main17168-37130i1ZR#,2ZRFE..ZRE21#201901

main17168-37150i2ZRFXE..ZWE219202301

main17168-F3010iM15AFKS..MZEA11..6F..G;M15AFKS..MZEA11..RHD..6F;M15AFKS..MZEA11..CVT..(D,G)..EUR202011

17173GASKET, EXHAUST MANIFOLD TO HEAD

main17173-0T020i1ZRFE..ZRE210..D..RUS;1ZRFAE,2ZRFE..ZRE21#..LHD..N;1ZRFE..ZRE210..CVT..(G,N)..(GEN,RUS);1ZRFE..ZRE210..LHD..CVT..D..(GCC,GEN)201901-202301

(L)

main17173-15050iM15AFKS..MZEA11..LHD..(D,N)202011-202301

main17173-37010i2ZRFXE..ZWE219;1ZRFE..ZRE210..D..RUS;1ZRFAE,2ZRFE..ZRE21#..LHD..N;1ZRFE..ZRE210..CVT..(G,N)..(GEN,RUS);1ZRFE..ZRE210..LHD..CVT..D..(GCC,GEN)202301

(J)

17177GASKET, INTAKE MANIFOLD TO HEAD, NO.1

main17171-15040iM15AFKS..MZEA11..LHD..(D,N)202011-202301

main17177-0T030i1ZRFAE..ZRE210..G;1ZRFAE..ZRE210..RHD201901-202012

(L)

main17177-37030i1ZRFAE..ZRE210..N; 1ZRFE..ZRE210..D..RUS;2ZRFE..ZRE211..LHD..N;1ZRFE..ZRE210..CVT..(G,N)..(GEN,RUS);1ZRFE..ZRE210..LHD..CVT..D..(GCC,GEN)201901-202301

(J)

2211FUEL INJECTION SYSTEM

→ Go to FIG 22-11

2501EXHAUST GAS RECIRCULATION SYSTEM

→ Go to FIG 25-01

8404ELECTRONIC FUEL INJECTION SYSTEM

→ Go to FIG 84-04

90105W0012

main90105-W0012

90105W0032

main90105-W0032

9011906A12

main90119-06A12

90119W0025

main90119-W0025

90119W0356

main90119-W0356

9012606026

main90126-06026

9017708003

main90177-08003

90178W0060

main90178-W0060

9167180835

main91671-80835

9167381025

main91673-81025

24 parts on this diagram · 6 diagrams in section
