E
EPC Data

WINDSHIELD WASHER

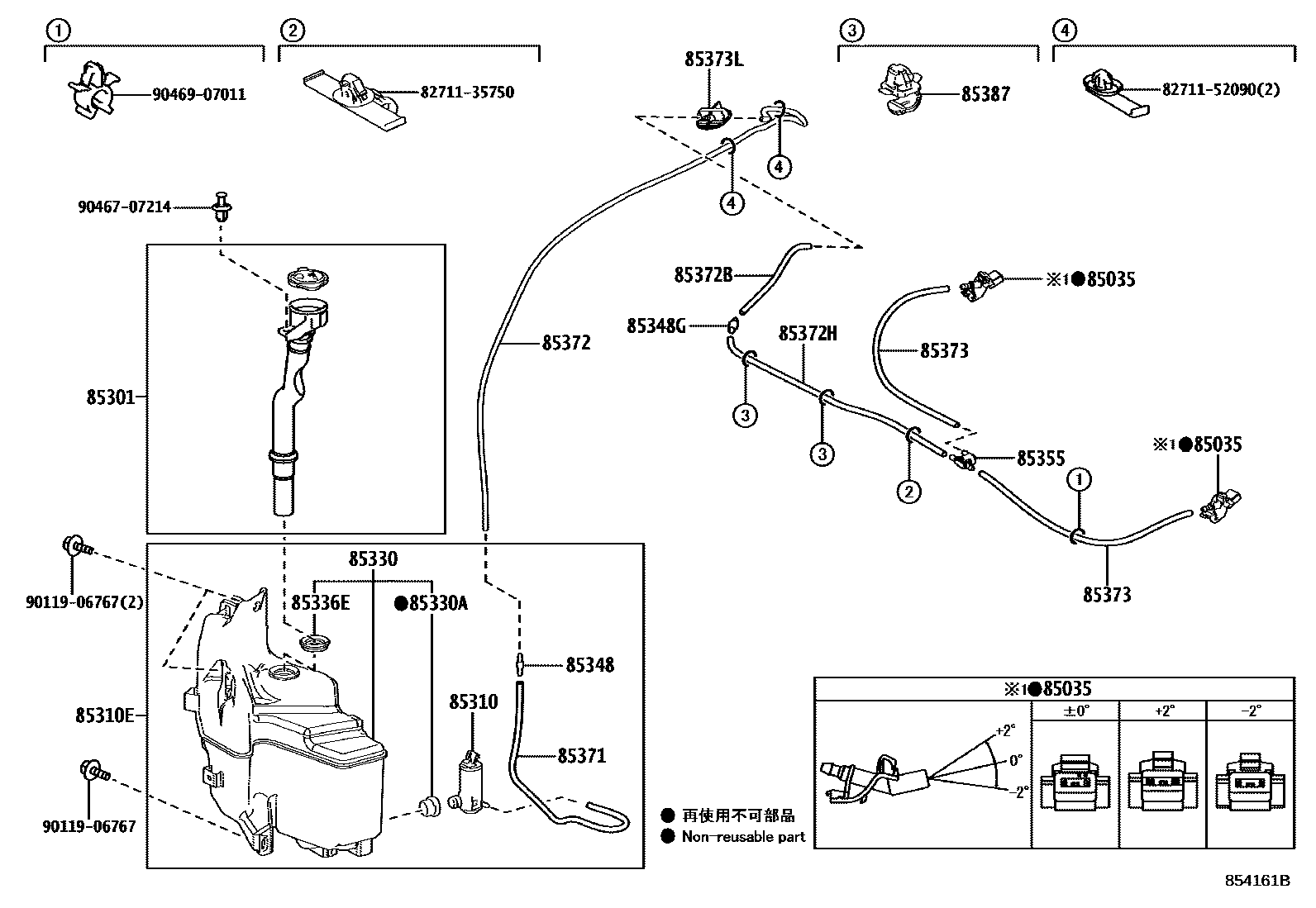

Parts diagram
85035NOZZLE SUB-ASSY, WASHER
main85381-12360×2i202309
ANGLE 0
main85381-12440×2i202201-202309
ANGLE +2
main85381-33080×2i201909-202201
ANGLE -2
85301INLET SUB-ASSY, WASHER
main85301-02210i201909-202201
85310MOTOR AND PUMP ASSY, WINDSHIELD WASHER
main85330-33070i202412
85310EJAR & PUMP ASSY, WASHER
main85310-02770i201909-202201
85330JAR ASSY, WINDSHIELD WASHER
main85315-02770i201909-202201
85330ABUSH, WINDSHIELD WASHER JAR
main90099-32089i201909-202201
85336EPACKING, WINDSHIELD WASHER INLET HOSE
main85336-30160i201909-202201
85348JOINT, WINDSHIELD WASHER HOSE, NO.1
main85349-89122i202412
85348GJOINT, WINDSHIELD WASHER HOSE, NO.2
main85375-06101i202201-202309
85355VALVE, WINDSHIELD WASHER HOSE
main85321-0A010i202412
main85321-28020i201909-202201
85371HOSE, WINDSHIELD WASHER (FROM MOTOR TO JOINT)
main90099-33080i202309-202412
L=1450(*H,L=500)
85372HOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.1
main90068-33356i202309
L=1090
85372BHOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.2
main90068-33251i202412
L=235
85372HHOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.3
main90068-33369i202201-202309
L=505
85373HOSE, WINDSHIELD WASHER (FROM JOINT TO NOZZLE)
main90068-33370×2i201909-202201
L=425
85373LGROMMET, WASHER
main85373-12050i202309-202412
85387CLAMP NO.1 (FOR WINDSEIELD WASHER)
main85371-0K020×2i202201-202309
(L)
main85371-12040×2i202412
(J)
8271135750WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)
8271152090WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)
9011906767
9046707214
9046907011

22 parts on this diagram · 2 diagrams in section
