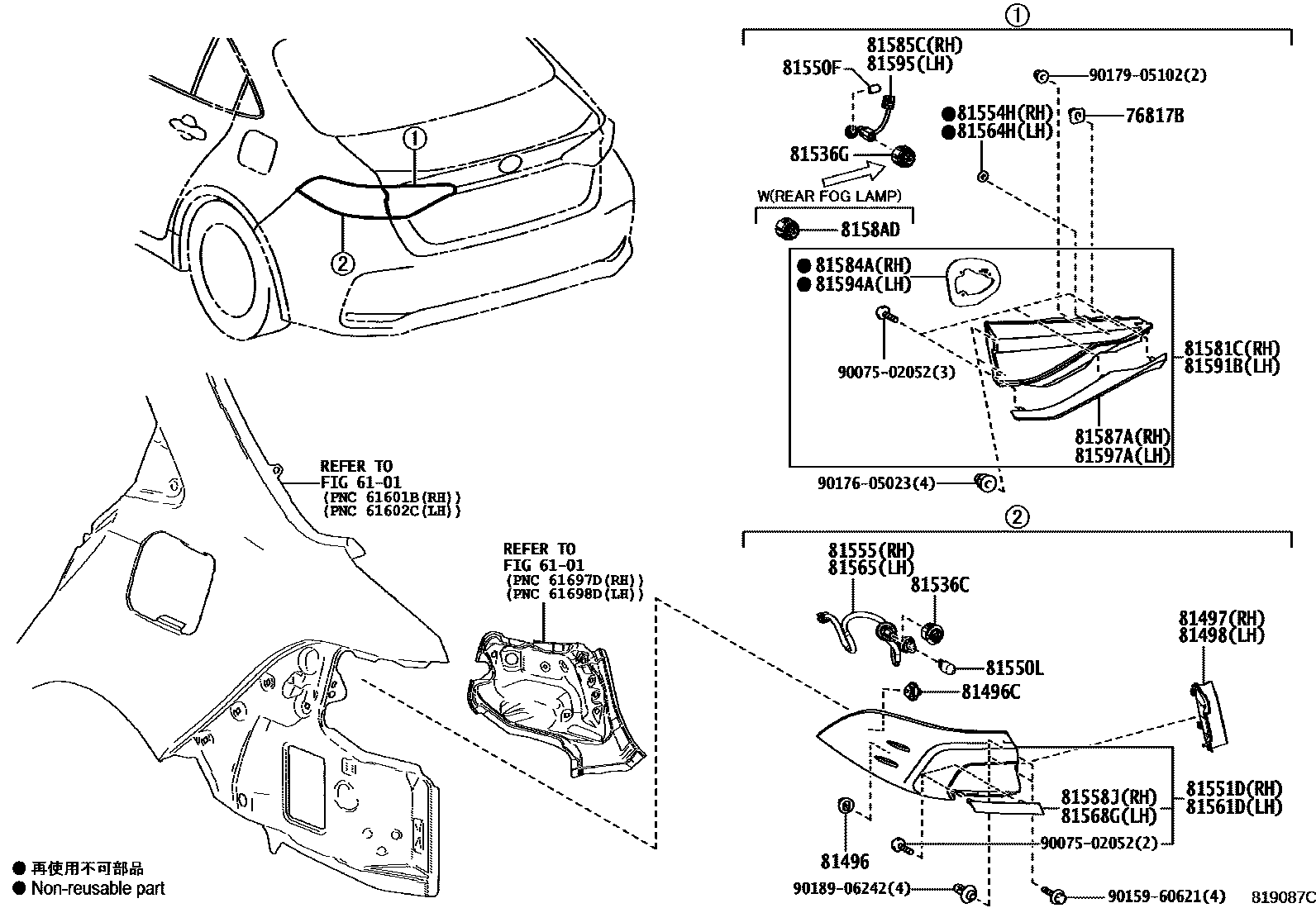

REAR COMBINATION LAMP

0001 1REAR TURN LAMP = BULB TYPE 0002 1REAR TURN LAMP = LED TYPE

6101

76817BCLIP, REAR LAMP

main76817-26040iMZEA12,ZRE210,ZWE211..CVT201909-202412

81496GUIDE, REAR COMBINATION LAMP

main81496-52020iZRE210..6F201909-202412

81496CGUIDE, REAR COMBINATION LAMP, NO.2

main81496-60010iMZEA12,ZWE211201909-202412

81497COVER, REAR COMBINATION LAMP, RH

main81497-02080iMZEA12,ZRE210,ZWE211..CVT201909-202412

81498COVER, REAR COMBINATION LAMP, LH

main81498-02080iMZEA12,ZRE210,ZWE211201909-202412

81536CLED, TAIL & STOP LAMP

main81536-02D70iZWE211..N..GEN202309-202412

CHILE SPEC

main81536-02D70iZWE211..D;MZEA12,ZRE210..D,N;ZWE211..N..(AGT,GEN)201909-202201

main81536-02D70iZWE211..D;ZWE211..N..AGT;MZEA12,ZRE210..D,N202201-202412

COLOMBIA SPEC

main81536-02D70iZWE211..D;ZWE211..N..AGT;MZEA12,ZRE210..D,N202201-202412

ECUADOR SPEC

81536GLED, BACK-UP LAMP

main8158A-12260iMZEA12,ZRE210,ZWE211201909-202412

81550FBULB, TAILLAMP

main90981-11069iZWE211..D;MZEA12,ZRE210..D,N;ZWE211..N..(AGT,GEN)201909-202412

12V 5W

main90981-11069iZWE211..D;ZWE211..N..AGT;MZEA12,ZRE210..D,N202201-202412

12V 5W,COLOMBIA SPEC

main90981-11069iZWE211..D;ZWE211..N..AGT;MZEA12,ZRE210..D,N202201-202412

12V 5W,ECUADOR SPEC

main90981-11069iZWE211..D;ZWE211..N..AGT;MZEA12,ZRE210..CVT..(D,N)202309-202412

12V 5W,CHILE SPEC

81550LBULB, REAR TURN SIGNAL LAMP

main90981-15021iZWE211..N..GEN202201-202412

12V 21W,AMBER,ECUADOR SPEC

main90981-15021iZWE211..D;MZEA12,ZRE210..D,N;ZWE211..N..(AGT,GEN)201909-202412

12V 21W,AMBER

main90981-15021iZWE211..D;ZWE211..N..AGT;MZEA12,ZRE210..D,N202201-202412

12V 21W,AMBER,COLOMBIA SPEC

main90981-15021iZWE211..D;ZWE211..N..AGT;MZEA12,ZRE210..CVT..(D,N)202309-202412

12V 21W,AMBER,CHILE SPEC

81551DLENS & BODY, REAR COMBINATION LAMP, RH

main81551-02D70iZWE211..D;ZWE211..N..AGT;MZEA12,ZRE210..CVT..(D,N)202309-202412

CHILE SPEC

main81551-02D70iZWE211..D;MZEA12,ZRE210..D,N;ZWE211..N..(AGT,GEN)201909-202201

main81551-02D70iZWE211..D;ZWE211..N..AGT;MZEA12,ZRE210..D,N202201-202412

COLOMBIA SPEC

main81551-02D70iZWE211..D;ZWE211..N..AGT;MZEA12,ZRE210..D,N202201-202412

ECUADOR SPEC

main81551-02D80iMZEA12..E;ZWE211..E..AGT;ZWE211..(E,N)..(BZ,GEN)202201-202412

GR SPORT

main81551-02D80iMZEA12..E;ZWE211..(E,N)..BZ;ZWE211..E..(AGT,GEN)201909-202201

81554HPACKING, REAR COMBINATION LAMP, RH

main81554-12A00iMZEA12,ZRE210,ZWE211201909-202412

81555SOCKET & WIRE SUB-ASSY, REAR COMBINATION LAMP, RH

main81555-02D70iZWE211..N..GEN202201-202412

ECUADOR SPEC

main81555-02D70iZWE211..D;MZEA12,ZRE210..D,N;ZWE211..N..(AGT,GEN)201909-202201

main81555-02D70iZWE211..D;ZWE211..N..AGT;MZEA12,ZRE210..D,N202201-202412

COLOMBIA SPEC

main81555-02D70iZWE211..D;ZWE211..N..AGT;MZEA12,ZRE210..CVT..(D,N)202309-202412

CHILE SPEC

main81555-02D80iMZEA12..E;ZWE211..E..AGT;ZWE211..(E,N)..(BZ,GEN)202201-202412

GR SPORT

main81555-02D80iMZEA12..E;ZWE211..(E,N)..BZ;ZWE211..E..(AGT,GEN)201909-202201

81558JPLATE, REAR COMBINATION LAMP CIRCUIT, RH

main81558-02D70iMZEA12,ZWE211201909-202412

81561DLENS & BODY, REAR COMBINATION LAMP, LH

main81561-02D70iZWE211..N..GEN202201-202412

ECUADOR SPEC

main81561-02D70iZWE211..N..GEN202201-202412

COLOMBIA SPEC

main81561-02D70iZWE211..D;ZWE211..N..AGT;MZEA12,ZRE210..CVT..(D,N)202309-202412

CHILE SPEC

main81561-02D70iZRE210..6F201909-202201

main81561-02D80iMZEA12..CVT..N..(AGT,BZ)202201-202412

GR SPORT

main81561-02D80iMZEA12..E;ZWE211..(E,N)..BZ;ZWE211..E..(AGT,GEN)201909-202201

81564HPACKING, REAR COMBINATION LAMP, LH

main81554-12A00iMZEA12,ZWE211201909-202412

81565SOCKET & WIRE SUB-ASSY, REAR COMBINATION LAMP, LH

main81555-02D70iZWE211..N..GEN202201-202412

ECUADOR SPEC

main81555-02D70iZWE211..N..GEN202201-202412

COLOMBIA SPEC

main81555-02D70iZWE211..D;MZEA12,ZRE210..D,N;ZWE211..N..(AGT,GEN)201909-202201

main81555-02D70iZWE211..D;MZEA12..D,N;ZWE211..N..AGT202309-202412

CHILE SPEC

main81555-02D80iMZEA12..E;ZWE211..(E,N)..BZ;ZWE211..E..(AGT,GEN)201909-202201

main81555-02D80iMZEA12..E;ZWE211..E..AGT;ZWE211..(E,N)..(BZ,GEN)202201-202412

GR SPORT

81568GPLATE, REAR COMBINATION LAMP CIRCUIT, LH

main81568-02D70iMZEA12,ZRE210,ZWE211201909-202412

81581CLENS AND BODY, REAR LAMP, RH

main81581-02D10iZWE211..N..GEN202309-202412

CHILE SPEC

main81581-02D10iZWE211..D;MZEA12,ZRE210..D,N;ZWE211..N..(AGT,GEN)201909-202201

main81581-02D10iZWE211..D;ZWE211..N..AGT;MZEA12,ZRE210..D,N202201-202412

COLOMBIA SPEC

main81581-02D10iZWE211..D;ZWE211..N..AGT;MZEA12,ZRE210..D,N202201-202412

ECUADOR SPEC

main81581-02D30iMZEA12..E;ZWE211..E..AGT;ZWE211..(E,N)..(BZ,GEN)201909-202201

main81581-02D30iMZEA12..E;ZWE211..E..AGT;ZWE211..(E,N)..(BZ,GEN)202201-202412

GR SPORT

81584AGASKET, REAR LAMP RH

main81584-02D10iMZEA12,ZRE210,ZWE211201909-202412

81585CSOCKET & WIRE, REAR LAMP, RH

main81585-02D10iZWE211..N..GEN202201-202412

ECUADOR SPEC

main81585-02D10iZWE211..N..GEN202201-202412

COLOMBIA SPEC

main81585-02D10iZWE211..D;ZWE211..N..AGT;MZEA12,ZRE210..CVT..(D,N)202309-202412

CHILE SPEC

main81585-02D10iZRE210..6F201909-202201

main81585-02D30iMZEA12..N202201-202412

GR SPORT

main81585-02D30iMZEA12..E;ZWE211..(E,N)..BZ;ZWE211..E..(AGT,GEN)201909-202201

81587APLATE, REAR LAMP CIRCUIT, RH

main81587-02D10iZWE211..D;MZEA12,ZRE210..D,N;ZWE211..N..(AGT,GEN)201909-202412

main81587-02D30iMZEA12..E;ZWE211..(E,N)..BZ;ZWE211..E..(AGT,GEN)201909-201911

sub81587-02D10

8158ADLED, REAR FOG LAMP

main8158A-0D610iMZEA12,ZWE211201909-202412

81591BLENS AND BODY, REAR LAMP, LH

main81591-02D20iZWE211..D;MZEA12..D,N;ZWE211..N..AGT202309-202412

CHILE SPEC

main81591-02D20iZWE211..D;MZEA12,ZRE210..D,N;ZWE211..N..(AGT,GEN)201909-202201

main81591-02D20iZWE211..D;ZWE211..N..AGT;MZEA12,ZRE210..D,N202201-202412

COLOMBIA SPEC

main81591-02D20iZWE211..D;ZWE211..N..AGT;MZEA12,ZRE210..D,N202201-202412

ECUADOR SPEC

main81591-02D40iMZEA12..E;ZWE211..E..AGT;ZWE211..(E,N)..(BZ,GEN)202201-202412

GR SPORT

main81591-02D40iMZEA12..E;ZWE211..E..AGT;ZWE211..(E,N)..(BZ,GEN)201909-202201

81594AGASKET, REAR LAMP LH

main81594-02D20iMZEA12,ZRE210,ZWE211201909-202412

81595SOCKET & WIRE, REAR LAMP, LH

main81595-02D20iZWE211..D;ZWE211..N..AGT;MZEA12,ZRE210..CVT..(D,N)202309-202412

CHILE SPEC

main81595-02D20iZRE210..6F201909-202201

main81595-02D20iZWE211..D;MZEA12..D,N;ZWE211..N..AGT202201-202412

COLOMBIA SPEC

main81595-02D20iZWE211..D;MZEA12..D,N;ZWE211..N..AGT202201-202412

ECUADOR SPEC

main81595-02D40iMZEA12..N202201-202412

GR SPORT

main81595-02D40iMZEA12..E;ZWE211..E..AGT;ZWE211..(E,N)..(BZ,GEN)201909-202201

81597APLATE, REAR LAMP CIRCUIT, LH

main81597-02D20iMZEA12,ZRE210,ZWE211201909-202412

main81597-02D40iMZEA12..E;ZWE211..(E,N)..BZ;ZWE211..E..(AGT,GEN)201909-201911

sub81597-02D20

9007502052

main90075-02052

9015960621

main90159-60621

9017605023

main90176-05023

9017905102

main90179-05102

9018906242

main90189-06242

32 parts on this diagram · 2 diagrams in section
