VACUUM PIPING

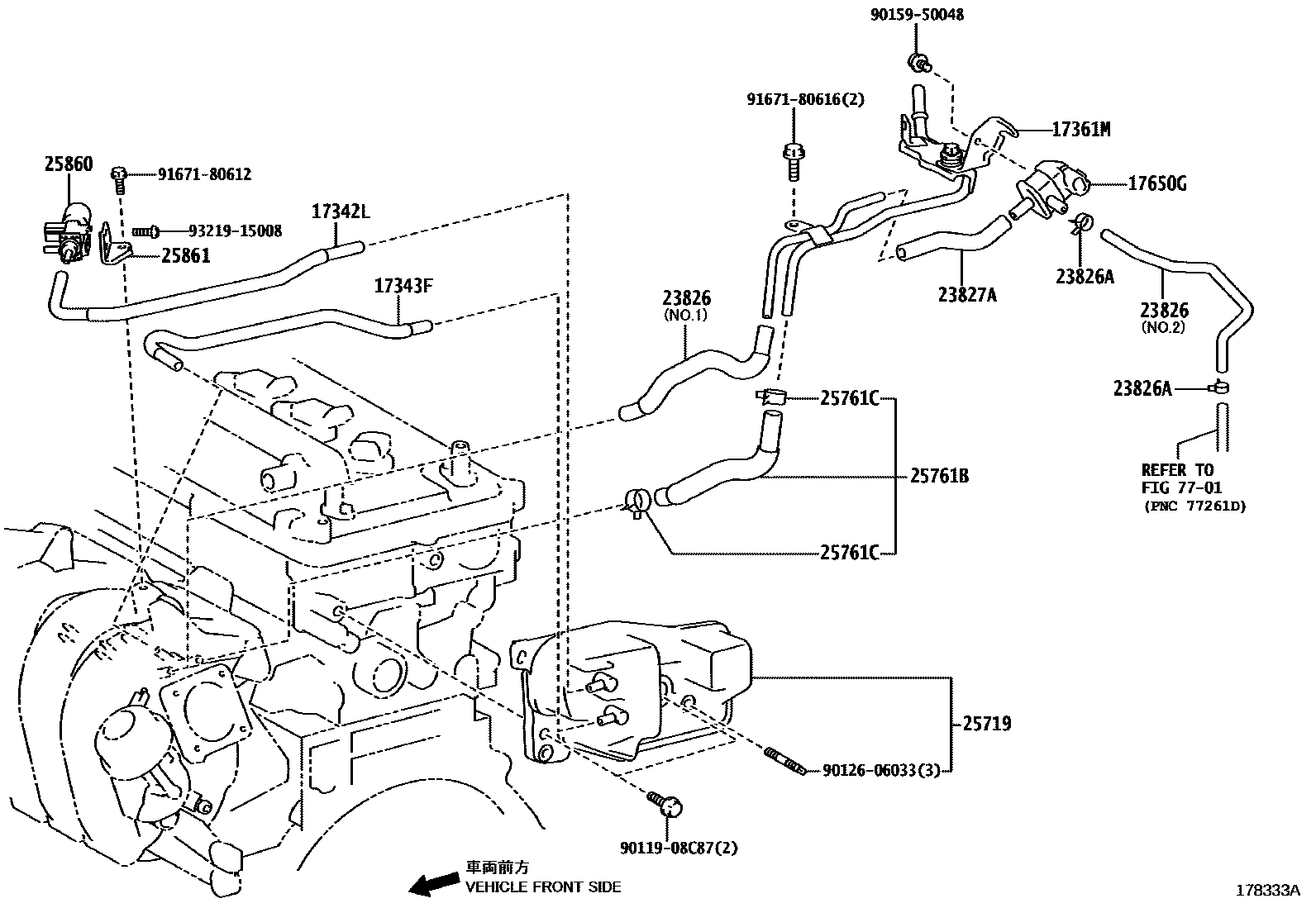

Parts diagram
17342LHOSE, AIR, NO.2
main17342-37060i201703-201908
main17342-37080i201708-202002
17343FHOSE, AIR, NO.3
main17343-0T010i201809
(L)
main17343-37040i201809
(J)
17361MTUBE, AIR
main17361-0T050i201701-201708
(L)
main17361-37011i201703-201908
main17361-37070i201701-201708
(J)
main17361-37080i201708
17650GVALVE, DUTY VACUUM SWITCHING
main90910-12276i201403-201703
23826HOSE, FUEL VAPOR FEED, NO.1
main23826-0T130i201708-202002
(L),NO.1
main23826-0T200i201403-201703
NO.2
main23826-37021i201403-201703
NO.1
main23826-37190i201403-201703
NO.1
main23826-37230i201708
NO.2
23826ACLIP(FOR FUEL VAPOR FEED HOSE, NO.1)
main96132-51100×2i201403-201703
23827AHOSE, FUEL VAPOR FEED, NO.2
main23827-0T060i201701-201708
(L)
main23827-37020i201403-201703
main23827-37060i201403-201701
25719TANK, VACUUM SURGE
main25719-37010i201403-201703
main25719-37011i201705-202002
25761BHOSE, VACCUM TRANSMITTING, NO.1
main25761-37030i201403-201703
main25761-37080i201703-202002
25761CCLIP(VACCUM TRANSMITTING HOSE NO.1)
main96133-41500×2i201403-201703
25860VALVE ASSY, VACUUM SWITCHING, NO.1
main90910-12281i201403-201703
25861BRACKET, VACUUM SWITCHING VALVE
main25861-37010i201403-201703
7701FUEL TANK & TUBE
9011908C87
9012606033
9015950048
9167180612
9167180616
9321915008

19 parts on this diagram · 3 diagrams in section
