RADIATOR & WATER OUTLET

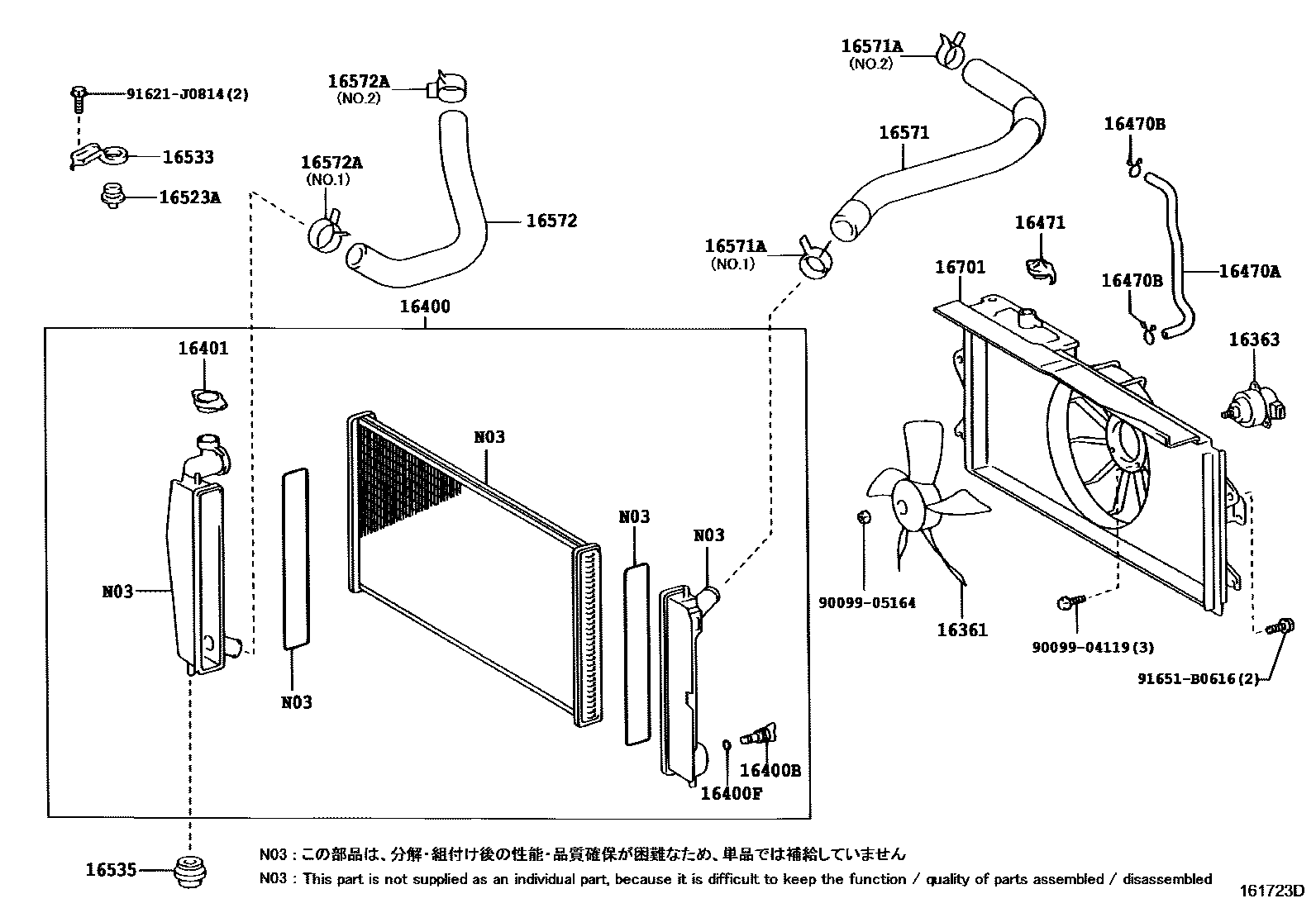

Parts diagram
16361FAN
main16361-21060i200110-200702
16363MOTOR, COOLING FAN
main16363-23020i200110-200305
main16363-28150i200305-200702
16400RADIATOR ASSY
main16400-21140i200110-200702
main16400-21180i200110-200702
16400BPLUG, RADIATOR DRAIN COCK
main23322-54010i200110-200702
16400FPACKING(FOR RADIATOR DRAIN COCK)
main16492-21050i200110-200702
16401CAP SUB-ASSY, RADIATOR
main16401-72090i200110-200702
16470AHOSE OR PIPE(FOR RADIATOR RESERVE TANK)
main16377-21040i200110-200702
16470BCLAMP OR CLIP(FOR RADIATOR RESERVE TANK HOSE)
main90467-11085i200110-200702
16471CAP SUB-ASSY, RESERVE TANK
main16405-21030i200211-200702
main16471-23010i200110-200211
16523ACUSHION, RADIATOR SUPPORT
main16523-21020i200110-200702
16533SUPPORT, RADIATOR, UPPER
main16533-21020i200110-200702
16535SUPPORT, RADIATOR, LOWER
main16535-21050i200110-200702
main90480-40016i200110-200702
16571HOSE, RADIATOR, INLET
main16571-22070i200110-200510
main16571-22160i200510-200702
16571ACLAMP OR CLIP, HOSE(FOR RADIATOR INLET)
main90467-34004i200110-200605
NO.2
main90467-37005i200110-200605
NO.1
main96136-44301i200605-200702
NO.1 & NO.2
16572HOSE, RADIATOR, OUTLET
main16572-22070i200110-200702
16572ACLAMP OR CLIP, HOSE(FOR RADIATOR OUTLET NO.1)
main90466-35001i200110-200604
NO.2
main90466-37002i200110-200604
NO.1
main96136-43901i200605-200702
NO.2
main96136-44301i200605-200702
NO.1
16701SHROUD SUB-ASSY, FAN
main16711-21080i200110-200702
9009904119
9009905164
91621J0814
91651B0616

21 parts on this diagram · 2 diagrams in section
