ALTERNATOR

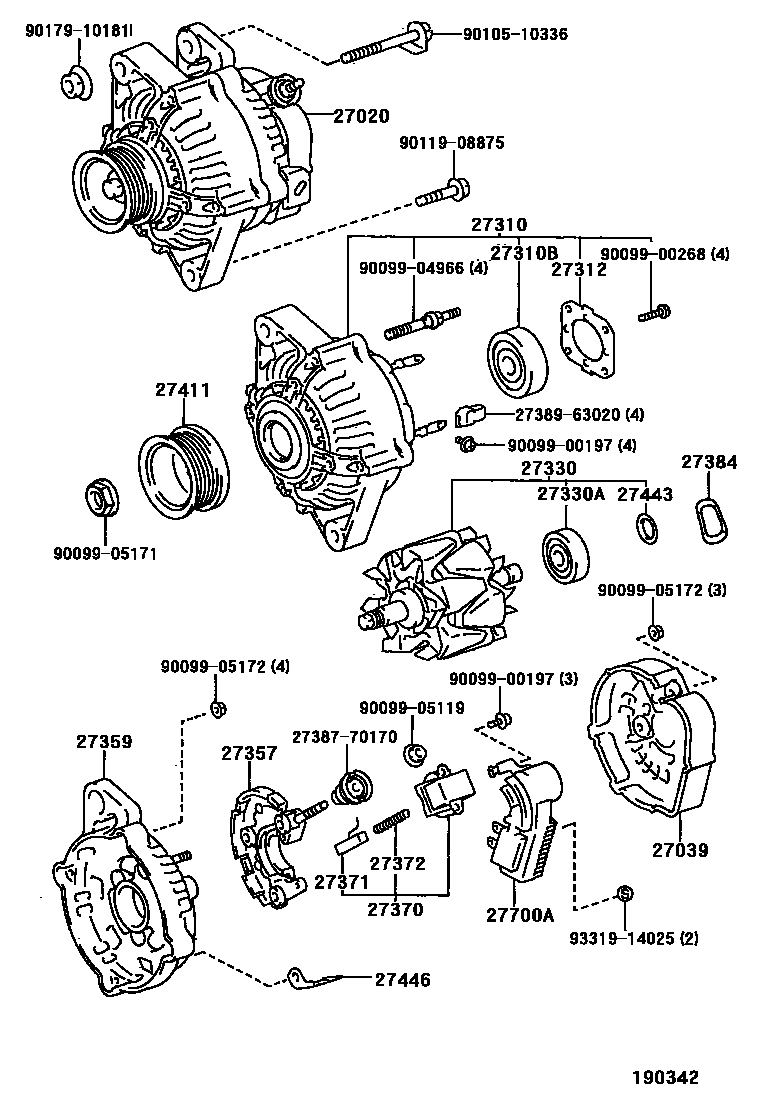

Parts diagram
27020ALTERNATOR ASSY
main27060-11250i199206-199704
12V 60A
main27060-11260i199205-199710
12V 50A
main27060-15080i199205-199508
12V 70A
main27060-15090i199205-199508
12V 70A
main27060-15130i199505-199710
12V 70A
main27060-15140i199505-199705
12V 70A
main27060-16170i199205
12V 70A
main27060-16460i199705-199710
12V 80A
27039COVER, ALTERNATOR REAR END
main27039-11180i199206-199704
main27039-11190i199205-199710
main27039-15170i199205-199701
main27039-15171i199701-199704
main27039-16380i199701-199710
main27039-55080i199205-199710
main27039-73020i199205-199701
27310FRAME ASSY, DRIVE END, ALTERNATOR
main27310-10090i199205-199710
main27310-11160i199206-199704
main27310-15170i199205-199710
main27310-15180i199205-199705
main27310-16190i199205
main27310-16430i199705-199710
27310BBEARING(FOR ALTERNATOR DRIVE END FRAME)
main90099-10178i199205
main90099-10192i199205-199710
main90099-10198i199205-199710
27312PLATE, RETAINER
main27312-42010i199205-199710
main27312-70200i199205
main27312-72120i199205-199710
27330ROTOR ASSY, ALTERNATOR
main27330-11160i199206-199704
main27330-64570i199701
main27330-72101i199205-199710
main27330-72150i199205-199710
main27330-76030i199205-199710
27330ABEARING(FOR ALTERNATOR ROTOR)
main90099-10140i199205
main90099-10154i199205-199710
27357HOLDER, ALTERNATOR, W/RECTIFIER
main27357-11180i199206-199704
main27357-16380i199701-199710
main27357-55080i199205-199710
main27357-63020i199205-199701
main27357-72150i199205-199710
27359FRAME, ALTERNATOR RECTIFIER END
main27359-15170i199205-199601
main27359-15171i199601-199701
main27359-15180i199205-199710
main27359-16151i199205-199605
main27359-16152i199605-199701
main27359-16153i199701-199704
main27359-16380i199701-199710
main27359-72150i199205-199710
main27359-72151i199206-199704
27370HOLDER ASSY, ALTERNATOR BRUSH
main27370-35060i199207-199710
main27370-54450i199205-199710
main27370-58320i199206-199704
main27370-70300i199205-199207
main27370-75060i199205-199710
27371BRUSH, ALTERNATOR
main27371-70300i199205
27372SPRING, ALTERNATOR BRUSH
main27372-63020i199205
27384WASHER
main27384-16380i199601
main27384-50030i199205-199710
27411PULLEY, ALTERNATOR
main27411-10051i199205-199710
main27411-11160i199206-199704
main27411-16180i199205
main27411-42030i199205-199710
27443COVER, ALTERNATOR BEARING
main27443-63020i199205
27446CLIP, ALTERNATOR CORD
main27446-15170i199205
27700AREGULATOR ASSY, GENERATOR
main27700-11060i199205-199710
main27700-70030i199205
main27700-74030i199205-199508
main27700-74040i199505-199710
2738770170INSULATOR, TERMINAL
2738963020INSULATOR, TERMINAL
9009900197
9009900268
9009904966
9009905119
9009905171
9009905172
9010510336
9011908875
9017910181
9331914025

29 parts on this diagram · 6 diagrams in section
