TORQUE CONVERTER, FRONT OIL PUMP & CHAIN (ATM)

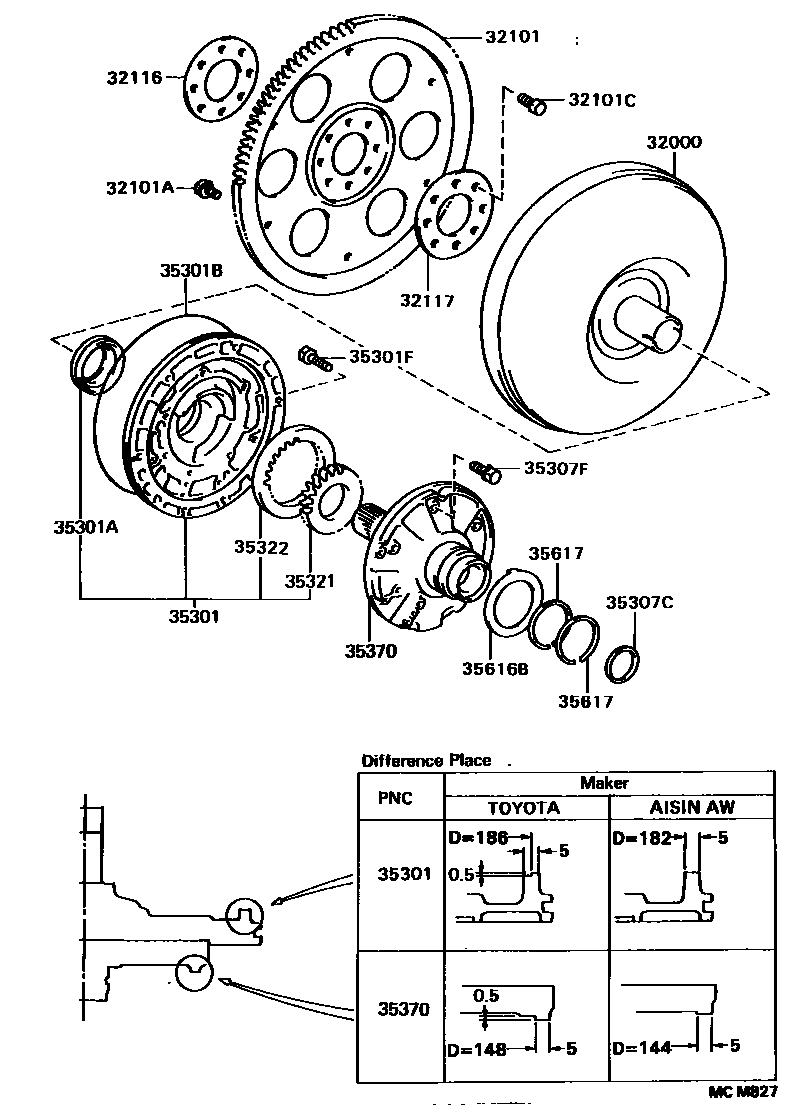

Parts diagram
32000CONVERTER ASSY, TORQUE
main32000-12101i198705-198708
main32000-12140i198705-198802
NEW ZEALAND SPEC
main32000-12141i198802-198908
NEW ZEALAND SPEC
main32000-12160i198808-199308
main32000-12190i198908-199207
main32000-12230i198708-198908
main32000-16070i198908-199206
32101GEAR SUB-ASSY, DRIVE PLATE & RING
main32101-10021i198705-199206
main32101-12060i198705-199308
32101ABOLT(FOR DRIVE PLATE & TORQUE CONVERTER SETTING)
main90109-08113i198705-199308
*8-1.25PX12-8.4
main90119-08498×5i198705-199308
*8-1.25PX12-8
32101CBOLT, HEXAGON(FOR DRIVE PLATE SETTING)
main90105-10048×6i198705-199308
*10-1.25PX18-13
32116SPACER, DRIVE PLATE, FRONT
main32116-10020i198705-199206
main32116-12010i198705-199308
32117SPACER, DRIVE PLATE, REAR
main32117-10010i198705-199206
main32117-12010i198705-199308
35301BODY SUB-ASSY, FRONT OIL PUMP
main35035-20010i198908-199106
main35035-32010i198705-199106
main35035-32020i199106-199308
TOYOTA
35301ASEAL, OIL (FOR FRONT OIL PUMP)
main90311-38020i198705-199308
35301BRING, O (FOR FRONT OIL PUMP BODY)
main90301-99024i198705-199308
35301FBOLT (FOR FRONT OIL PUMP SETTING)
main90105-08050×7i198705-198909
*8-1.25PX28-28
main90105-08198×6i199001-199308
*8-1.25PX28-28
35307CRACE, THRUST BEARING (FOR STATOR SHAFT)
main35789-32020i198705-199308
T=0.8
main35789-32030i198705-199308
T=1.4
35307FBOLT (FOR STATOR SHAFT)
main90119-06180×11i198705-199308
35321GEAR, FRONT OIL PUMP DRIVE
main35321-12070i199108-199308
T=9.440-9.449
main35321-12080i199108-199308
T=9.450-9.459
main35321-12090i199108-199308
T=9.460-9.470
main35321-12100i199106-199108
T=9.471-9.480
main35321-12110i199108-199308
T=9.481-9.490
main35321-32040i199108-199207
T=9.440-9.456
main35321-32050i198705-199106
T=9.456-9.474
main35321-32060i199106-199108
T=9.474-9.490
35322GEAR, FRONT OIL PUMP DRIVEN
main35322-12060i199108-199308
T=9.440-9.449
main35322-12070i199108-199308
T=9.450-9.459
main35322-12080i199108-199308
T=9.460-9.470
main35322-12090i199106-199108
T=9.471-9.480
main35322-12100i199106-199108
T=9.481-9.490
main35322-32040i199106-199108
T=9.440-9.456
main35322-32050i198705-199106
T=9.456-9.474
main35322-32060i199108-199207
T=9.474-9.490
35370SHAFT ASSY, STATOR
main35370-12040i199106-199308
AISIN AW
main35370-32022i199005-199106
main35370-32050i199106-199207
TOYOTA
35616BWASHER, CLUTCH DRUM THRUST (FOR STATOR SHAFT)
main35616-32010i198705-199308
35617RING, CLUTCH DRUM OIL SEAL
main35617-12020×2i198708-198907
main35617-32010×2i198705-198708
main35617-32011×2i198708-198907

17 parts on this diagram · 1 diagram in section
