REAR DOOR LOCK & HANDLE

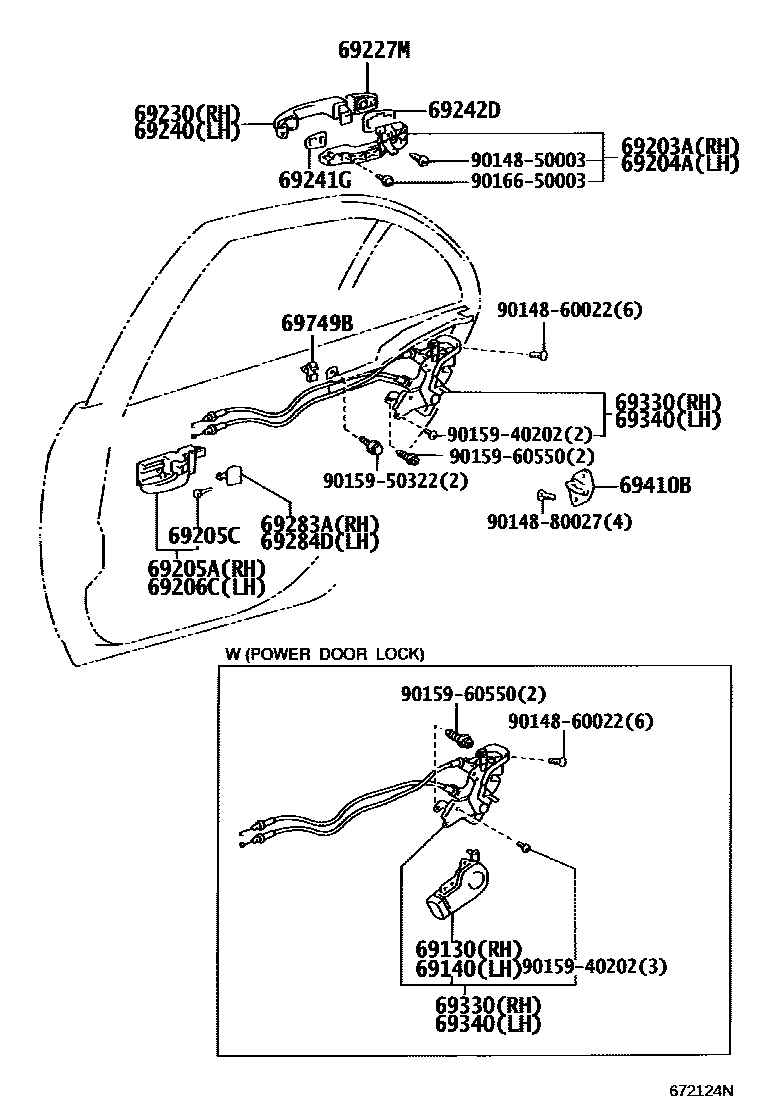

Parts diagram
69130ACTUATOR ASSY, REAR DOOR LOCK, RH
main69130-12040i200008-200702
69140ACTUATOR ASSY, REAR DOOR LOCK, LH
main69140-12040i200008-200702
69203AFRAME SUB-ASSY, REAR DOOR OUTSIDE HANDLE, RH
main69203-12010i200008-200208
main69203-12050i200208-200507
main69203-12080i200404-200702
69204AFRAME SUB-ASSY, REAR DOOR OUTSIDE HANDLE, LH
main69204-12010i200008-200208
main69204-12050i200208-200507
main69204-12080i200404-200702
69205AHANDLE SUB-ASSY, REAR DOOR INSIDE, RH
main69205-0D070-A0i200303-200507
IVORY,TRIM0#,(L)
main69205-0D070-A0i200507
IVORY,TRIM0#
main69205-0D070-B0i200303-200404
DK.GRAY,TRIM1#,(L)
main69205-0D070-B2i200303-200404
MD.GRAY,TRIM1#,(L)
main69205-12190-A0i200110-200708
*CR,IVORY,TRIM0#
main69205-12190-B1i200110-200609
*CR,DK.GRAY,TRIM1#
main69205-12190-B3i200209-200708
*CR,MD.GRAY,TRIM1#
main69205-12200-A0i200008-200708
IVORY,TRIM0#
main69205-12200-A0i200303-200507
IVORY,TRIM0#,(J)
main69205-12200-B0i200008-200209
STONE,TRIM1#
main69205-12200-B1i200110-200609
DK.GRAY,TRIM1#
main69205-12200-B1i200303-200404
DK.GRAY,TRIM1#,(J)
main69205-12200-B4i200209-200708
MD.GRAY,TRIM1#
main69205-12200-B4i200303-200404
MD.GRAY,TRIM1#,(J)
69205CCUSHION(FOR REAR DOOR INSIDE HANDLE)
main90541-04027i200008-200702
69206CHANDLE SUB-ASSY, REAR DOOR INSIDE, LH
main69206-0D070-A0i200303-200507
IVORY,TRIM0#,(L)
main69206-0D070-A0i200507
IVORY,TRIM0#
main69206-0D070-B0i200303-200404
DK.GRAY,TRIM1#,(L)
main69206-0D070-B2i200303-200404
MD.GRAY,TRIM1#,(L)
main69206-12190-A0i200110-200708
*CR,IVORY,TRIM0#
main69206-12190-A0i200404-200702
IVORY,TRIM0#
main69206-12190-B1i200110-200609
*CR,DK.GRAY,TRIM1#
main69206-12190-B3i200209-200708
*CR,MD.GRAY,TRIM1#
main69206-12200-A0i200008-200708
IVORY,TRIM0#
main69206-12200-A0i200303-200507
IVORY,TRIM0#,(J)
main69206-12200-B0i200008-200209
STONE,TRIM1#
main69206-12200-B1i200303-200404
DK.GRAY,TRIM1#,(J)
main69206-12200-B1i200110-200609
DK.GRAY,TRIM1#
main69206-12200-B4i200209-200708
MD.GRAY,TRIM1#
main69206-12200-B4i200303-200404
MD.GRAY,TRIM1#,(J)
69227MCOVER, REAR DOOR OUTSIDE HANDLE
main69227-12080i200404-200708
*CR
main69227-12080i200008-200404
*CR,*CR
main69227-42060i200008-200708
BLACK MATERIAL
main69227-42070-02i200404-200708
WHITE PEARL CS.,073
main69227-42070-A2i200202-200507
CKD COLOR,000
main69227-42070-A3i200008-200708
SUPER WHITE 2,040
main69227-42070-B1i200008-200708
SILVER ME.GR.,1D9
main69227-42070-B2i200008-200404
SILVER ME.,199
main69227-42070-B3i200404-200702
SILVER ME.,1C0
main69227-42070-B8i200110-200404
GRAY M.M.,1C3
main69227-42070-C1i200008-200110
BLACK ME,205
main69227-42070-C2i200008-200708
BLACK MC.,209
main69227-42070-D1i200008-200708
SUPER RED II,3E5
main69227-42070-D2i200110-200404
RED M.M.,3N8
main69227-42070-D5i200008-200404
BORDEAUX MC.,3P2
main69227-42070-E8i200507-200509
LIMITED(G.C.C.),PALE ORANGE MICA METALLIC,4M9
main69227-42070-G0i200404-200702
DK.GREEN M.M.,6S3
main69227-42070-G1i200110-200404
DARK GREEN MC.,6R4
main69227-42070-H0i200008-200209
TURQUOISE M.M.,769
main69227-42070-J2i200008-200708
DK.BLUE M.M.,8P4
main69227-42070-J7i200110-200404
GRAYISH BLUE M.M.,8Q3
main69227-42070-J8i200110-200404
DK.BLUE,8Q4
main69227-42070-K0i200110-200404
DARK PURPLE MC.,946
main69227-42070-P0i200008-200611
SILVER M.M.,1E7
main69227-42070-P6i200611-200708
SILVER ME.,1E7
main69227-42070-R2i200404-200702
LT.BLUE M.M.,8S1
main69227-42070-R3i200404-200708
LT.BLUE ME.,8Q6
main69227-42070-X2i200404-200702
DK. RED M.M.,3Q3
main69227-42901i200507
LESS COLOR
69230HANDLE ASSY, REAR DOOR OUTSIDE, RH
main69210-12260i200102-200708
PLATING
main69211-12200i200008-200102
PLATED
main69211-12220-02i200404-200708
WHITE PEARL CS.,073
main69211-12220-A0i200101-200708
SUPER WHITE 2,040
main69211-12220-A2i200202-200507
CKD COLOR,000
main69211-12220-B0i200101-200404
SILVER ME.,199
main69211-12220-B1i200101-200708
SILVER ME.GR.,1D9
main69211-12220-B2i200404-200702
SILVER ME.,1C0
main69211-12220-B8i200110-200404
GRAY M.M.,1C3
main69211-12220-C0i200101-200110
BLACK ME,205
main69211-12220-C2i200101-200708
BLACK MC.,209
main69211-12220-D0i200101-200708
SUPER RED II,3E5
main69211-12220-D1i200110-200404
RED M.M.,3N8
main69211-12220-D2i200101-200404
BORDEAUX MC.,3P2
main69211-12220-G0i200110-200404
DARK GREEN MC.,6R4
main69211-12220-G1i200404-200702
DK.GREEN M.M.,6S3
main69211-12220-H1i200101-200209
TURQUOISE M.M.,769
main69211-12220-J0i200101-200708
DK.BLUE M.M.,8P4
main69211-12220-J5i200110-200404
GRAYISH BLUE M.M.,8Q3
main69211-12220-J6i200110-200404
DK.BLUE,8Q4
main69211-12220-K0i200110-200404
DARK PURPLE MC.,946
main69211-12220-L2i200507-200509
LIMITED(G.C.C.),BEIGE ME.,4M9
main69211-12220-P0i200101-200611
SILVER M.M.,1E7
main69211-12220-P6i200611-200708
SILVER ME.,1E7
main69211-12220-R2i200404-200702
LT.BLUE M.M.,8S1
main69211-12220-R3i200404-200708
LT.BLUE ME.,8Q6
main69211-12220-X2i200404-200702
DK. RED M.M.,3Q3
main69211-12902i200103-200507
PAINT REQ.,PAKISTAN OR TAIWAN SPEC
main69211-12903i200507
PAINT REQ.
main69211-42010i200008-200708
NO PAINT REQ.
main69211-42020-A3i200008-200101
SUPER WHITE 2,040
main69211-42020-B2i200008-200101
SILVER ME.,199
main69211-42020-B3i200008-200101
SILVER ME.GR.,1D9
main69211-42020-C1i200008-200101
BLACK ME,205
main69211-42020-D1i200008-200101
SUPER RED II,3E5
main69211-42020-H0i200008-200101
TURQUOISE M.M.,769
main69211-42020-J2i200008-200101
DK.BLUE M.M.,8P4
69240HANDLE ASSY, REAR DOOR OUTSIDE, LH
main69210-12260i200102-200708
PLATING
main69211-12200i200008-200102
PLATED
main69211-12220-02i200404-200708
WHITE PEARL CS.,073
main69211-12220-A0i200101-200708
SUPER WHITE 2,040
main69211-12220-A2i200202-200507
CKD COLOR,000
main69211-12220-B0i200101-200404
SILVER ME.,199
main69211-12220-B1i200101-200708
SILVER ME.GR.,1D9
main69211-12220-B2i200404-200702
SILVER ME.,1C0
main69211-12220-B8i200110-200404
GRAY M.M.,1C3
main69211-12220-C0i200101-200110
BLACK ME,205
main69211-12220-C2i200101-200708
BLACK MC.,209
main69211-12220-D0i200101-200708
SUPER RED II,3E5
main69211-12220-D1i200110-200404
RED M.M.,3N8
main69211-12220-D2i200101-200404
BORDEAUX MC.,3P2
main69211-12220-G0i200110-200404
DARK GREEN MC.,6R4
main69211-12220-G1i200404-200702
DK.GREEN M.M.,6S3
main69211-12220-H1i200101-200209
TURQUOISE M.M.,769
main69211-12220-J0i200101-200708
DK.BLUE M.M.,8P4
main69211-12220-J5i200110-200404
GRAYISH BLUE M.M.,8Q3
main69211-12220-J6i200110-200404
DK.BLUE,8Q4
main69211-12220-K0i200110-200404
DARK PURPLE MC.,946
main69211-12220-L2i200507-200509
LIMITED(G.C.C.),BEIGE ME.,4M9
main69211-12220-P0i200101-200611
SILVER M.M.,1E7
main69211-12220-P6i200611-200708
SILVER ME.,1E7
main69211-12220-R2i200404-200702
LT.BLUE M.M.,8S1
main69211-12220-R3i200404-200708
LT.BLUE ME.,8Q6
main69211-12220-X2i200404-200702
DK. RED M.M.,3Q3
main69211-12902i200103-200507
PAINT REQ.,PAKISTAN OR TAIWAN SPEC
main69211-12903i200507
PAINT REQ.
main69211-42010i200008-200708
NO PAINT REQ.
main69211-42020-A3i200008-200101
SUPER WHITE 2,040
main69211-42020-B2i200008-200101
SILVER ME.,199
main69211-42020-B3i200008-200101
SILVER ME.GR.,1D9
main69211-42020-C1i200008-200101
BLACK ME,205
main69211-42020-D1i200008-200101
SUPER RED II,3E5
main69211-42020-H0i200008-200101
TURQUOISE M.M.,769
main69211-42020-J2i200008-200101
DK.BLUE M.M.,8P4
69241GPAD, REAR DOOR OUTSIDE HANDLE, FRONT
main69241-42020i200008-200702
69242DPAD, REAR DOOR OUTSIDE HANDLE, LH
main69242-42010i200008-200711
main69242-52020i200712
69283APLUG, REAR DOOR INSIDE HANDLE BEZEL, RH
main69283-12040-A0i200008-200708
IVORY,TRIM0#
main69283-12040-B0i200008-200209
STONE,TRIM17
main69283-12040-B0i200008-200209
STONE,TRIM1#
main69283-12040-B1i200110-200609
DK.GRAY,TRIM1#
main69283-12040-B2i200008-200209
MD.GRAY,TRIM15
main69283-12040-B2i200209-200708
MD.GRAY,TRIM1#
69284DPLUG, REAR DOOR INSIDE HANDLE BEZEL, LH
main69283-12040-A0i200008-200708
IVORY,TRIM0#
main69283-12040-B0i200008-200209
STONE,TRIM1#
main69283-12040-B0i200008-200209
STONE,TRIM17
main69283-12040-B1i200110-200609
DK.GRAY,TRIM1#
main69283-12040-B2i200209-200708
MD.GRAY,TRIM1#
main69283-12040-B2i200008-200209
MD.GRAY,TRIM15
69330LOCK ASSY, REAR DOOR, RH
main69050-12350i200008-200702
W(POWER DOOR LOCK)
main69330-02130i200708
main69330-12380i200008-200708
69340LOCK ASSY, REAR DOOR, LH
main69060-12350i200008-200702
W(POWER DOOR LOCK)
main69340-02130i200708
main69340-12380i200008-200708
69410BPLATE ASSY, REAR DOOR LOCK STRIKER
main69410-02070i200707
main69410-20110i200008-200707
main69410-33010i200610-200702
69749BCLAMP, REAR DOOR LOCK LINK
main69749-32040i200008-200702
9014850003
9014860022
9014880027
9015940202
9015950322
9015960550
9016650003

25 parts on this diagram · 1 diagram in section
