OIL COOLER & TUBE (ATM)

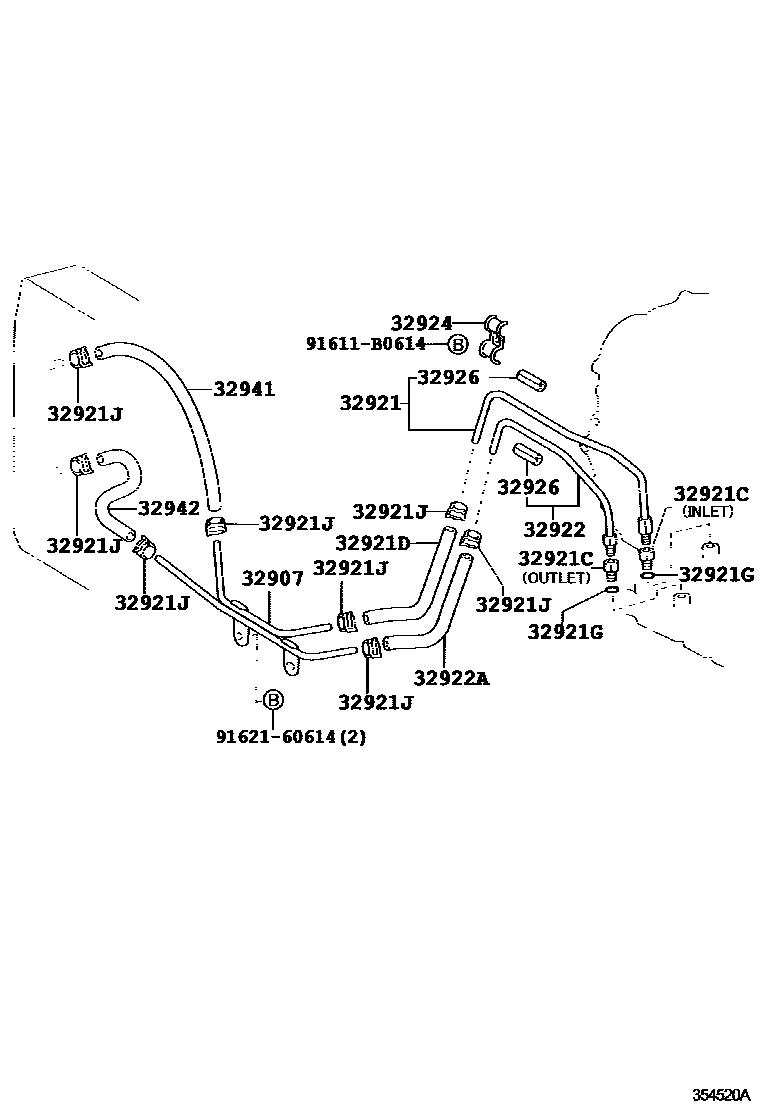

Parts diagram
32907TUBE SUB-ASSY, OIL COOLER OUTLET, NO.2
main32907-12020i200402-200705
32921TUBE, OIL COOLER INLET, NO.1
main32921-02210i200402-200705
32921CUNION(FOR OIL COOLER TUBE)
main90404-13005i201210
INLET
main90404-13007i200705-201210
OUTLET
main90404-14007i200402-200705
OUTLET
main90407-14003i200402-200705
INLET
32921DHOSE(FOR OIL COOLER INLET)
main32943-12010i200402-200705
32921GRING, O(FOR OIL COOLER TUBE UNION)
main90301-10018×2i201307
main90301-10189×2i200402-200705
32921JCLIP(FOR OIL COOLER HOSE)
main90466-C0026×6i201307
main96135-51300×8i200402-200705
main96137-41501×6i200705-201210
32922TUBE, OIL COOLER OUTLET, NO.1
main32922-02170i200402-200705
32922AHOSE(FOR OIL COOLER OUTLET)
main90445-15020i200402-200705
32924CLAMP, OIL COOLER TUBE, NO.2
main90462-10127i200402-200705
32926CUSHION, OIL COOLER TUBE(ATM)
main32926-10010×2i200402-200705
L=30,ID=8
32941HOSE, OIL COOLER INLET, NO.1
main32943-02150i201210
main90445-15039i200402-200705
32942HOSE, OIL COOLER OUTLET, NO.1
main90445-15050i200402-200705
main90445-C0005i200705-201210
91611B0614
9162160614

14 parts on this diagram · 2 diagrams in section
