WIRING & CLAMP

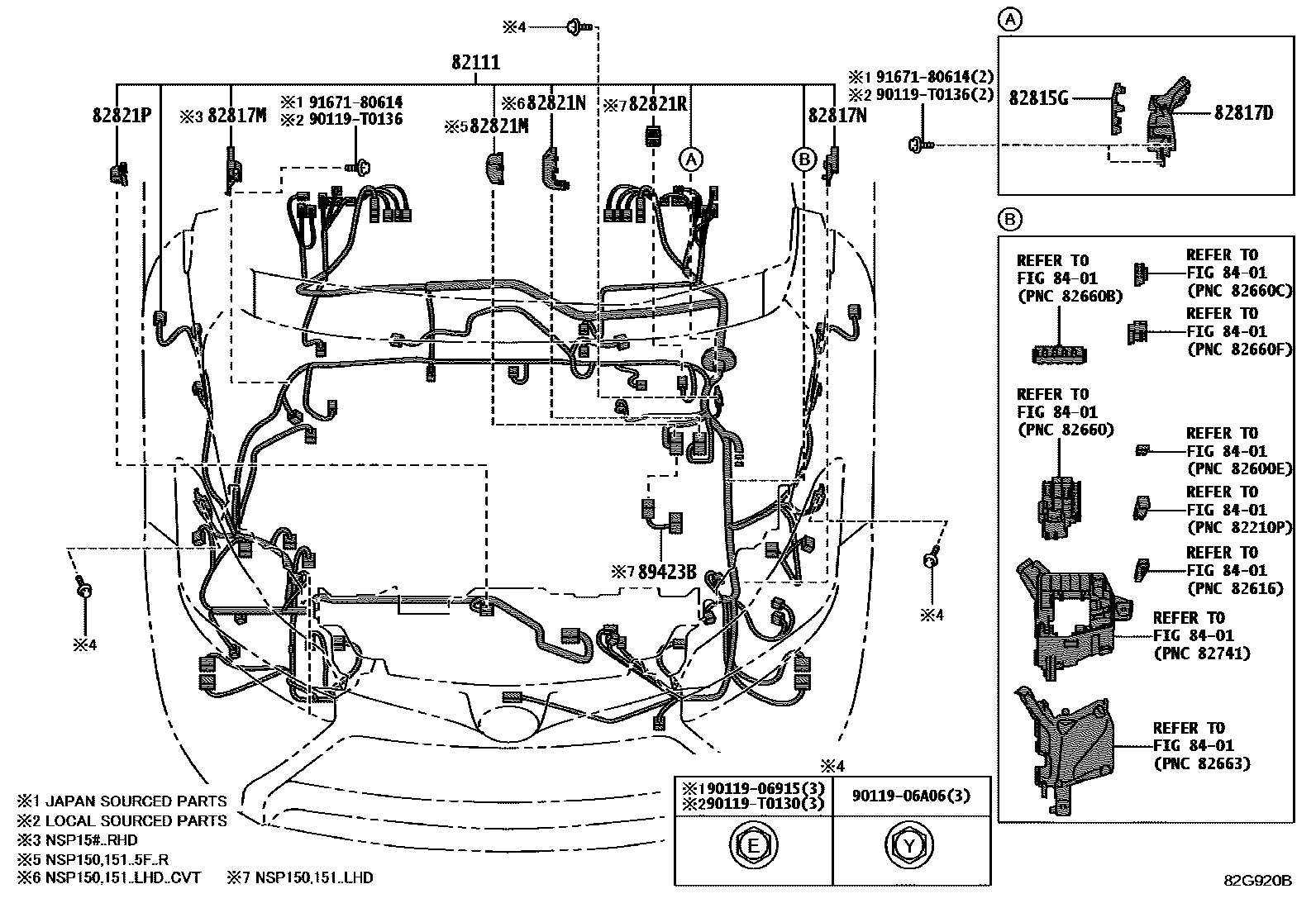

Parts diagram
82111WIRE, ENGINE ROOM MAIN
main82111-F5P00supersedes 82111-F5J50i202303
YP2 PACKAGE&ACTIVE SAFETY PACKAGE-WITH
main82111-F5P70supersedes 82111-F5J50i202303
YP2 PACKAGE
main82111-F5P80supersedes 82115-F5S10i202303
G PACKAGE&YP2 PACKAGE&MULTI-INFORMATION DISPLAY-WITH(TFT DISPLAY)
main82111-F5P90supersedes 82115-F5S10i202303
YP2 PACKAGE
main82111-F5Q00supersedes 82111-F5L50i202303
YP2 PACKAGE&ACTIVE SAFETY PACKAGE-WITH
main82111-F5Q10supersedes 82111-F5L50i202303
YP2 PACKAGE
main82111-F5Q20i202303
E-SPORT PACKAGE(GRADE MARK(S))&YP2 PACKAGE&ACTIVE SAFETY PACKAGE-WITH
main82111-F5Q30i202303
E-SPORT PACKAGE(GRADE MARK(S))&YP2 PACKAGE
main82111-F5Q40supersedes 82111-F5L50i202303
E-SPORT PACKAGE(GRADE MARK(S))&YP2 PACKAGE&ACTIVE SAFETY PACKAGE-WITH
main82115-F5R90supersedes 82111-F5L50i202303
E-SPORT PACKAGE(GRADE MARK(S))&YP2 PACKAGE
main82115-F5S00supersedes 82111-F5N90i202303
YP2 PACKAGE
main82115-F5S20supersedes 82115-F5S10i202303
G PACKAGE&MULTI-INFORMATION DISPLAY-WITH(TFT DISPLAY)
main82115-F5S30supersedes 82115-F5S10i202303
ECO PACKAGE&YP2 PACKAGE&MULTI-INFORMATION DISPLAY-WITHOUT
main82115-F5S60i202303
CHILE SPEC&AUDIO-RADIOLESS 4SPEAKER; COSTA RICA SPEC; GUATEMALA&AUDIO-RADIO LESS & 6SPEAKER; GUATEMALA&AUDIO-RADIOLESS 6SPEAKER & W(AUDIO LESS COVER)
main82115-F5S70supersedes 82111-F5L50i202303
ECUADOR&AUDIO-RADIOLESS 4SPEAKER
main82115-F5S80supersedes 82111-F5L50i202303
CHILE SPEC&AUDIO-RADIOLESS 4SPEAKER; COSTA RICA SPEC
main82115-F5S90i202303
CHILE SPEC&YP2 PACKAGE&ACTIVE SAFETY PACKAGE-WITH&AUDIO-RADIOLESS 4SPEAKER; COSTA RICA SPEC&YP2 PACKAGE&ACTIVE SAFETY PACKAGE-WITH; GUATEMALA&YP2 PACKAGE&ACTIVE SAFETY PACKAGE-WITH&AUDIO-RADIO LESS & 6SPEAKER; GUATEMALA&YP2 PACKAGE&ACTIVE SAFETY PACKAGE-WITH&AUDIO-RADIOLESS 6SPEAKER & W(AUDIO LESS COVER); YP2 PACKAGE&ACTIVE SAFETY PACKAGE-WITH
main82115-F5T00i202303
CHILE SPEC&YP2 PACKAGE&AUDIO-RADIOLESS 4SPEAKER; COSTA RICA SPEC&YP2 PACKAGE; GUATEMALA&YP2 PACKAGE&AUDIO-RADIO LESS & 6SPEAKER; GUATEMALA&YP2 PACKAGE&AUDIO-RADIOLESS 6SPEAKER & W(AUDIO LESS COVER); YP2 PACKAGE
main82115-F5T40supersedes 82111-F5L50i202303
CHILE SPEC&YP2 PACKAGE&ACTIVE SAFETY PACKAGE-WITH&AUDIO-RADIOLESS 4SPEAKER; COSTA RICA SPEC&YP2 PACKAGE&ACTIVE SAFETY PACKAGE-WITH; YP2 PACKAGE&ACTIVE SAFETY PACKAGE-WITH
main82115-F5T50supersedes 82111-F5L50i202303
CHILE SPEC&YP2 PACKAGE&AUDIO-RADIOLESS 4SPEAKER; COSTA RICA SPEC&YP2 PACKAGE; YP2 PACKAGE
main82115-F5T80supersedes 82111-F5L50i202303
ECUADOR&YP2 PACKAGE&ACTIVE SAFETY PACKAGE-WITH&AUDIO-RADIOLESS 4SPEAKER
main82115-F5T90supersedes 82111-F5L50i202303
ECUADOR&YP2 PACKAGE&AUDIO-RADIOLESS 4SPEAKER
main82115-F5U00i202303
CHILE SPEC&E-SPORT PACKAGE(GRADE MARK(S))&YP2 PACKAGE&ACTIVE SAFETY PACKAGE-WITH&AUDIO-RADIOLESS 4SPEAKER; COSTA RICA SPEC&E-SPORT PACKAGE(GRADE MARK(S))&YP2 PACKAGE&ACTIVE SAFETY PACKAGE-WITH; GUATEMALA&E-SPORT PACKAGE(GRADE MARK(S))&YP2 PACKAGE&ACTIVE SAFETY PACKAGE-WITH&AUDIO-RADIO LESS & 6SPEAKER; GUATEMALA&E-SPORT PACKAGE(GRADE MARK(S))&YP2 PACKAGE&ACTIVE SAFETY PACKAGE-WITH&AUDIO-RADIOLESS 6SPEAKER & W(AUDIO LESS COVER)
main82115-F5U10i202303
CHILE SPEC&E-SPORT PACKAGE(GRADE MARK(S))&YP2 PACKAGE&AUDIO-RADIOLESS 4SPEAKER; COSTA RICA SPEC&E-SPORT PACKAGE(GRADE MARK(S))&YP2 PACKAGE; GUATEMALA&E-SPORT PACKAGE(GRADE MARK(S))&YP2 PACKAGE&AUDIO-RADIO LESS & 6SPEAKER; GUATEMALA&E-SPORT PACKAGE(GRADE MARK(S))&YP2 PACKAGE&AUDIO-RADIOLESS 6SPEAKER & W(AUDIO LESS COVER)
main82115-F5U20supersedes 82111-F5L50i202303
ECUADOR&E-SPORT PACKAGE(GRADE MARK(S))&YP2 PACKAGE&ACTIVE SAFETY PACKAGE-WITH&AUDIO-RADIOLESS 4SPEAKER
main82115-F5U30supersedes 82111-F5L50i202303
ECUADOR&E-SPORT PACKAGE(GRADE MARK(S))&YP2 PACKAGE&AUDIO-RADIOLESS 4SPEAKER
main82115-F5U40supersedes 82111-F5L50i202303
CHILE SPEC&E-SPORT PACKAGE(GRADE MARK(S))&YP2 PACKAGE&ACTIVE SAFETY PACKAGE-WITH&AUDIO-RADIOLESS 4SPEAKER; COSTA RICA SPEC&E-SPORT PACKAGE(GRADE MARK(S))&YP2 PACKAGE&ACTIVE SAFETY PACKAGE-WITH
main82115-F5U50supersedes 82111-F5L50i202303
CHILE SPEC&E-SPORT PACKAGE(GRADE MARK(S))&YP2 PACKAGE&AUDIO-RADIOLESS 4SPEAKER; COSTA RICA SPEC&E-SPORT PACKAGE(GRADE MARK(S))&YP2 PACKAGE
main82115-F5U60supersedes 82115-F5S10i202303
ECO PACKAGE&MULTI-INFORMATION DISPLAY-WITHOUT
main82115-F5V00supersedes 82115-F5U80i202305
YP1 PACKAGE
main82115-F5V10supersedes 82115-F5U90i202305
YP1 PACKAGE
main82115-F5V50supersedes 82115-F5V30i202304
YP2 PACKAGE
main82115-F5V60supersedes 82115-F5V20i202304
YP2 PACKAGE
main82115-F5V70supersedes 82115-F5V40i202304
YP2 PACKAGE
main82115-F5W20supersedes 82115-F5V80i202407
YP2 PACKAGE
main82115-F5W30supersedes 82115-F5V90i202407
YP2 PACKAGE
main82115-F5W40supersedes 82115-F5W00i202407
YP2 PACKAGE
main82115-F5W50supersedes 82115-F5W10i202407
YP2 PACKAGE
main82115-F5W80supersedes 82115-F5W60i202407
YP2 PACKAGE
main82115-F5W90supersedes 82115-F5W70i202407
YP2 PACKAGE
82815GCOVER, WIRING HARNESS PROTECTOR NO.5
main82815-0D350i202303
82817PROTECTOR, WIRING HARNESS, NO.1
main82817-0D700i202303
82817DPROTECTOR, WIRING HARNESS, NO.5
main82817-0D580i202303
82817MPROTECTOR, WIRING HARNESS, NO.12
main82817-0DB00i202303
82817NPROTECTOR, WIRING HARNESS, NO.13
main82817-0DB10i202303
82821MCOVER, CONNECTOR
main82821-12570i202303
82821NCOVER, CONNECTOR
main82821-52240i202303
82821PCOVER, CONNECTOR
main82821-30650i202303
82821RCOVER, CONNECTOR
main82821-30600×2i202303
8401SWITCH & RELAY & COMPUTER
89423BWIRE, VACUUM SENSOR
main89423-0D020i202303
9011906915
9011906A06
90119T0130
90119T0136
9167180614

17 parts on this diagram · 13 diagrams in section
