HEATING & AIR CONDITIONING - CONTROL & AIR DUCT

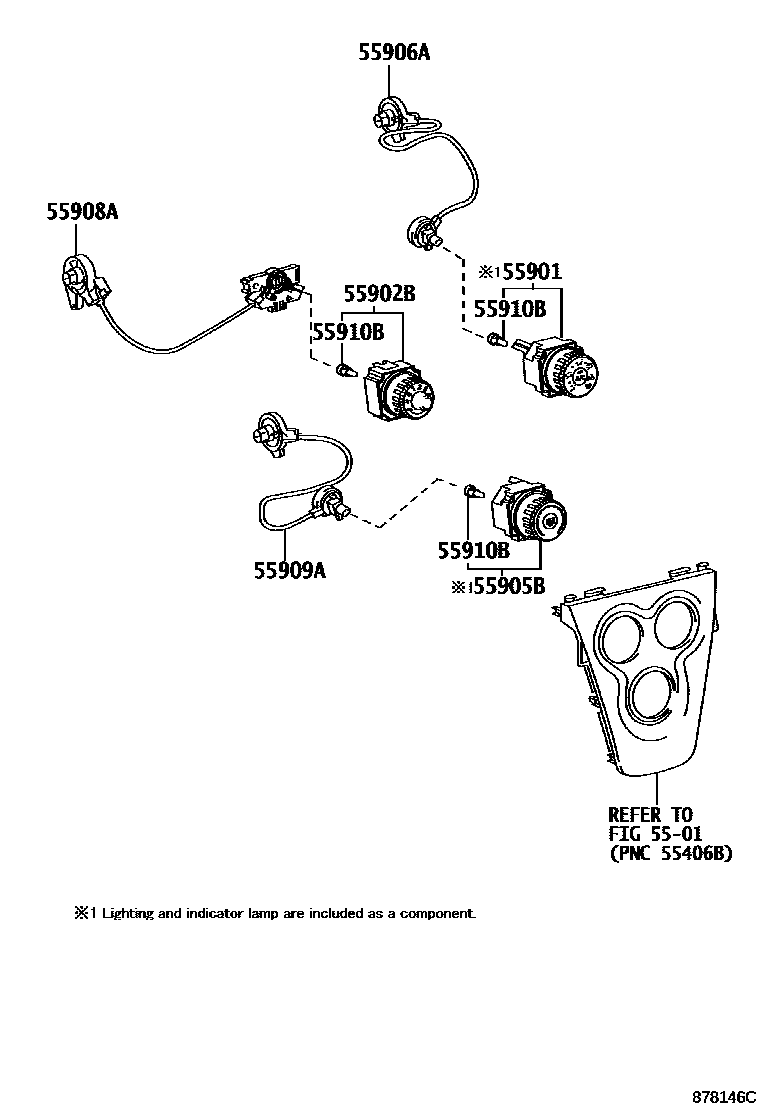

Parts diagram
5501INSTRUMENT PANEL & GLOVE COMPARTMENT
55901BASE SUB-ASSY, HEATER CONTROL
main55901-52200i200601-200808
main55901-52330i201108
main55901-52340i200808-201307
55902BCONTROL SUB-ASSY, HEATER
main55902-52060i200601-200808
main55902-52160i200808
55905BKNOB, HEATER CONTROL, NO.2
main55903-52150i200601-200808
REAR WINDOW DEFOGGER-WITH
main55903-52170i200601-200808
main55903-52470i200808
main55903-52490i200808-201307
55906ACABLE SUB-ASSY, DEFROSTER DAMPER CONTROL
main55906-52132i200601-201607
55908ACABLE SUB-ASSY, AIR INLET DAMPER CONTROL
main55908-52120i200601-201307
main55908-52130i200601-201607
55909ACABLE SUB-ASSY, AIRMIX DAMPER CONTROL
main55909-52120i200601-201607
55910BBULB, HEATER CONTROL
main90010-01113i200601-200808
FRONT AIR CONDITIONER-WITH(DEALER KIT)
main90010-01113i200808

8 parts on this diagram · 4 diagrams in section
