CARBURETOR

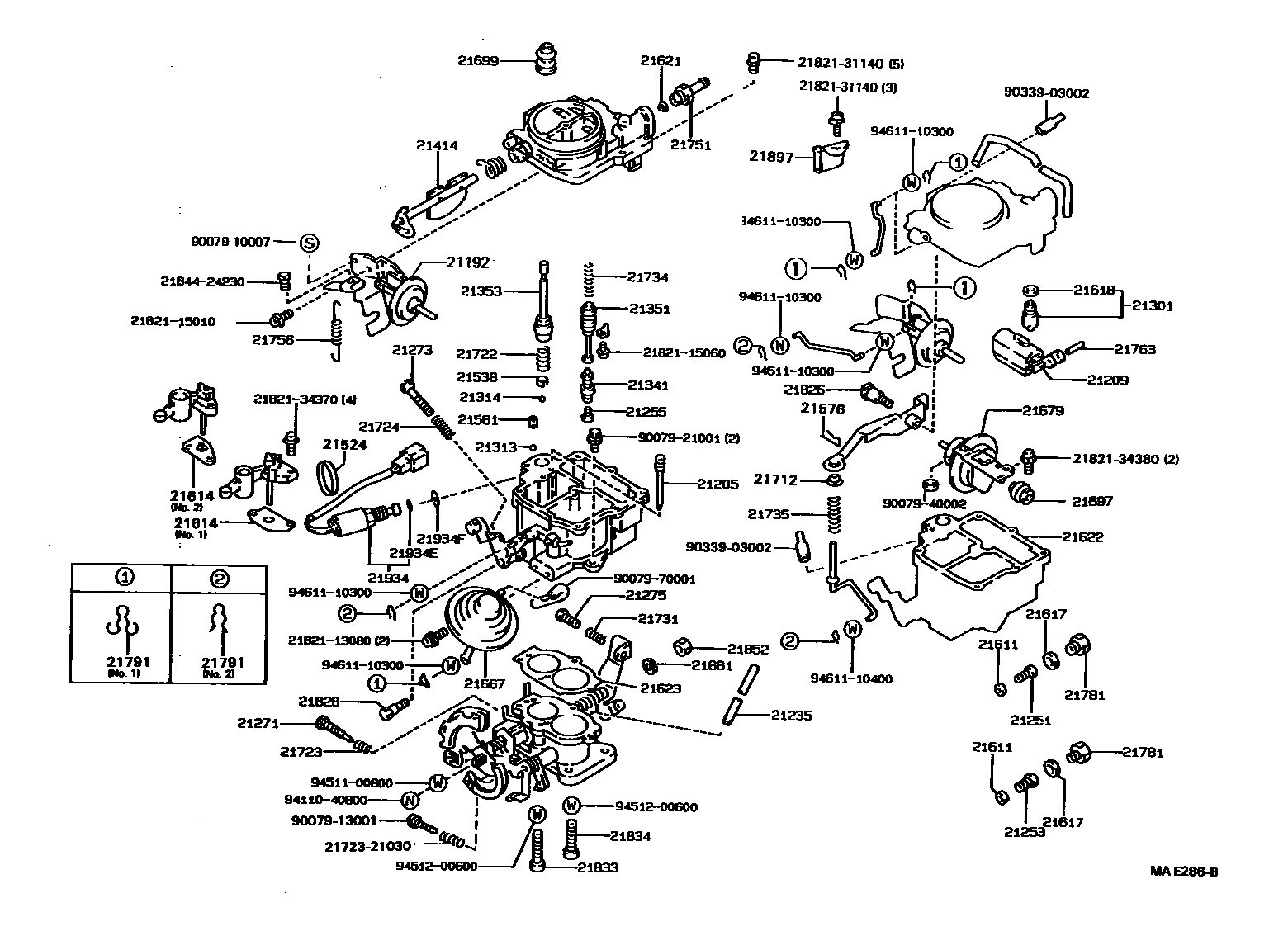

Parts diagram
21192BREAKER
main21192-10060i199009-199208
main21192-11840i199208-199409
NO.1
main21192-11851i199208-199409
NO.2
21205JET SUB-ASSY, SLOW
main21205-11840i199208-199409
main21205-24510i199009-199208
21209FLOAT SUB-ASSY
main21209-11780i199208-199409
main21209-13310i199009-199208
21235PIPE OR HOSE, CONNECTING
main21235-10050i199009-199208
21251JET, 1ST MAIN
main90999-41101i199208-199409
main90999-41104i199009-199208
21253JET, 2ND MAIN
main90999-42153i199009-199208
main90999-42165i199208-199409
21255JET, POWER
main90999-43058i199009-199208
21271SCREW, IDLE ADJUSTING
main21271-10060i199009-199208
main21271-11840i199208-199409
main21271-1B020i199308-199409
21273SCREW, THROTTLE ADJUSTING
main21273-24231i199009-199409
21275SCREW, ADJUSTING
main21275-10050i199009-199208
main21275-11630i199208-199409
21301VALVE SUB-ASSY, NEEDLE
main21301-11620i199208-199409
main21301-13310i199009-199208
21313BALL, STEEL, NO.1(FOR DISCHARGE WEIGHT)
main21313-11020i199009-199409
21314BALL, STEEL, NO.2(FOR PUMP PLUNGER)
main21314-60010i199009-199409
21341VALVE, POWER
main21304-30010i199009-199208
21351PISTON, POWER
main21351-33080i199009-199208
21353PLUNGER, PUMP
main21353-11840i199208-199409
main21353-13590i199009-199208
21414SHAFT, CHOKE
main21054-10050i199009-199208
main21054-11610i199208-199409
21524BRACKET(FOR DASH POT)
main21524-24231i199009-199208
21538RETAINER, BALL CHECK
main21538-31010i199009-199409
21561WEIGHT, PUMP DISCHARGE
main21561-22010i199009-199208
21576CLIP, PUMP STRAINER
main21576-27010i199009-199208
21611GASKET, MAIN JET
main21611-22010i199009-199409
21614GASKET, VENTURI
main21614-13430i199208-199409
2ND
main21614-13430i199009-199208
NO.1
main21614-24580i199208-199409
1ST
main21614-24580i199009-199208
NO.2
21617GASKET, MAIN PASSAGE PLUG
main21617-30010i199009-199409
21618GASKET, NEEDLE VALVE SEAT
main21618-14010i199009-199409
21621GASKET, UNION NIPPLE
main21633-24030i199009-199409
21622GASKET, AIR HORN
main21622-13430i199009-199409
21623GASKET, BODY FLANGE
main21623-11611i199208-199409
main21623-13430i199009-199208
21667DIAPHRAGM
main21667-11611i199208-199409
main21667-13290i199009-199208
21679POSITIONER
main21679-11630i199208-199308
main21679-11680i199208-199308
W(POWER STEERING)
main21679-11680i199308-199409
main21679-11750i199009-199208
W(POWER STEERING)
main21679-11770i199009-199208
21697BOOT(FOR SLIDING ROD)
main21699-41010i199009-199208
21699BOOT(FOR PUMP PLUNGER)
main21699-28150i199009-199409
21712BUSH, SLIDING ROD
main21712-38010i199009-199409
21722SPRING, PUMP DAMPING
main21722-22010i199009-199409
21723SPRING, IDLE ADJUSTING
main21723-21030i199009-199409
21724SPRING, THROTTLE ADJUSTING
main21864-24010i199208-199409
main21864-24230i199009-199208
main21864-24230i199208-199409
W(POWER STEERING)
21731SPRING, DASH POT OR POSITIONER ADJUSTING
main21723-21030i199009-199208
21734SPRING, POWER PISTON
main21734-11630i199208-199409
main21734-33081i199009-199208
21735SPRING, PUMP ARM
main21735-22010i199208-199409
main21735-23010i199009-199208
21751UNION, NIPPLE
main21751-10050i199009-199409
21756SPRING, BACK(FOR THROTTLE SHAFT)
main21864-13290i199009-199208
21763PIN, FLOAT LEVER
main21763-38010i199009-199409
21781PLUG, MAIN PASSAGE(FOR CARBURETOR JET)
main21781-15230i199009-199409
21791RING, SNAP, NO.1(FOR CARBURETOR LINK)
main21791-13010i199009-199208
NO.1
main21791-13011i199208-199409
TYPE 1
main21791-13011i199208-199409
TYPE 2
main21791-60010i199009-199208
NO.2
21826SCREW, PUMP ARM SET
main21826-31012i199009-199409
21828SCREW, 1ST IDLE SET
main21828-13310i199009-199208
21833SCREW, SET, NO.1(FOR CARBURETOR BODY SET)
main21835-40010i199009-199409
21834SCREW, SET, NO.2(FOR CARBURETOR BODY SET)
main21834-31010i199009-199409
21852NUT, THROTTLE LEVER SET
main21852-30010i199009-199409
21881WASHER, LOCK(FOR THROTTLE SHAFT)
main21881-60010i199009-199409
21897SUPPORT, FRONT(FOR CHOKE SHAFT)
main21897-24310i199009-199208
21934SOLENOID, THROTTLE VALVE
main21062-11750i199009-199208
main21062-11840i199208-199409
21934ERING, O(FOR SOLENOID VALVE)
main21655-44101i199009-199409
21934FGASKET
main21649-38010i199009-199409
2172321030SPRING, IDLE ADJUSTING
2182113080SCREW, 2ND THROTTLE VALVE SET
2182115010SCREW, 2ND THROTTLE VALVE SET
2182115060SCREW, 2ND THROTTLE VALVE SET
2182131140SCREW, 2ND THROTTLE VALVE SET
2182134370SCREW, 2ND THROTTLE VALVE SET
2182134380SCREW, 2ND THROTTLE VALVE SET
2184424230SCREW, CHOKE LEVER
9007910007
9007913001
9007921001
9007940002
9007970001
9033903002
9411040800
9451100800
9451200600
9461110300
9461110400

73 parts on this diagram · 2 diagrams in section
