FRONT DOOR LOCK & HANDLE

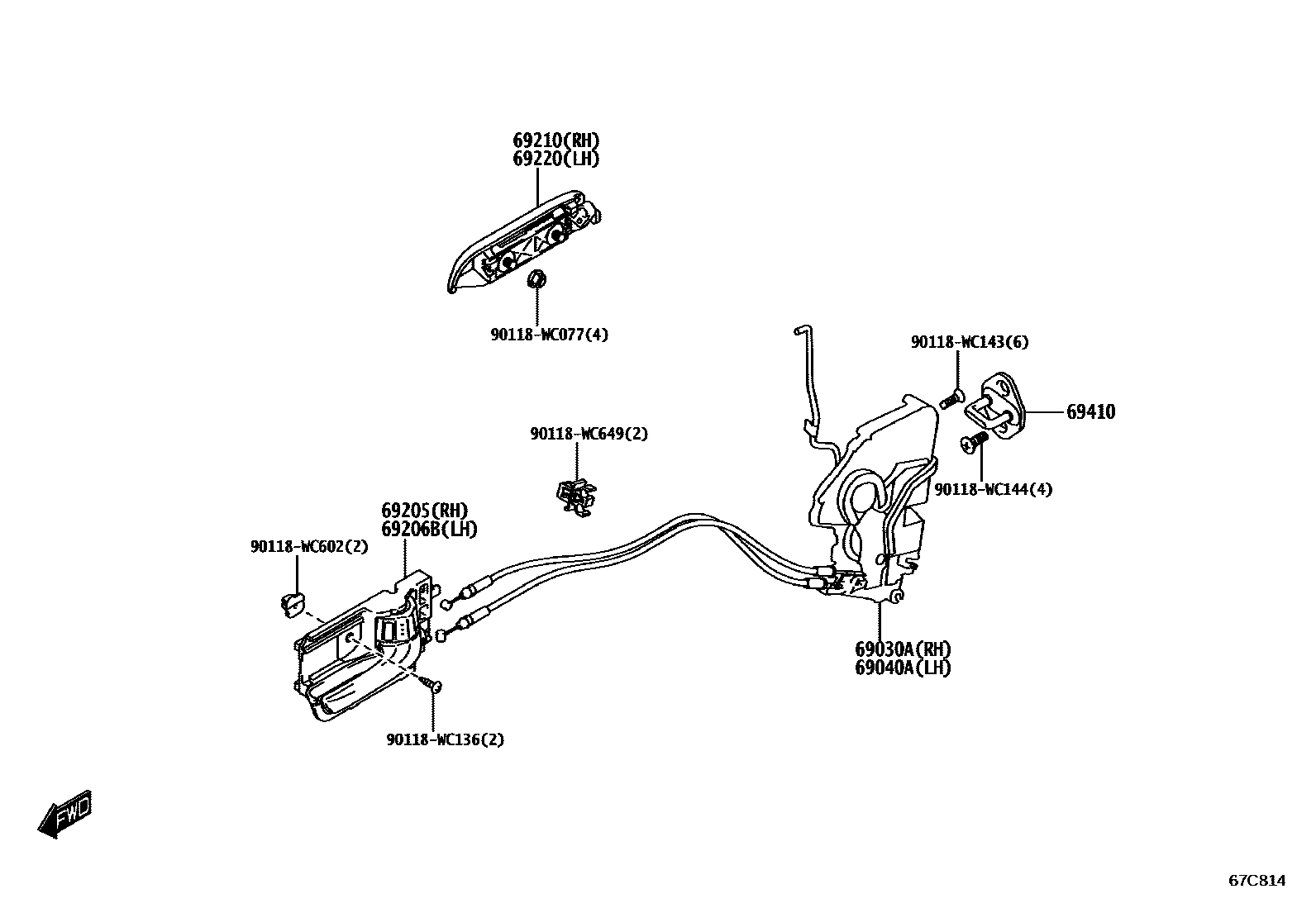

Parts diagram
69030ALOCK ASSY, FRONT DOOR W/MOTOR, RH
main69030-WC030i202301
POS.12
main69030-WC031i202301
POS.48
main69030-WC032i202301
POS.22
69040ALOCK ASSY, FRONT DOOR W/MOTOR, LH
main69040-WC030i202301
POS.12
main69040-WC031i202301
POS.22
main69040-WC032i202301
POS.48
69205HANDLE SUB-ASSY, FRONT DOOR INSIDE, RH
main69205-WC005i202301
POS.12
main69205-WC006i202301
POS.22
69206BHANDLE SUB-ASSY, FRONT DOOR INSIDE, LH
main69206-WC005i202301
POS.12
main69206-WC006i202301
POS.22
69210HANDLE ASSY, FRONT DOOR, OUTSIDE RH
main69230-WC024i202301
POS.12
main69230-WC025i202301
POS.36,TRIM06&WAJ
main69230-WC026i202301
POS.27,TRIM02&Z2S
main69230-WC027i202301
POS.13,TRIM04&Z4Q
main69230-WC028i202301
POS.18,TRIM07&ZAM
main69230-WC029i202301
POS.58,TRIM01&ZHJ
main69230-WC030i202301
POS.31,TRIM03&ZNZ
main69230-WC031i202301
POS.58,TRIM05&ZTL
69220HANDLE ASSY, FRONT DOOR OUTSIDE, LH
main69240-WC024i202301
POS.12
main69240-WC025i202301
POS.32,TRIM06&WAJ
main69240-WC026i202301
POS.27,TRIM02&Z2S
main69240-WC027i202301
POS.13,TRIM04&Z4Q
main69240-WC028i202301
POS.18,TRIM07&ZAM
main69240-WC029i202301
POS.58,TRIM01&ZHJ
main69240-WC030i202301
POS.31,TRIM03&ZNZ
main69240-WC031i202301
POS.58,TRIM05&ZTL
69410PLATE ASSY, FRONT DOOR LOCK STRIKER
main69410-WC002×2i202301-202310
POS.34
90118WC077
90118WC136
90118WC143
90118WC144
90118WC602
90118WC649

13 parts on this diagram · 1 diagram in section
