REAR DRUM BRAKE WHEEL CYLINDER & BACKING PLATE

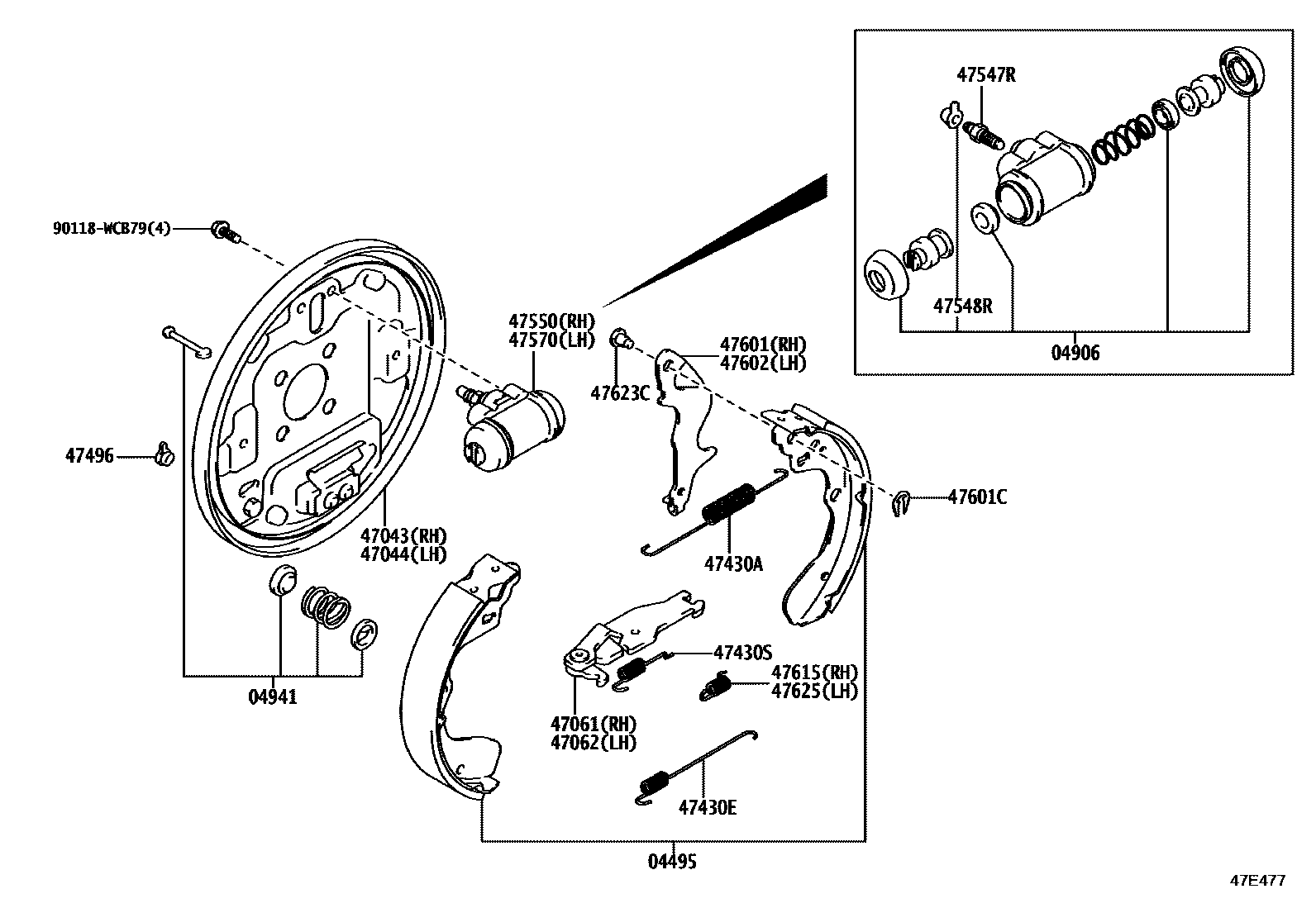

Parts diagram
04495SHOE KIT, REAR BRAKE
main04495-WC007i202308
04906CUP KIT, REAR WHEEL CYLINDER
main04906-WC003×2i202308
04941SPRING KIT, REAR BRAKE SHOE HOLD DOWN
main04941-WC003×2i202308
47043PLATE SUB-ASSY, BRAKE BACKING, REAR RH
main47043-WC007i202308
47044PLATE SUB-ASSY, BRAKE BACKING, REAR LH
main47044-WC007i202308
47061STRUT SET, PARKING BRAKE SHOE, RH
main47061-WC003i202308
47062STRUT SET, PARKING BRAKE SHOE, LH
main47062-WC003i202308
47430ASPRING, TENSION(FOR REAR BRAKE SHOE RETURN)
main90118-WCB38×2i202308
47430ESPRING, TENSION(FOR REAR BRAKE SHOE RETURN)
main90118-WCB39×2i202308
47430SSPRING, TENSION(FOR PARKING BRAKE SHOE STRUT)
main90118-WCB41×2i202308
47496PLUG, HOLE(FOR REAR BRAKE)
main47491-WC002×2i202308
47547RPLUG, BLEEDER(FOR DRUM BRAKE, REAR)
main47547-WC005×2i202308
47548RCAP, BLEEDER PLUG(FOR DRUM BRAKE, REAR)
main31478-WC003×2i202308
47550CYLINDER ASSY, REAR WHEEL BRAKE(FOR RH, FRONT OR UPPER)
main47550-WC005i202308
47570CYLINDER ASSY, REAR WHEEL BRAKE(FOR LH, FRONT OR UPPER)
main47550-WC005i202308
47601LEVER SUB-ASSY, PARKING BRAKE SHOE, RH(FOR REAR BRAKE)
main47643-WC003i202308
47601CWASHER, C(FOR REAR BRAKE)
main90118-WCC38×2i202308
47602LEVER SUB-ASSY, PARKING BRAKE SHOE, LH (FOR REAR BRAKE)
main47644-WC003i202308
47615SPRING, REAR BRAKE STRUT ANTI-RATTLE, RH
main90118-WCB42i202308
47623CPIN, PARKING BRAKE LEVER
main90118-WCF23×2i202308
47625SPRING, REAR BRAKE STRUT ANTI-RATTLE, LH
main90118-WCB42i202308
90118WCB79

22 parts on this diagram · 1 diagram in section
