E
EPC Data

DISC WHEEL & WHEEL CAP

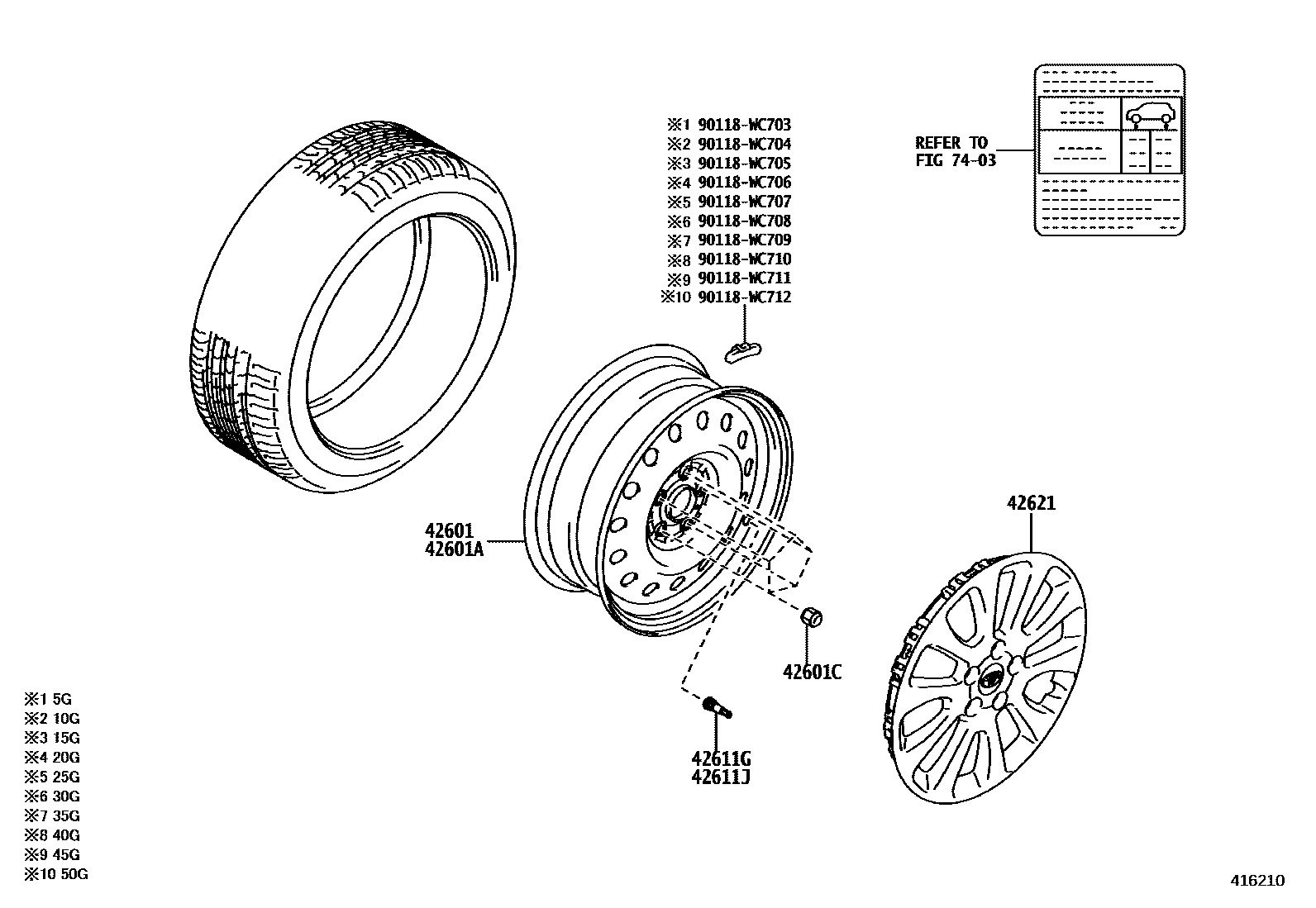

Parts diagram
42601WHEEL, DISC
main42611-WC023×4i202211
17X6.5J,POS.45; 17X6.5J,POS.47
main42611-WC024×4i202302
17X6.5J,POS.100; 17X6.5J,POS.101; 17X6.5J,POS.102; 17X6.5J,POS.103; 17X6.5J,POS.104; 17X6.5J,POS.105; 17X6.5J,POS.106; 17X6.5J,POS.55; 17X6.5J,POS.56; 17X6.5J,POS.57; 17X6.5J,POS.58; 17X6.5J,POS.59; 17X6.5J,POS.60; 17X6.5J,POS.61; 17X6.5J,POS.62; 17X6.5J,POS.63; 17X6.5J,POS.64; 17X6.5J,POS.65; 17X6.5J,POS.66; 17X6.5J,POS.67; 17X6.5J,POS.68; 17X6.5J,POS.69; 17X6.5J,POS.70; 17X6.5J,POS.71; 17X6.5J,POS.72; 17X6.5J,POS.73; 17X6.5J,POS.74; 17X6.5J,POS.75; 17X6.5J,POS.76; 17X6.5J,POS.77; 17X6.5J,POS.78; 17X6.5J,POS.79; 17X6.5J,POS.80; 17X6.5J,POS.81; 17X6.5J,POS.82; 17X6.5J,POS.83; 17X6.5J,POS.84; 17X6.5J,POS.85; 17X6.5J,POS.86; 17X6.5J,POS.87; 17X6.5J,POS.88; 17X6.5J,POS.89; 17X6.5J,POS.90; 17X6.5J,POS.91; 17X6.5J,POS.92; 17X6.5J,POS.93; 17X6.5J,POS.94; 17X6.5J,POS.95; 17X6.5J,POS.96; 17X6.5J,POS.97; 17X6.5J,POS.98; 17X6.5J,POS.99
main42611-WC026×4i202302
17X6J,POS.100; 17X6J,POS.101; 17X6J,POS.102; 17X6J,POS.103; 17X6J,POS.104; 17X6J,POS.105; 17X6J,POS.106; 17X6J,POS.55; 17X6J,POS.56; 17X6J,POS.57; 17X6J,POS.58; 17X6J,POS.59; 17X6J,POS.60; 17X6J,POS.61; 17X6J,POS.62; 17X6J,POS.63; 17X6J,POS.64; 17X6J,POS.65; 17X6J,POS.66; 17X6J,POS.67; 17X6J,POS.68; 17X6J,POS.69; 17X6J,POS.70; 17X6J,POS.71; 17X6J,POS.72; 17X6J,POS.73; 17X6J,POS.74; 17X6J,POS.75; 17X6J,POS.76; 17X6J,POS.77; 17X6J,POS.78; 17X6J,POS.79; 17X6J,POS.80; 17X6J,POS.81; 17X6J,POS.82; 17X6J,POS.83; 17X6J,POS.84; 17X6J,POS.85; 17X6J,POS.86; 17X6J,POS.87; 17X6J,POS.88; 17X6J,POS.89; 17X6J,POS.90; 17X6J,POS.91; 17X6J,POS.92; 17X6J,POS.93; 17X6J,POS.94; 17X6J,POS.95; 17X6J,POS.96; 17X6J,POS.97; 17X6J,POS.98; 17X6J,POS.99
42601AWHEEL, DISC (FOR SPARE)
main42611-WC023i202211
17X6.5J,POS.41; 17X6.5J,POS.42; 17X6.5J,POS.43; 17X6.5J,POS.44; 17X6.5J,POS.45; 17X6.5J,POS.46; 17X6.5J,POS.47; 17X6.5J,POS.48; 17X6.5J,POS.49; 17X6.5J,POS.50; 17X6.5J,POS.51; 17X6.5J,POS.52; 17X6.5J,POS.53; 17X6.5J,POS.54
42601CNUT, HUB (FOR AXLE)
main90118-WC685×20i202211
POS.41; POS.42; POS.43; POS.44; POS.45; POS.46; POS.47; POS.48; POS.49; POS.50; POS.51; POS.52; POS.53; POS.54
42611GVALVE (FOR TUBELESS TIRE)
main90118-WC493×4i202211
POS.41; POS.42; POS.43; POS.44; POS.45; POS.46; POS.47; POS.48; POS.49; POS.50; POS.51; POS.52; POS.53; POS.54
42611JVALVE (FOR TUBELESS TIRE SPARE)
main90118-WC493i202211
POS.41; POS.42; POS.43; POS.44; POS.45; POS.46; POS.47; POS.48; POS.49; POS.50; POS.51; POS.52; POS.53; POS.54
42621CAP, WHEEL
main42602-WC006×4i202211
POS.45; POS.47
7403CAUTION PLATE (EXTERIOR & INTERIOR)
90118WC703
90118WC704
90118WC705
90118WC706
90118WC707
90118WC708
90118WC709
90118WC710
90118WC711
90118WC712

17 parts on this diagram · 3 diagrams in section
