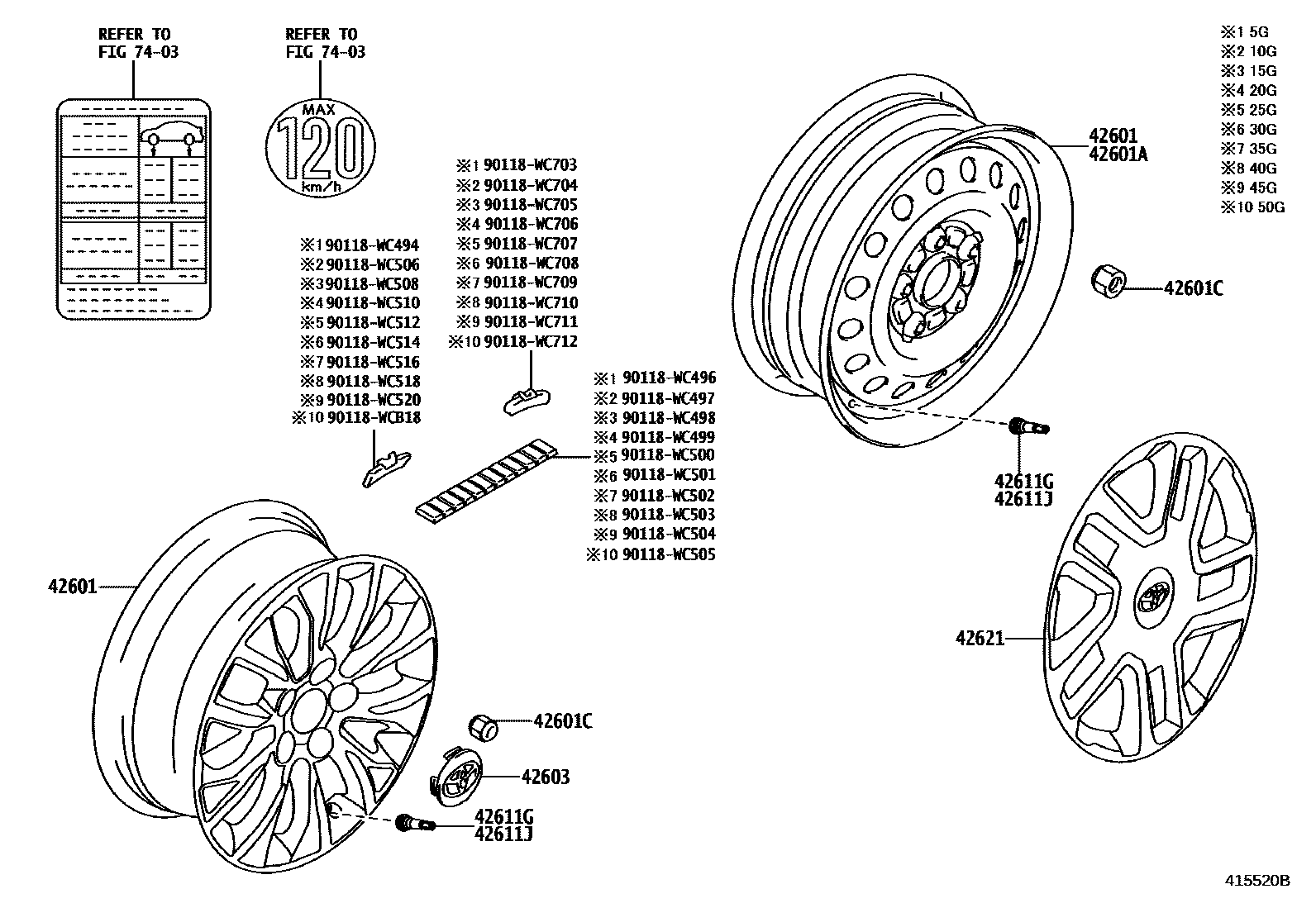

DISC WHEEL & WHEEL CAP

42601WHEEL, DISC

main42611-WC016×4iK15B..L202012

16X6J,POS.2

main42611-WC017×4iK15B..4FC..M; K15B..5F..M202012

16X6.5J,POS.3; 16X6.5J,POS.5

main42611-WC018×4iK15B..4FC..P; K15B..5F..P202012

16X6.5J,POS.1,VENDOR 1; 16X6.5J,POS.4,VENDOR 1

main42611-WC033×4iK15B..4FC..P; K15B..5F..P202012

16X6.5J,POS.1,VENDOR 2; 16X6.5J,POS.4,VENDOR 2

42601AWHEEL, DISC (FOR SPARE)

main42611-WC016iK15B..L202012

16X6J,POS.2

42601CNUT, HUB (FOR AXLE)

main90118-WC523×20iK15B..4FC..M; K15B..4FC..P; K15B..5F..M; K15B..5F..P202012

POS.1; POS.3; POS.4; POS.5

main90118-WC872×20iK15B..L202012

POS.2

42603ORNAMENT SUB-ASSY, WHEEL HUB

main42603-WC001×4iK15B..4FC..M; K15B..4FC..P; K15B..5F..M; K15B..5F..P202012

*ALU,POS.1; *ALU,POS.3; *ALU,POS.4; *ALU,POS.5

42611GVALVE (FOR TUBELESS TIRE)

main90118-WC493×4iK15B202012

42611JVALVE (FOR TUBELESS TIRE SPARE)

main90118-WC493iK15B202012

42621CAP, WHEEL

main42602-WC002×4iK15B..L202012

POS.2

7403CAUTION PLATE (EXTERIOR & INTERIOR)

→ Go to FIG 74-03

90118WC494

main90118-WC494

90118WC496

main90118-WC496

90118WC497

main90118-WC497

90118WC498

main90118-WC498

90118WC499

main90118-WC499

90118WC500

main90118-WC500

90118WC501

main90118-WC501

90118WC502

main90118-WC502

90118WC503

main90118-WC503

90118WC504

main90118-WC504

90118WC505

main90118-WC505

90118WC506

main90118-WC506

90118WC508

main90118-WC508

90118WC510

main90118-WC510

90118WC512

main90118-WC512

90118WC514

main90118-WC514

90118WC516

main90118-WC516

90118WC518

main90118-WC518

90118WC520

main90118-WC520

90118WC703

main90118-WC703

90118WC704

main90118-WC704

90118WC705

main90118-WC705

90118WC706

main90118-WC706

90118WC707

main90118-WC707

90118WC708

main90118-WC708

90118WC709

main90118-WC709

90118WC710

main90118-WC710

90118WC711

main90118-WC711

90118WC712

main90118-WC712

90118WCB18

main90118-WCB18

38 parts on this diagram · 1 diagram in section
