BRAKE PEDAL & BRACKET

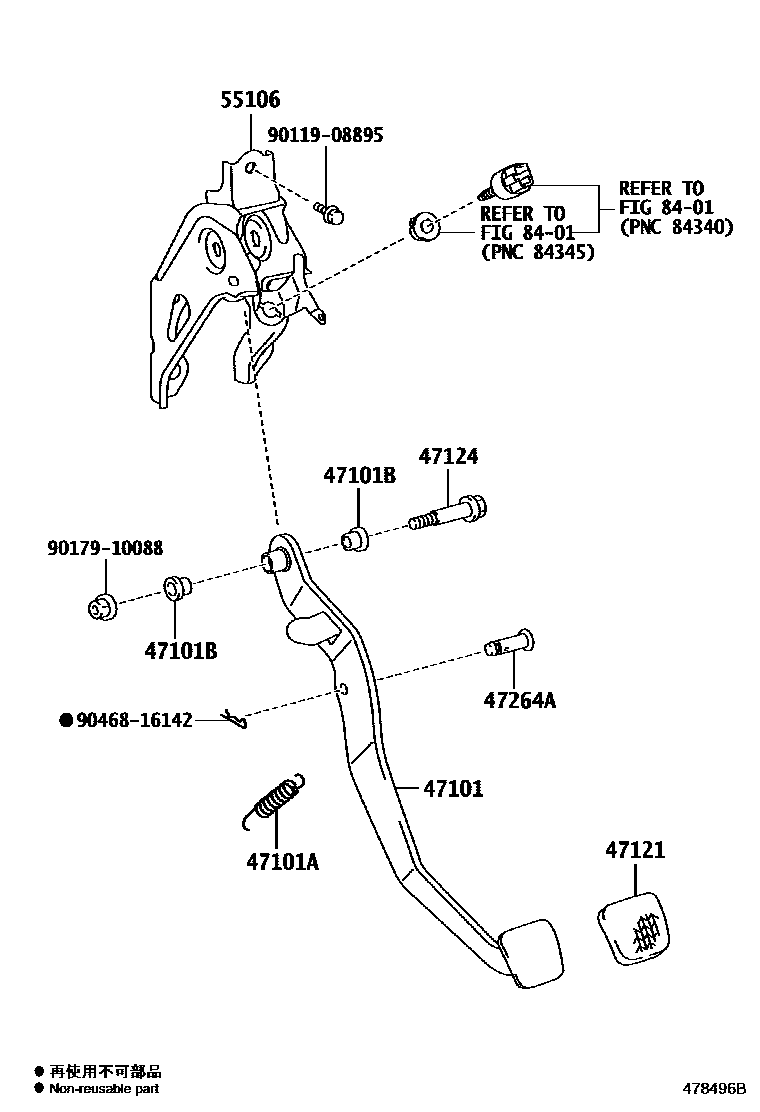

Parts diagram
47101PEDAL SUB-ASSY, BRAKE
main47101-0D220i201209-201604
main47101-0D530i201604-202103
main47101-0D540i201604-202103
47101ASPRING(FOR BRAKE PEDAL RETURN)
main90506-16072i201209-202103
47101BBUSH(FOR BRAKE PEDAL)
main90386-13015×2i201209-202103
47121PAD, BRAKE PEDAL
main31321-02010i201209-201604
main31321-02050i201604-202103
main47121-02070i201604-202103
47124SHAFT, BRAKE PEDAL
main90109-10167i201209-202103
47264APIN(FOR PUSH ROD)
main90249-08051i201209-202103
55106SUPPORT SUB-ASSY, BRAKE PEDAL
main55106-0D090i201209-201211
main55106-0D091i201212-202103
8401SWITCH & RELAY & COMPUTER
9011908895
9017910088
9046816142

11 parts on this diagram · 2 diagrams in section
