OIL COOLER & TUBE (ATM)

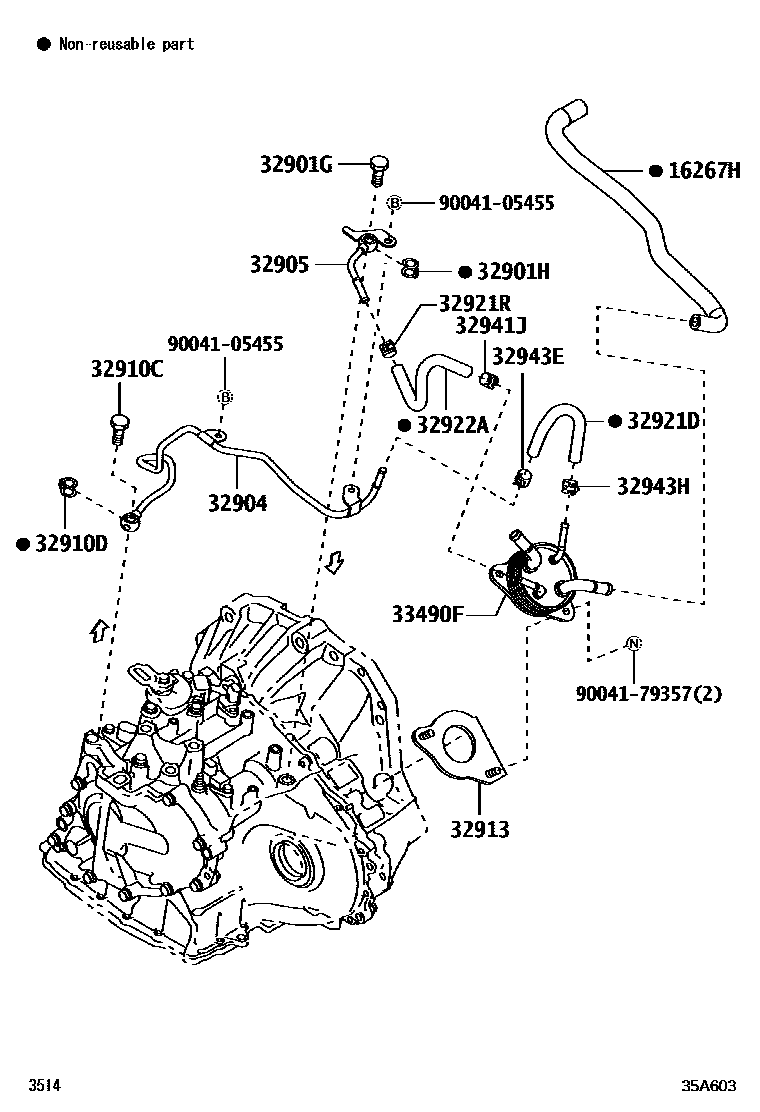

Parts diagram
16267HHOSE, WATER BY-PASS, NO.3
main16261-BZ340i201909-202207
32901GBOLT, UNION(FOR OIL COOLER)
main90044-01081i201909-202207
32901HGASKET(FOR OIL COOLER UNION)
main90044-30329i201909-202207
32904TUBE SUB-ASSY, OIL COOLER INLET, NO.1
main32904-B1070i201909-202207
32905TUBE SUB-ASSY, OIL COOLER OUTLET, NO.1
main32905-B1100i201909-202207
32910CBOLT, UNION(FOR OIL COOLER)
main90044-01081i201909-202207
32910DGASKET(FOR OIL COOLER)
main90044-30329i201909-202207
32913BRACKET, OIL COOLER
main32913-B1010i201909-202207
32921DHOSE(FOR OIL COOLER INLET)
main32941-B1100i201909-202207
32921RCLIP, NO.2(FOR OIL COOLER HOSE)
main90044-67590i201909-202207
32922AHOSE(FOR OIL COOLER OUTLET)
main32942-B1100i201909-202207
32941JCLIP, NO.1(FOR OIL COOLER HOSE)
main90044-67590i201909-202207
32943ECLIP, NO.3(FOR OIL COOLER HOSE)
main90044-67590i201909-202207
32943HCLIP, NO.4(FOR OIL COOLER HOSE)
main90044-67590i201909-202207
33490FCOOLER ASSY, TRANSMISSION OIL
main33490-B1040i201909-202207
9004105455
9004179357

17 parts on this diagram · 1 diagram in section
