BRAKE TUBE & CLAMP

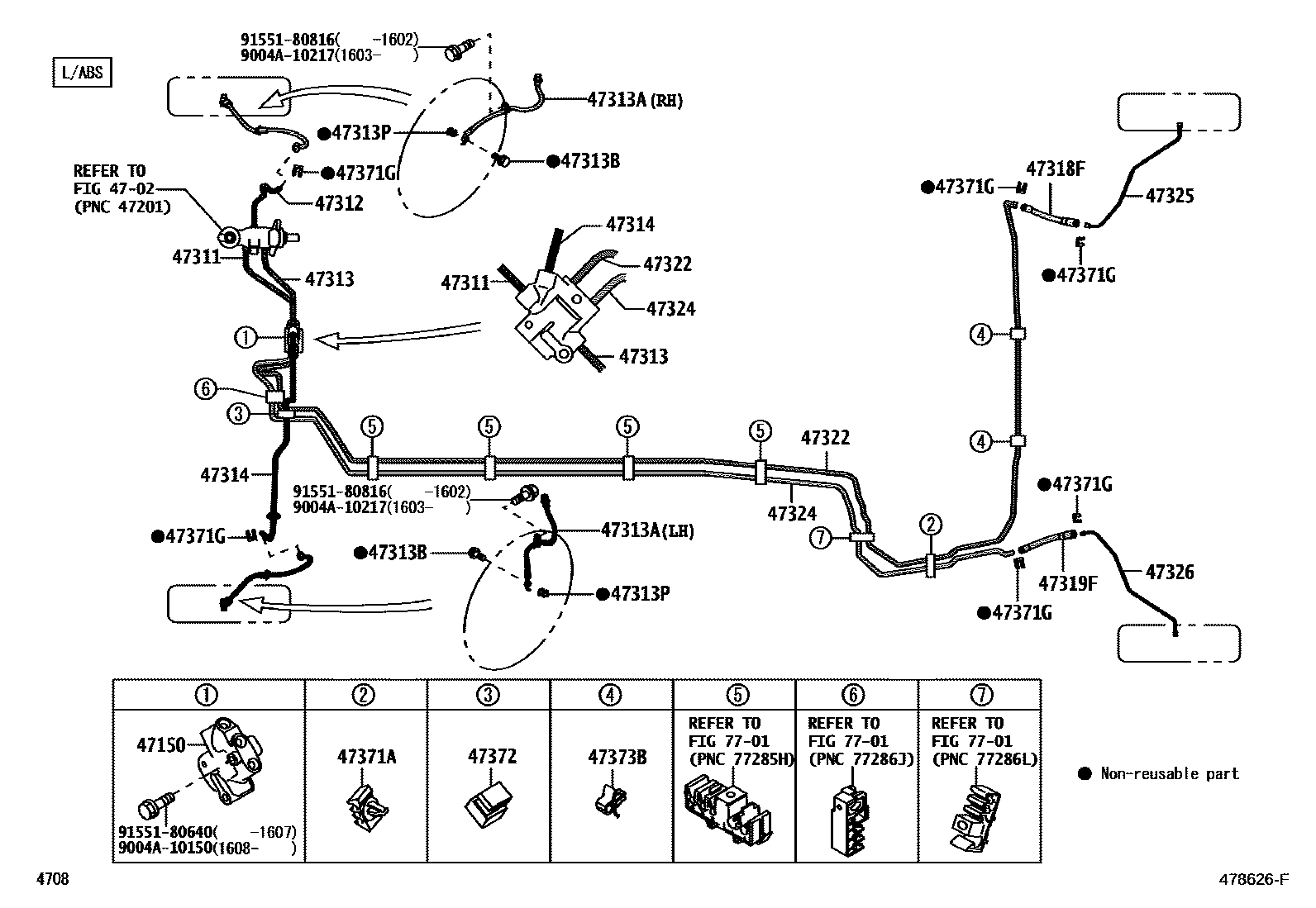

Parts diagram
4702BRAKE MASTER CYLINDER
47150VALVE ASSY, PROPORTIONING
main47150-BZ060i201212-201704
47311TUBE, FRONT BRAKE, NO.1
main47311-BZ360i201401-201704
main47311-BZ370i201401-201704
main47311-BZ380i201212-201704
main47311-BZ570i201704-201910
main47311-BZ571i201910-202003
main47311-BZ390i201212-201704
WITH(PACKAGE OPTION 2)
main47311-BZ560supersedes 47311-BZ490i201704-202003
W/ABS
47312TUBE, FRONT BRAKE, NO.2
main47312-BZ190i201401-201704
main47312-BZ390i201212-201704
main47312-BZ400i201401-201704
main47312-BZ570supersedes 47312-BZ510i201704-202003
W/ABS
47313TUBE, FRONT BRAKE, NO.3
main47313-BZ150i201401-201704
main47313-BZ330i201401-201704
main47313-BZ340i201212-201704
main47313-BZ530i201704-201910
main47313-BZ531i201910-202003
main47313-BZ350i201212-201704
WITH(PACKAGE OPTION 2)
main47313-BZ520supersedes 47313-BZ470i201704-202003
W/ABS
47313AHOSE, FLEXIBLE, NO.1(FOR FRONT)
main9004A-94103i201212-201704
RH
main9004A-94109i201212-201704
LH
main9004A-94134i201704-202003
RH
main9004A-94135i201704-202003
LH
main9004A-94148i202003
RH
main9004A-94149i202003
LH
47313BBOLT, UNION(FOR FRONT FLEXIBLE HOSE)
main90401-10058×2i201704-202003
47313PGASKET(FOR FRONT FLEXIBLE HOSE)
main47389-50020×2i201704-202003
47314TUBE, FRONT BRAKE, NO.4
main47314-BZ360i201401-201704
main47314-BZ380i201212-201704
main47314-BZ390i201401-201704
main47314-BZ590i202003
main47314-BZ580supersedes 47314-BZ380i202003
ABS
47318FHOSE, FLEXIBLE(FOR REAR RH)
main9004A-94110i201212-201704
main9004A-94136i201704-202003
main9004A-94150i202003
47319FHOSE, FLEXIBLE(FOR REAR LH)
main9004A-94110i201212-201704
main9004A-94136i201704-202003
main9004A-94150i202003
47322TUBE, REAR BRAKE, NO.2
main47322-BZ130i201212-201704
main47322-BZ190i201401-201704
main47322-BZ300i201401-201704
main47322-BZ370supersedes 47322-BZ360i201704-202003
W/ABS
47324TUBE, REAR BRAKE, NO.4
main47324-BZ230i201212-201704
main47324-BZ240i201401-201704
main47324-BZ360i201401-201704
main47324-BZ440supersedes 47324-BZ430i201704-202003
W/ABS
47325TUBE, REAR BRAKE, NO.5
main47325-BZ150i201704-202003
47326TUBE, REAR BRAKE, NO.6
main47326-BZ170i201212-201704
47371ACLAMP, BRAKE TUBE, NO.1
main90044-64485×2i201704-202003
W/ABS
47371GCLAMP, BRAKE TUBE, NO.11
main90044-65441×6i201212-201704
47372CLAMP, BRAKE TUBE, NO.2
main90044-64655i201212-201301
main9004A-46299i202003
47373BCLAMP, BRAKE TUBE, NO.3
main90044-64659×2i201704-202003
7701FUEL TANK & TUBE
9004A10150
9004A10217
9155180640
9155180816

24 parts on this diagram · 8 diagrams in section
