EPC Data

CAMSHAFT & VALVE

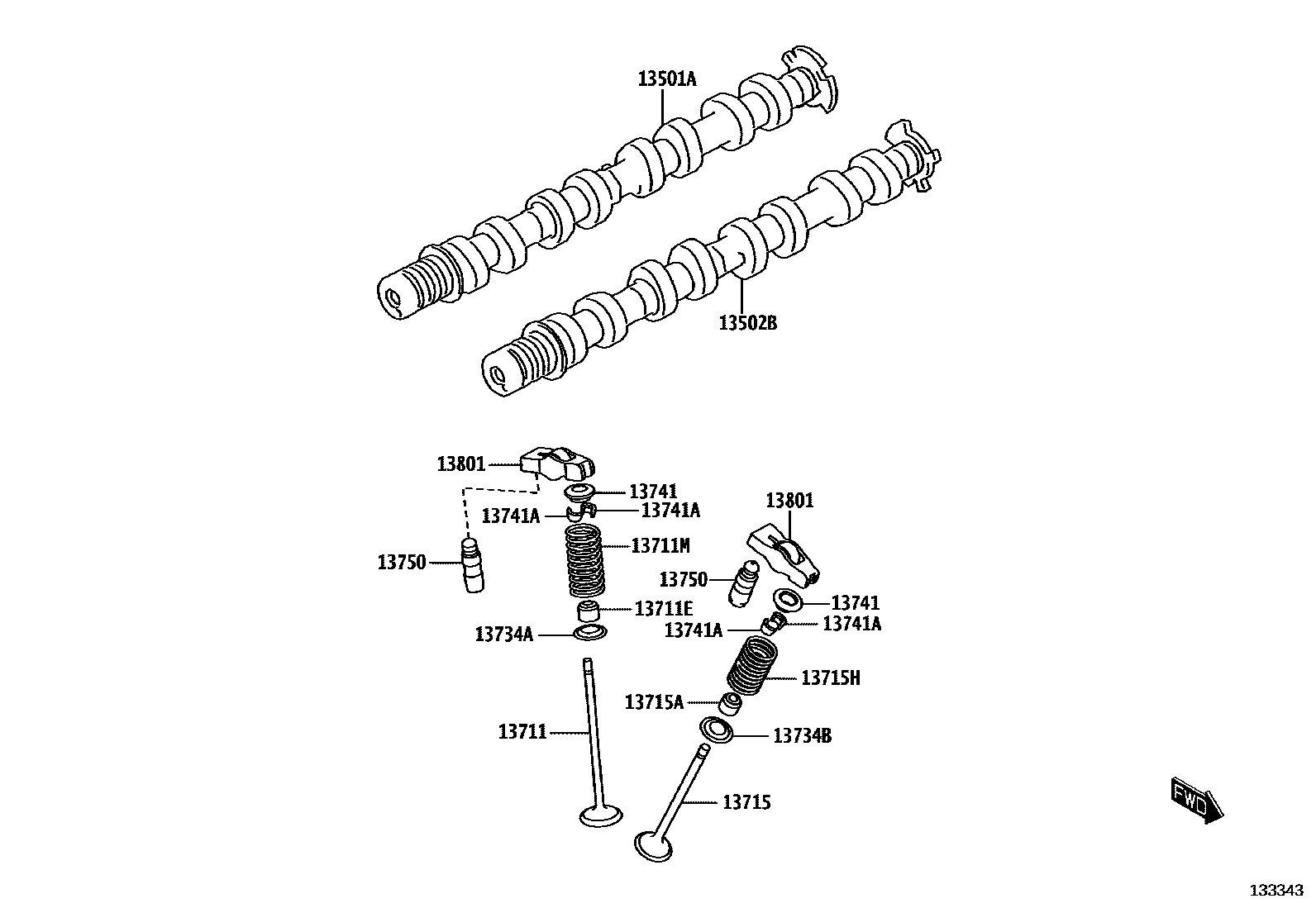

Parts diagram
13501ACAMSHAFT SUB-ASSY, INTAKE
main13501-WC008i202202
POS.1; POS.101; POS.2; POS.20; POS.25; POS.26; POS.3; POS.31; POS.36; POS.38; POS.45; POS.46; POS.51; POS.56; POS.57; POS.62; POS.70; POS.75; POS.79; POS.82; POS.83; POS.88; POS.95; POS.96
13502BCAMSHAFT SUB-ASSY, EXHAUST
main13502-WC009i202202
POS.1; POS.101; POS.2; POS.20; POS.25; POS.26; POS.3; POS.31; POS.36; POS.38; POS.45; POS.46; POS.51; POS.56; POS.57; POS.62; POS.70; POS.75; POS.79; POS.82; POS.83; POS.88; POS.95; POS.96
13711VALVE, INTAKE
main13711-WC005×8i202202
POS.1; POS.101; POS.2; POS.20; POS.25; POS.26; POS.3; POS.31; POS.36; POS.38; POS.45; POS.46; POS.51; POS.56; POS.57; POS.62; POS.70; POS.75; POS.79; POS.82; POS.83; POS.88; POS.95; POS.96
13711ESEAL, INTAKE VALVE STEM OIL
main90118-WC319×8i202202
POS.1; POS.101; POS.2; POS.20; POS.25; POS.26; POS.3; POS.31; POS.36; POS.38; POS.45; POS.46; POS.51; POS.56; POS.57; POS.62; POS.70; POS.75; POS.79; POS.82; POS.83; POS.88; POS.95; POS.96
13711MSPRING, COMPRESSION(FOR INTAKE VALVE)
main90118-WCG31×8i202202
POS.1; POS.101; POS.2; POS.20; POS.25; POS.26; POS.3; POS.31; POS.36; POS.38; POS.45; POS.46; POS.51; POS.56; POS.57; POS.62; POS.70; POS.75; POS.79; POS.82; POS.83; POS.88; POS.95; POS.96
13715VALVE, EXHAUST
main13715-WC005×8i202202
POS.1; POS.101; POS.2; POS.20; POS.25; POS.26; POS.3; POS.31; POS.36; POS.38; POS.45; POS.46; POS.51; POS.56; POS.57; POS.62; POS.70; POS.75; POS.79; POS.82; POS.83; POS.88; POS.95; POS.96
main13715-WC010×8i202210
POS.106; POS.107; POS.108; POS.17; POS.4; POS.42; POS.43; POS.44; POS.67; POS.68; POS.69; POS.7; POS.80; POS.93; POS.94
13715ASEAL, EXHAUST VALVE STEM OIL
main90118-WC319×8i202202
POS.1; POS.101; POS.2; POS.20; POS.25; POS.26; POS.3; POS.31; POS.36; POS.38; POS.45; POS.46; POS.51; POS.56; POS.57; POS.62; POS.70; POS.75; POS.79; POS.82; POS.83; POS.88; POS.95; POS.96
13715HSPRING, COMPRESSION(FOR EXHAUST VALVE)
main90118-WCG30×8i202202
POS.1; POS.101; POS.2; POS.20; POS.25; POS.26; POS.3; POS.31; POS.36; POS.38; POS.45; POS.46; POS.51; POS.56; POS.57; POS.62; POS.70; POS.75; POS.79; POS.82; POS.83; POS.88; POS.95; POS.96
13734ASEAT, INTAKE VALVE SPRING
main13734-WC002×8i202202
POS.1; POS.101; POS.2; POS.20; POS.25; POS.26; POS.3; POS.31; POS.36; POS.38; POS.45; POS.46; POS.51; POS.56; POS.57; POS.62; POS.70; POS.75; POS.79; POS.82; POS.83; POS.88; POS.95; POS.96
13734BSEAT, EXHAUST VALVE SPRING
main13734-WC002×8i202202
POS.1; POS.101; POS.2; POS.20; POS.25; POS.26; POS.3; POS.31; POS.36; POS.38; POS.45; POS.46; POS.51; POS.56; POS.57; POS.62; POS.70; POS.75; POS.79; POS.82; POS.83; POS.88; POS.95; POS.96
13741RETAINER, VALVE SPRING
main13741-WC001×16i202202
POS.1; POS.101; POS.2; POS.20; POS.25; POS.26; POS.3; POS.31; POS.36; POS.38; POS.45; POS.46; POS.51; POS.56; POS.57; POS.62; POS.70; POS.75; POS.79; POS.82; POS.83; POS.88; POS.95; POS.96
13741ALOCK, VALVE SPRING RETAINER
main90118-WC318×32i202202
POS.1; POS.101; POS.2; POS.20; POS.25; POS.26; POS.3; POS.31; POS.36; POS.38; POS.45; POS.46; POS.51; POS.56; POS.57; POS.62; POS.70; POS.75; POS.79; POS.82; POS.83; POS.88; POS.95; POS.96
13750ADJUSTER ASSY, VALVE LASH
main13750-WC001×16i202202
POS.1; POS.101; POS.2; POS.20; POS.25; POS.26; POS.3; POS.31; POS.36; POS.38; POS.45; POS.46; POS.51; POS.56; POS.57; POS.62; POS.70; POS.75; POS.79; POS.82; POS.83; POS.88; POS.95; POS.96
13801ARM SUB-ASSY, VALVE ROCKER, NO.1
main13801-WC001×16i202202
POS.1; POS.101; POS.2; POS.20; POS.25; POS.26; POS.3; POS.31; POS.36; POS.38; POS.45; POS.46; POS.51; POS.56; POS.57; POS.62; POS.70; POS.75; POS.79; POS.82; POS.83; POS.88; POS.95; POS.96

14 parts on this diagram · 2 diagrams in section
