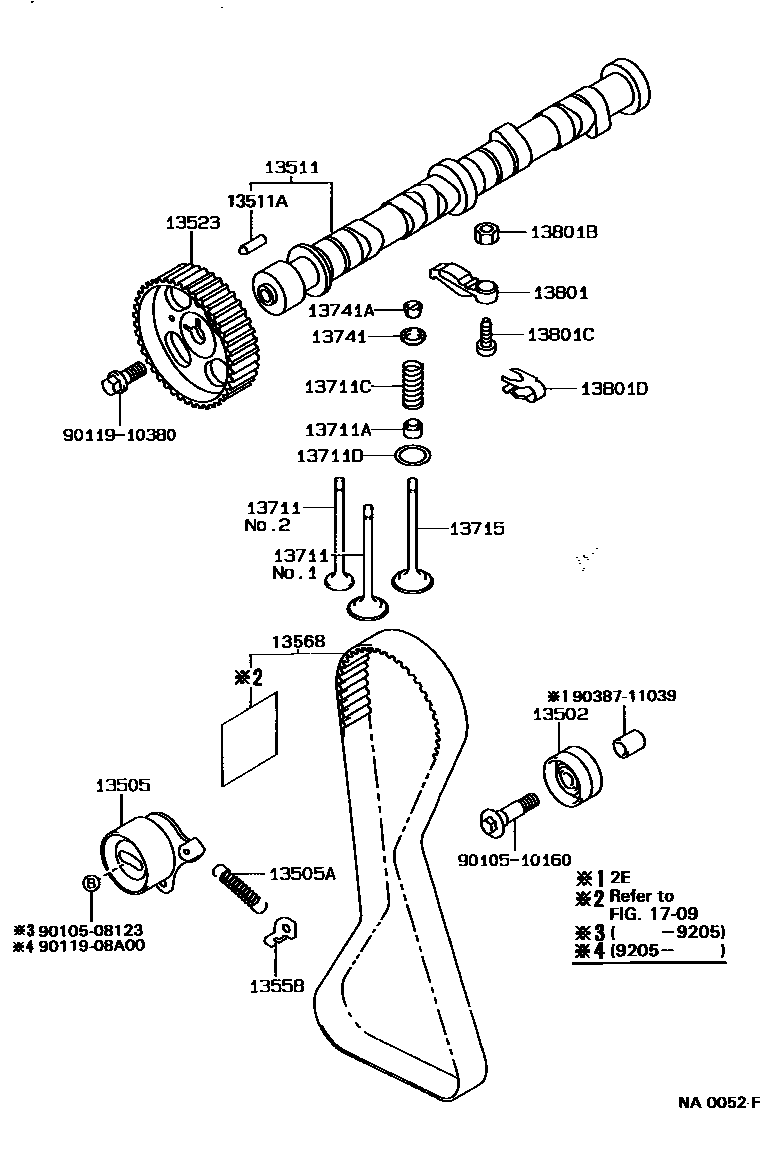

CAMSHAFT & VALVE

0001 1 0002 1

13502IDLER SUB-ASSY, TIMING BELT, NO.2

main13503-10011i1E,2E..EP80,81198912

main13503-11030i4EFE..EP82199201-199601

13505IDLER SUB-ASSY, TIMING BELT, NO.1

main13505-11010i1E,2E..EP80,81198912-199503

main13505-11011i1E,2E..EP80,81199503

main13505-11040i4EFE..EP82199201-199601

13505ASPRING, TENSION(FOR IDLER)

main90506-16050i1E,2E,4EFE..EP8#198912

13511CAMSHAFT

main13501-10010i1E..EP80198912-199601

main13501-11010i2E..EP81198912

main13501-11020i4EFE..EP82199201-199601

13511APIN, STRAIGHT(FOR CAMSHAFT KNOCK)

main90250-05121i1E,2E..EP80,81198912

L=15,OD=5

13523GEAR OR SPROCKET, CAMSHAFT TIMING

main13523-10040i1E,2E..EP80,81198912

13558BRACKET, SPRING(FOR IDLER)

main13558-11010i1E,2E..EP80,81198912

main13558-11050i4EFE..EP82199201-199601

13568BELT, TIMING

main13568-10024i1E..EP80198912-199205

main13568-11052i2E..EP81198912-199202

main13568-11053i2E..EP81199202-199205

main13568-11080i4EFE..EP82199201-199205

main13568-19015i1E..EP80199205-199207

main13568-19016i1E..EP80199207-199601

main13568-19025i2E..EP81199205

main13568-19105i4EFE..EP82199205-199207

main13568-19106i4EFE..EP82199207-199601

13711VALVE, INTAKE

main13711-10020×4i1E,2E..EP80,81198912

NO.1

main13711-11010×8i4EFE..EP82199201-199211

main13711-11011×8i4EFE..EP82199211-199401

main13711-11012×8i4EFE..EP82199401-199601

main13712-10010×4i1E,2E..EP80,81198912

NO.2

13711ASEAL OR RING, O(FOR VALVE STEM OIL)

main90913-02071×24i1E,2E..EP8#198912-199002

main90913-02081×4i1E,2E..EP80,81199011

EXHAUST SIDE

main90913-02086×8i4EFE..EP82199201-199601

INTAKE SIDE

main90913-02087×4i1E,2E..EP8#199002-199011

EXHAUST SIDE

main90913-02088×8i4EFE..EP82199201-199601

EXHAUST SIDE

main90913-02089×8i1E,2E..EP80,81199002

INTAKE SIDE

13711CSPRING, COMPRESSION(FOR OUTER)

main90501-35011×12i1E,2E..EP80,81198912

main90504-34001×16i4EFE..EP82199201-199601

13711DWASHER, PLATE(FOR VALVE SPRING SEAT)

main90201-16020×16i4EFE..EP82199201-199601

main90201-19008×12i1E,2E..EP80,81198912

13715VALVE, EXHAUST

main13715-10030×4i1E,2E..EP80,81198912

main13715-11030×8i4EFE..EP82199201-199601

13741RETAINER, VALVE SPRING

main13741-10020×12i1E,2E..EP80,81198912

main13741-16010×16i4EFE..EP82199201-199601

13741ALOCK, VALVE SPRING RETAINER

main90913-03021×32i4EFE..EP82199201-199601

13801ARM SUB-ASSY, VALVE ROCKER, NO.1

main13811-10021×12i1E,2E..EP80,81198912

13801BNUT, HEXAGON(FOR VALVE ADJUSTING)

main90170-07004×12i1E,2E..EP80,81198912

13801CSCREW, VALVE ADJUSTING

main13788-10013×12i1E,2E..EP80,81198912

13801DSPRING, COMPRESSION(FOR ROCKER ARM)

main13935-10010×12i1E,2E..EP80,81198912

1709CAUTION PLATE & NAME PLATE (ENGINE)

→ Go to FIG 17-09

9010508123

main90105-08123

9010510160

main90105-10160

9011908A00

main90119-08A00

9011910380

main90119-10380

9038711039

main90387-11039

25 parts on this diagram · 2 diagrams in section
