HEATING & AIR CONDITIONING - COMPRESSOR

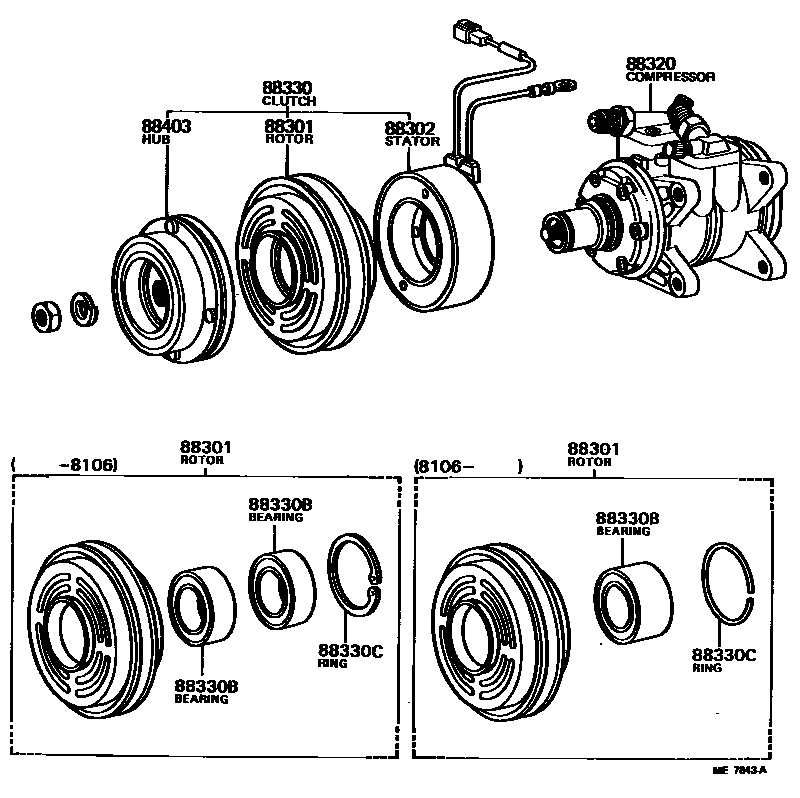

Parts diagram
88301ROTOR SUB-ASSY, MAGNET CLUTCH
main88412-12040i197810-198005
main88412-14020i198106-198208
main88412-20060i198005-198106
88302STATOR SUB-ASSY, MAGNET CLUTCH
main88411-14020i197810-198005
main88411-14050i198208-198409
main88411-22040i198005-198106
88320COMPRESSOR ASSY, COOLER
main88320-10030i197810-198005
main88320-10040i198005-198208
main88320-12180i198208-198409
88330CLUTCH ASSY, MAGNET
main88410-12080i197810-198005
main88410-14100i198208-198409
main88410-20130i198005-198106
88330BBEARING, MAGNET CLUTCH
main90099-10117×2i197810-198106
main90099-10133i198106-198208
88330CRING, SNAP (FOR MAGNET CLUTCH)
main90099-07094i197810-198106
main90099-07114i198106-198208
88403HUB SUB-ASSY, MAGNET CLUTCH
main88403-14030i198208-198409
main88403-22030i198005-198106
main88403-26030i197810-198005

7 parts on this diagram · 4 diagrams in section
