VENTILATION HOSE

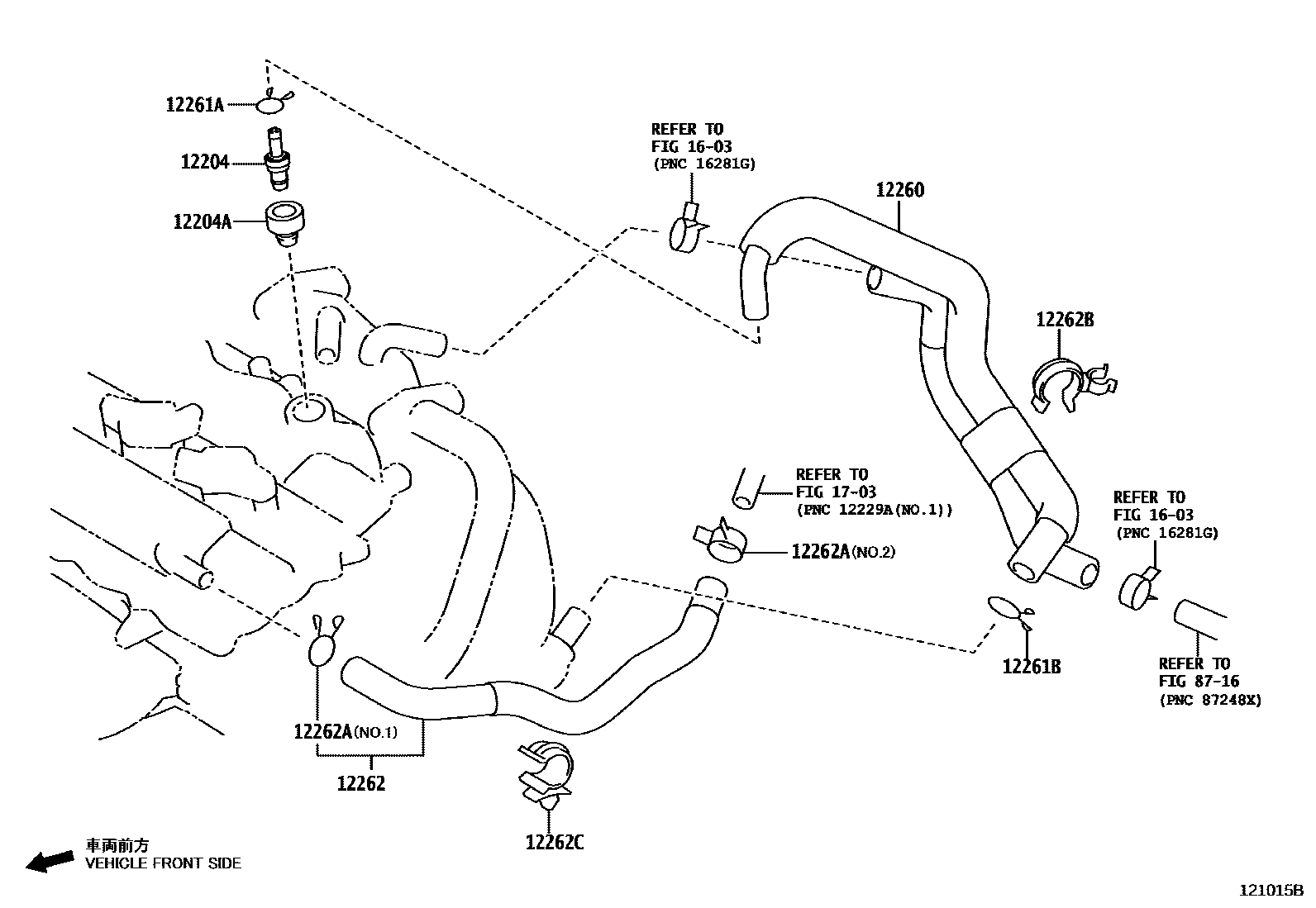

Parts diagram
12204VALVE SUB-ASSY, VENTILATION
main12204-21013i201507-201809
main12204-47060i201506-201809
12204AGROMMET(FOR VENTILATION SYSTEM)
main11249-47020i201506-201809
12260HOSE ASSY, VENTILATION
main12029-47020i201506-201809
12261HOSE, VENTILATION
main12261-21101i201809-202207
12261ACLIP OR CLAMP(FOR VENTILATION HOSE)
main90466-17004i201507-201809
NO.2:REFER ILLUST.
main90467-15120i201809-202207
NO.1:REFER ILLUST.
main90467-16035i201506-201809
12261BCLIP OR CLAMP(FOR VENTILATION HOSE)
main90467-23002i201506-201809
12262HOSE, VENTILATION, NO.2
main12262-21110i201809-202207
main12262-47040i201506-201809
12262ACLIP(FOR VENTILATION HOSE NO.2)
main16581-21050i201809-202207
main90467-21004i201506-201809
NO.1:REFER ILLUST.
main96136-42201i201809-202207
NO.2:REFER ILLUST.
12262BCLAMP(FOR VENTILATION HOSE)
main16581-47070i201809-202207
12262CCLAMP, VENTILATION HOSE, NO.2
main12251-47030i201506-201809
1603RADIATOR & WATER OUTLET
1703AIR CLEANER
8716HEATING & AIR CONDITIONING - WATER PIPING

13 parts on this diagram · 2 diagrams in section
