EPC Data

RADIATOR & WATER OUTLET

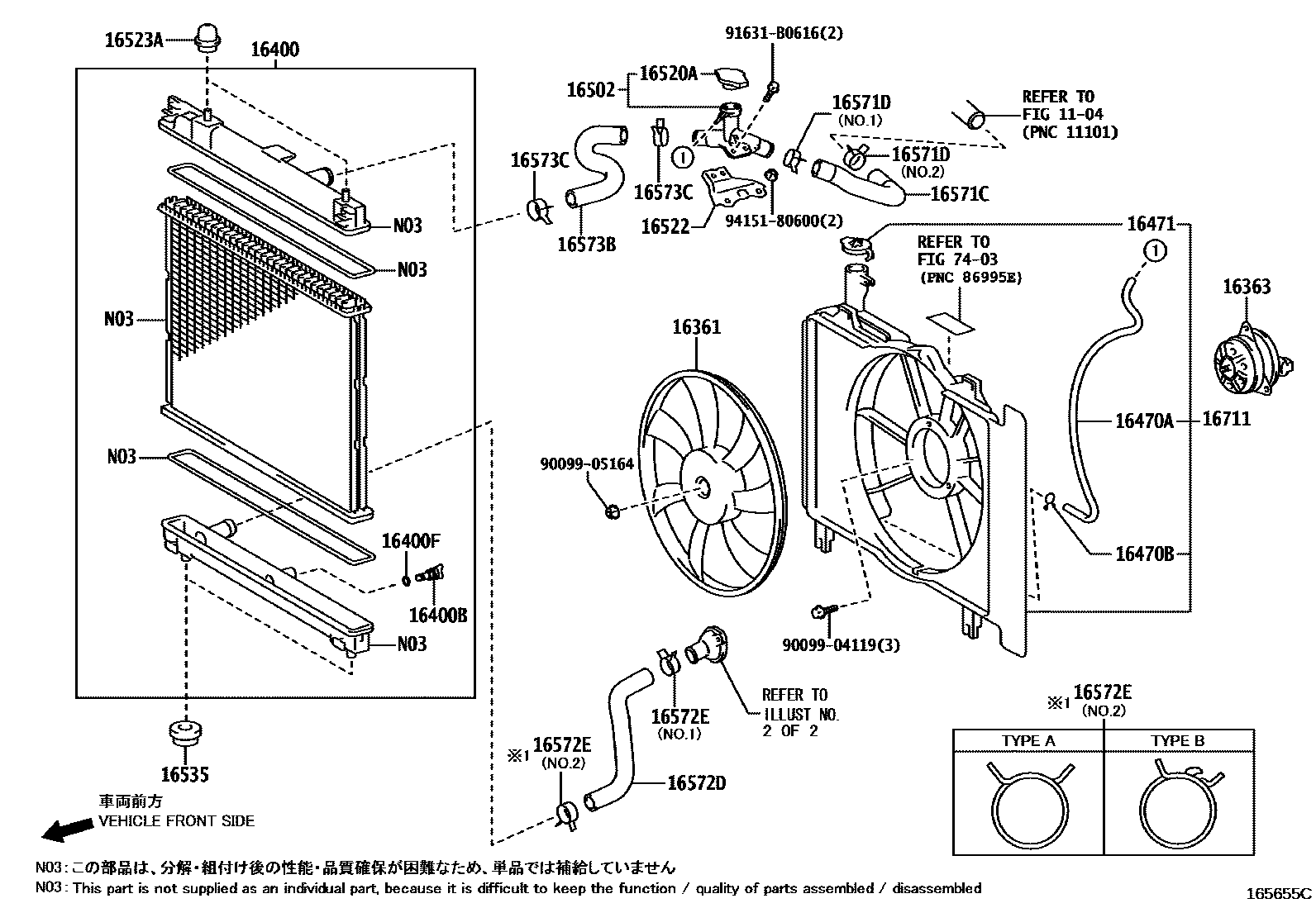

Parts diagram
1104
16361FAN
main16361-21100i201011-201405
16363MOTOR, COOLING FAN
main16363-28150i201011-201405
16400RADIATOR ASSY
main16400-21270i201011-201405
16400BPLUG, RADIATOR DRAIN COCK
main16417-21280i201011-201405
16400FPACKING(FOR RADIATOR DRAIN COCK)
main16492-21050i201011-201405
16470AHOSE OR PIPE(FOR RADIATOR RESERVE TANK)
main16377-21200i201011-201405
16470BCLAMP OR CLIP(FOR RADIATOR RESERVE TANK HOSE)
main90467-11085i201011-201405
16471CAP SUB-ASSY, RESERVE TANK
main16471-23030i201011-201405
16502FILLER SUB-ASSY, WATER
main16502-21080i201011-201607
16520ACAP SUB-ASSY, WATER FILLER
main16401-31520i201011-201607
16522BRACKET, WATER FILLER
main16522-21010i201011-201607
16523ACUSHION, RADIATOR SUPPORT
main16523-21030i201011-201405
16535SUPPORT, RADIATOR, LOWER
main90480-22025i201011-201405
16571CHOSE, RADIATOR, NO.1
main16571-21120i201011-201405
16571DCLIP, RADIATOR HOSE, NO.1
main90467-33006i201011-201311
NO.1
main90467-33006i201011-201405
NO.2
main96136-43901i201312-201405
NO.1
16572DHOSE, RADIATOR, NO.2
main16572-21090i201011-201405
16572ECLIP, RADIATOR HOSE, NO.2
main90467-33006i201011-201405
NO.1
main90467-34004i201405
NO.2T/P A:REF.ILLUST
main90467-34004i201011-201405
NO.2
main96136-43901i201405-201504
NO.2T/P B:REF.ILLUST
16573BHOSE, RADIATOR, NO.3
main16573-21060i201011-201405
16573CCLAMP OR CLIP, RADIATOR HOSE, NO.3
main90467-33006i201011-201405
16711SHROUD, FAN
main16711-21110i201011-201405
7403
9009904119
9009905164
91631B0616
9415180600

26 parts on this diagram · 3 diagrams in section
