EPC Data

WIRELESS DOOR LOCK

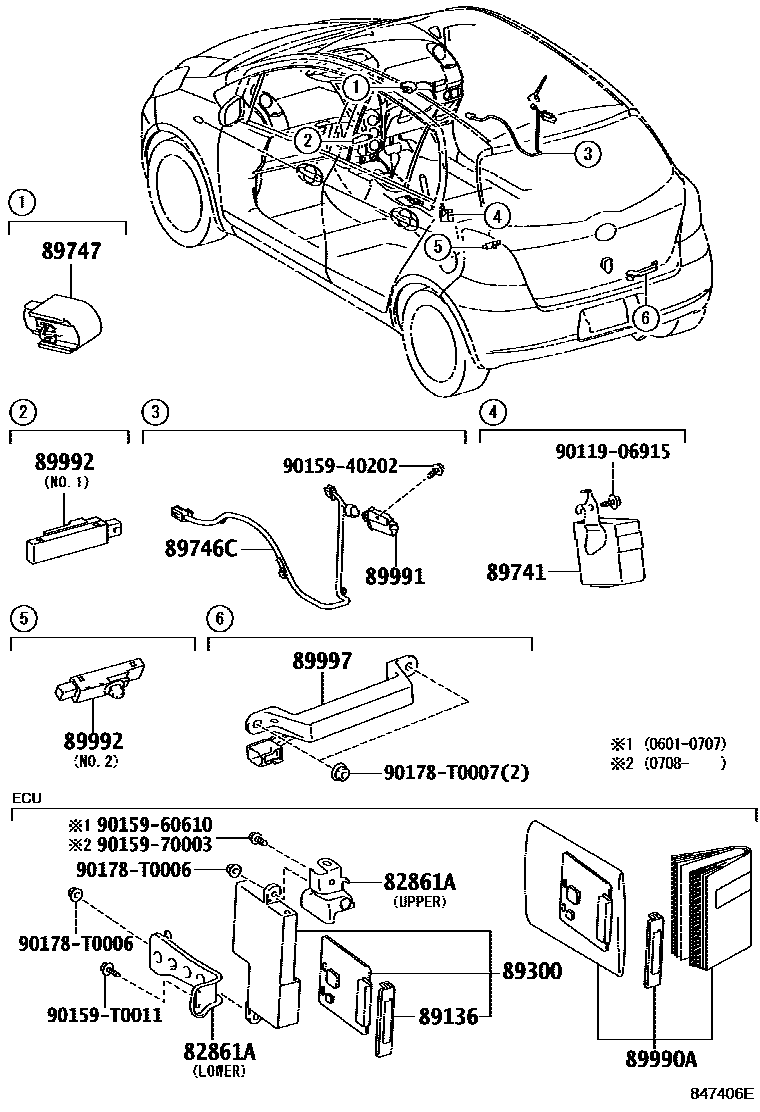

Parts diagram
82861ABRACKET, COMPUTER INTEGRATION, NO.1
main82861-52010supersedes 82861-52020i200903-201202
S LIMITED PACKAGE(THAILAND),UPPER
main82861-52020i200601-200903
G LIMITED,LOWER; S LIMITED(INDONESIA),LOWER
main82861-52030i200910
G LIMITED PACKAGE,UPPER; S LIMITED PACKAGE,UPPER; UPPER
main82861-52040i200611-200910
G LIMITED,LOWER; WIRELESS DOOR LOCK-SMART KEY:FRONT(D) & BACK W(PUSH START),LOWER
89136COVER, ECU AGGREGATION, NO.1
main89136-52010i200903
89300BOX ASSY, ECU AGGREGATION
main89300-52050i200601-200603
G LIMITED; S LIMITED(INDONESIA)
main89300-52051supersedes 89300-52110i200604-200804
G LIMITED; S LIMITED(INDONESIA)
main89300-52070i200910-201106
G LIMITED PACKAGE; S LIMITED PACKAGE
main89300-52071i201107
G LIMITED PACKAGE; S LIMITED PACKAGE
main89300-52110i200805-200903
G LIMITED; S LIMITED(INDONESIA)
89741RECEIVER, DOOR CONTROL
main89741-52250i200601-200712
ANTI-THEFT SYSTEM-WITH(IMMOBILIZER+ALARM)&WIRELESS DOOR LOCK-SMART KEY:FRONT & BACK(W/PUSH START); G LIMITED&WIRELESS DOOR LOCK-SMART KEY:FRONT & BACK(W/PUSH START); G LIMITED&WIRELESS DOOR LOCK-SMART KEY:FRONT(D) & BACK W(PUSH START); S LIMITED(INDONESIA)&WIRELESS DOOR LOCK-SMART KEY:FRONT & BACK(W/PUSH START); S LIMITED(INDONESIA)&WIRELESS DOOR LOCK-SMART KEY:FRONT(D) & BACK W(PUSH START); SINGAPORE SPEC&ANTI-THEFT SYSTEM-WITH(IMMOBILIZER+ALARM)&WIRELESS DOOR LOCK-WITHOUT; SINGAPORE SPEC&WIRELESS DOOR LOCK-WITHOUT; WIRELESS DOOR LOCK-SMART KEY:FRONT & BACK(W/PUSH START)
main89741-52251i200801-200806
ANTI-THEFT SYSTEM-WITH(IMMOBILIZER+ALARM)&WIRELESS DOOR LOCK-SMART KEY:FRONT & BACK(W/PUSH START); G LIMITED&WIRELESS DOOR LOCK-SMART KEY:FRONT & BACK(W/PUSH START); G LIMITED&WIRELESS DOOR LOCK-SMART KEY:FRONT(D) & BACK W(PUSH START); SINGAPORE SPEC&ANTI-THEFT SYSTEM-WITH(IMMOBILIZER+ALARM)&WIRELESS DOOR LOCK-WITHOUT; SINGAPORE SPEC&WIRELESS DOOR LOCK-WITHOUT; WIRELESS DOOR LOCK-SMART KEY:FRONT & BACK(W/PUSH START)
main89741-52252i200807-200903
ANTI-THEFT SYSTEM-WITH(IMMOBILIZER+ALARM)&WIRELESS DOOR LOCK-SMART KEY:FRONT & BACK(W/PUSH START); G LIMITED&WIRELESS DOOR LOCK-SMART KEY:FRONT & BACK(W/PUSH START); G LIMITED&WIRELESS DOOR LOCK-SMART KEY:FRONT(D) & BACK W(PUSH START); SINGAPORE SPEC&ANTI-THEFT SYSTEM-WITH(IMMOBILIZER+ALARM)&WIRELESS DOOR LOCK-WITHOUT; SINGAPORE SPEC&WIRELESS DOOR LOCK-WITHOUT; WIRELESS DOOR LOCK-SMART KEY:FRONT & BACK(W/PUSH START)
main89741-52260i200611-200712
G LIMITED&WIRELESS DOOR LOCK-SMART KEY:FRONT & BACK(W/PUSH START); G LIMITED&WIRELESS DOOR LOCK-SMART KEY:FRONT(D) & BACK W(PUSH START); WIRELESS DOOR LOCK-SMART KEY:FRONT(D) & BACK W(PUSH START)
main89741-52261i200801-200806
G LIMITED&WIRELESS DOOR LOCK-SMART KEY:FRONT & BACK(W/PUSH START); G LIMITED&WIRELESS DOOR LOCK-SMART KEY:FRONT(D) & BACK W(PUSH START); S LIMITED(INDONESIA)&WIRELESS DOOR LOCK-SMART KEY:FRONT & BACK(W/PUSH START); S LIMITED(INDONESIA)&WIRELESS DOOR LOCK-SMART KEY:FRONT(D) & BACK W(PUSH START); WIRELESS DOOR LOCK-SMART KEY:FRONT & BACK(W/PUSH START); WIRELESS DOOR LOCK-SMART KEY:FRONT(D) & BACK W(PUSH START)
main89741-52262i200807-200910
G LIMITED&WIRELESS DOOR LOCK-SMART KEY:FRONT & BACK(W/PUSH START); G LIMITED&WIRELESS DOOR LOCK-SMART KEY:FRONT(D) & BACK W(PUSH START); WIRELESS DOOR LOCK-SMART KEY:FRONT(D) & BACK W(PUSH START)
main89740-52050i200601-200804
G LIMITED&WIRELESS DOOR LOCK-SMART KEY:FRONT(D) & BACK W(PUSH START); S LIMITED(INDONESIA)&WIRELESS DOOR LOCK-SMART KEY:FRONT(D) & BACK W(PUSH START); SINGAPORE SPEC&G LIMITED&WIRELESS DOOR LOCK-SMART KEY:FRONT(D) & BACK W(PUSH START)
main89740-52051i200805-200903
G LIMITED&WIRELESS DOOR LOCK-SMART KEY:FRONT(D) & BACK W(PUSH START); S LIMITED(INDONESIA)&WIRELESS DOOR LOCK-SMART KEY:FRONT(D) & BACK W(PUSH START); SINGAPORE SPEC&G LIMITED&WIRELESS DOOR LOCK-SMART KEY:FRONT(D) & BACK W(PUSH START)
main89740-52120i200611-200910
G LIMITED&WIRELESS DOOR LOCK-SMART KEY:FRONT(D) & BACK W(PUSH START); WIRELESS DOOR LOCK-SMART KEY:FRONT(D) & BACK W(PUSH START)
89746CHARNESS, ELECTRICAL KEY WIRE, NO.1
main89746-52030i200601-200903
G LIMITED; S LIMITED(INDONESIA)
main89746-52040i200611-200910
G LIMITED; WIRELESS DOOR LOCK-SMART KEY:FRONT(D) & BACK W(PUSH START)
89747BUZZER, WIRELESS DOOR LOCK
main89747-48020i200601-200903
G LIMITED&WIRELESS DOOR LOCK-SMART KEY:FRONT(D) & BACK W(PUSH START); S LIMITED(INDONESIA)&WIRELESS DOOR LOCK-SMART KEY:FRONT(D) & BACK W(PUSH START); SINGAPORE SPEC&G LIMITED&WIRELESS DOOR LOCK-SMART KEY:FRONT(D) & BACK W(PUSH START)
main89747-52010i200910
G LIMITED PACKAGE&WIRELESS DOOR LOCK-SMART KEY:FRONT(D) & BACK W(PUSH START); S LIMITED PACKAGE&WIRELESS DOOR LOCK-WITH
89990ACOMPUTER ASSY, SMART KEY
main89990-52110i200601-200603
G LIMITED; S LIMITED(INDONESIA)
main89990-52111i200604-200903
G LIMITED; S LIMITED(INDONESIA)
main89990-52160i200910
G LIMITED PACKAGE; S LIMITED PACKAGE
89991OSCILLATOR, DOOR ELECTRICAL KEY
main89991-30040i200601-200903
G LIMITED; S LIMITED(INDONESIA)
main89991-30050i200611-200910
G LIMITED; WIRELESS DOOR LOCK-SMART KEY:FRONT(D) & BACK W(PUSH START)
89992OSCILLATOR, INDOOR ELECTRICAL KEY
main89992-52010supersedes 89992-52020i200903
NO.1
main89992-52020i200903
NO.2
89997ANTENNA, ELECTRICAL KEY
main89997-52010i200903
9011906915
9015940202
9015960610
9015970003
90159T0011
90178T0006
90178T0007

17 parts on this diagram · 2 diagrams in section
