BACK DOOR LOCK & HANDLE

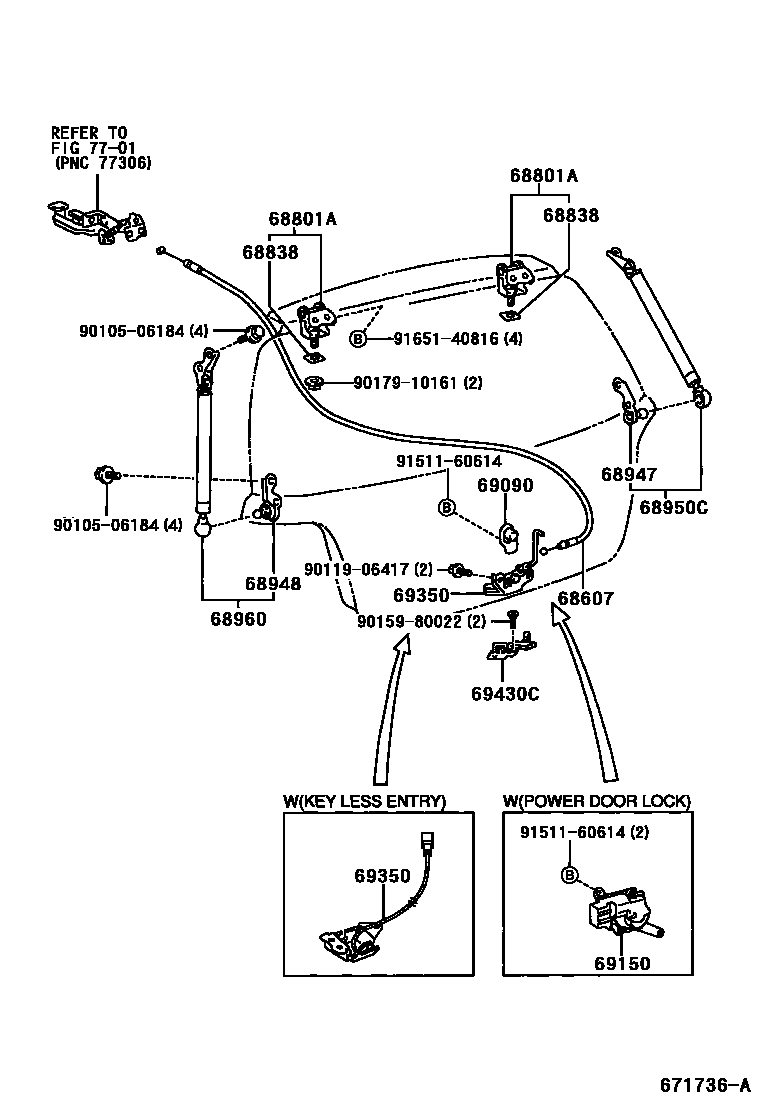

Parts diagram
68607CABLE SUB-ASSY, BACK DOOR LOCK CONTROL
main64607-52010i199903-200212
68801AHINGE SUB-ASSY, BACK DOOR, UPPER
main68801-52010×2i200212-200508
68838PAD, BACK DOOR HINGE, NO.1
main68838-10020×2i200212
T=1.0
main68838-52010×2i200212
T=0.5
68947BRACKET, BACK DOOR DAMPER STAY, LOWER RH
main68947-52010i199903-200212
68948BRACKET, BACK DOOR DAMPER STAY, LOWER LH
main68948-52010i199903-200212
68950CSTAY ASSY, BACK DOOR, RH
main68950-59015i199908-199911
main68950-59025i199903-199911
W(REAR WIPER)
main68950-59055i199911-200206
main68950-59056i200311
main68950-59065i199911-200206
W(REAR WIPER)
main68950-59066i200206-200212
W(REAR WIPER)
68960STAY ASSY, BACK DOOR, LH
main68960-59015i199908-200206
main68960-59016i200206-200212
main68960-59025i199908-200206
W(REAR WIPER)
main68960-59026i200206-200212
W(REAR WIPER)
69090HANDLE ASSY, BACK DOOR, OUTSIDE
main69090-52010i199903-200112
main69090-52040i200112-200212
UNPAINTED
main69090-52070-A0i200212-200508
WHITE,068
main69090-52070-B0i200212-200508
GRAY ME.,1D2
main69090-52070-C0i200212-200508
BLACK MC.,209
main69090-52070-D0i200212-200508
SUPER RED 5,3P0
main69090-52070-J0i200212-200508
BLUE ME.,8P1
69150ACTUATOR ASSY, BACK DOOR LOCK
main69150-52010i199908-200001
main69150-52011i200001-200212
69350LOCK ASSY, BACK DOOR
main69350-52010i199903-200212
main69350-52020i199908-200212
main69350-52090i200101-200212
W(KEY LESS ENTRY)
69430CSTRIKER ASSY, BACK DOOR LOCK
main69430-52010i199903-200212
main69430-52020i199908-200212
7701FUEL TANK & TUBE
9010506184
9011906417
9015980022
9017910161
9151160614
9165140816

18 parts on this diagram · 2 diagrams in section
