STARTER

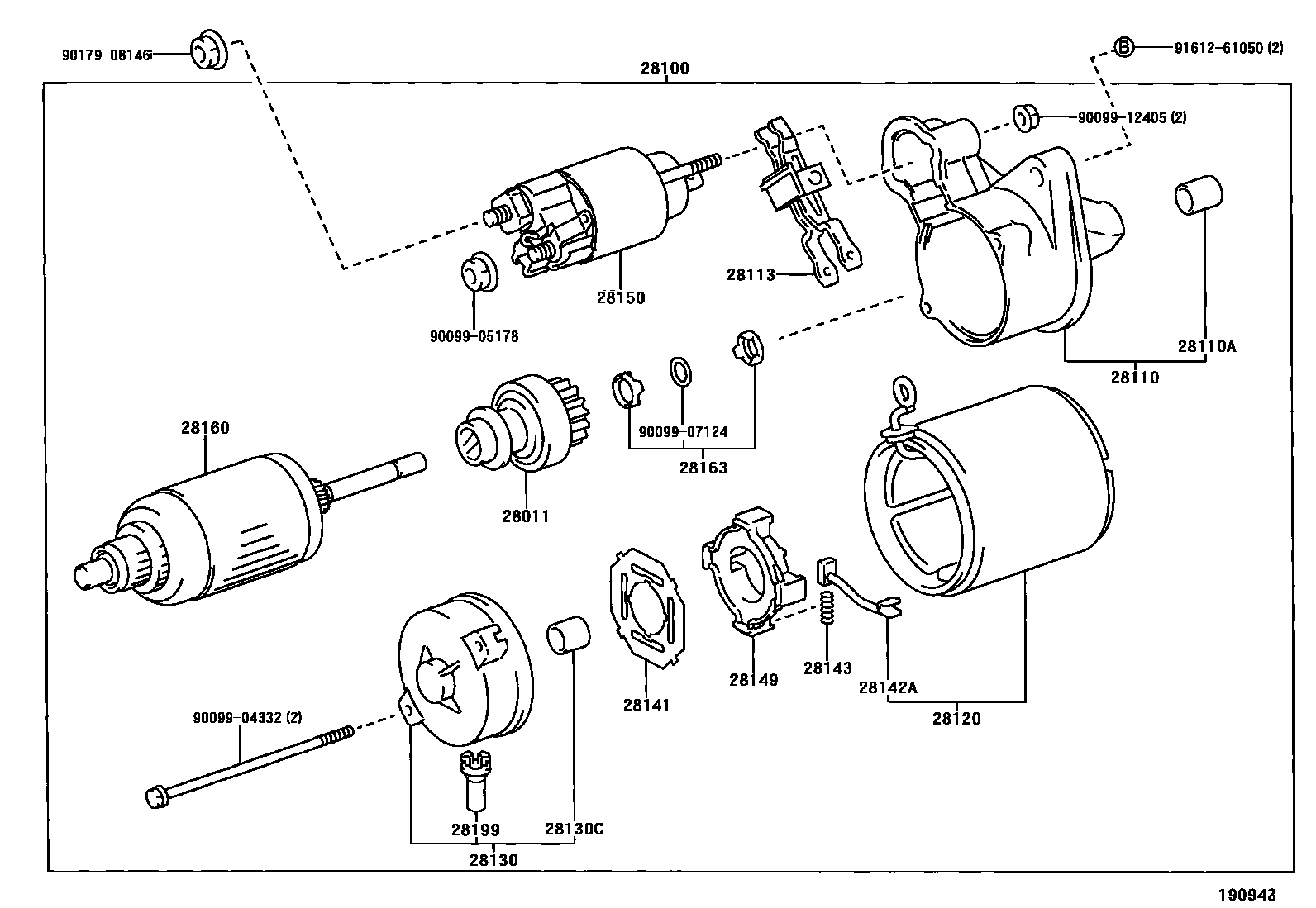

Parts diagram
28011CLUTCH SUB-ASSY, STARTER
main28011-23020i199903-200212
main28011-70020i199908-200212
28100STARTER ASSY
main28100-21020i199908-200212
12V 0.8KW
main28100-23020i199903-200212
12V 0.7KW
28110HOUSING ASSY, STARTER DRIVE
main28110-21020i199908-200212
main28110-23020i199903-200212
28110ABEARING(FOR STARTER HOUSING)
main90099-10171i199903-200212
28113LEVER, STARTER PINION DRIVE
main28113-10020i199903-200212
main28113-70020i199908-200212
28120YOKE ASSY, STARTER
main28120-10020i199903-200212
main28120-70020i199908-200212
28130FRAME ASSY, STARTER COMMUTATOR END
main28130-13080i199908-200212
main28130-23020i199903-200212
28130CBEARING, STARTER FLANGE
main90099-10157i199903-200212
main90099-10183i199908-200212
28141INSULATOR, BRUSH HOLDER
main28141-10020i199903-200212
28142ASTARTER KIT
main28142-10020i199903-200212
main28142-70020i199908-200212
28143SPRING, STARTER BRUSH
main28143-10020i199903-200212
main28143-70020i199908-200212
28149PLATE, STARTER
main28149-10020i199903-200212
28150SWITCH ASSY, MAGNET STARTER
main28150-16160i199903-200212
28160ARMATURE ASSY, STARTER
main28160-10020i199903-200212
main28160-70021i199908-200212
28163NUT OR COLLAR, PINION STOP, STARTER
main28163-10021i199903-200212
main28163-70020i199908-200212
28199COVER, STARTER
main28199-46080i199903-200212
9009904332
9009905178
9009907124
9009912405
9017908146
9161261050

22 parts on this diagram · 4 diagrams in section
