OIL COOLER & TUBE (ATM)

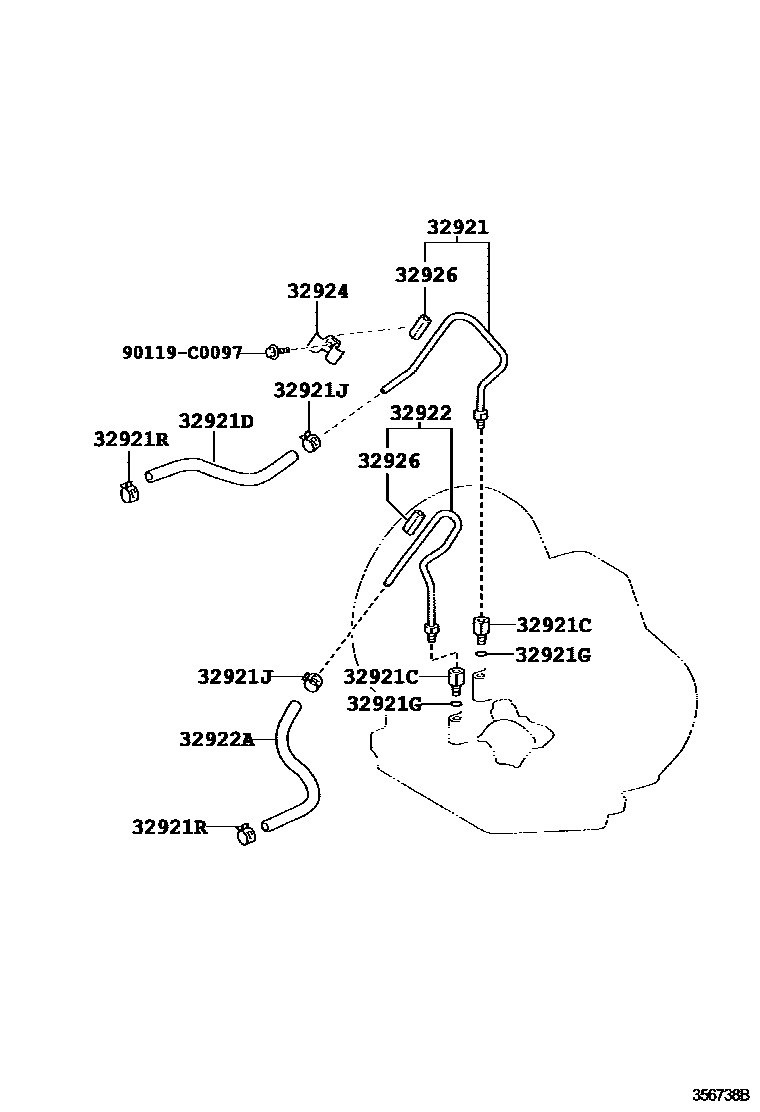

Parts diagram
32921TUBE, OIL COOLER INLET, NO.1
main32921-0D040i200805
main32921-0D050i200805-201008
32921CUNION(FOR OIL COOLER TUBE)
main90404-14007×2i200805
OUTLET
main90407-14003i200805
INLET
32921DHOSE(FOR OIL COOLER INLET)
main90445-C0002i200805-201008
main90445-C0008i200805
32921GRING, O(FOR OIL COOLER TUBE UNION)
main90301-10018×2i201307
main90301-10189×2i200805
32921JCLIP(FOR OIL COOLER HOSE)
main96135-51300×2i200805-201004
main96137-41501×2i201005
32921RCLIP, NO.2(FOR OIL COOLER HOSE)
main90466-C0026×2i201301
(L)
main96135-51300×2i200805-201011
main96137-41501×2i201012-201301
32922TUBE, OIL COOLER OUTLET, NO.1
main32922-0D040i200805
main32922-0D050i200805-201008
32922AHOSE(FOR OIL COOLER OUTLET)
main90445-C0002i200805-201008
main90445-C0003i200805
32924CLAMP, OIL COOLER TUBE, NO.2
main32924-52010i200805-201008
main90462-10127i200805
32926CUSHION, OIL COOLER TUBE(ATM)
main32926-10010×2i200805-201008
L=30,ID=8
main32926-30011×2i200805
L=25,ID=8
90119C0097

11 parts on this diagram · 2 diagrams in section
