EPC Data

INJECTION PUMP ASSEMBLY

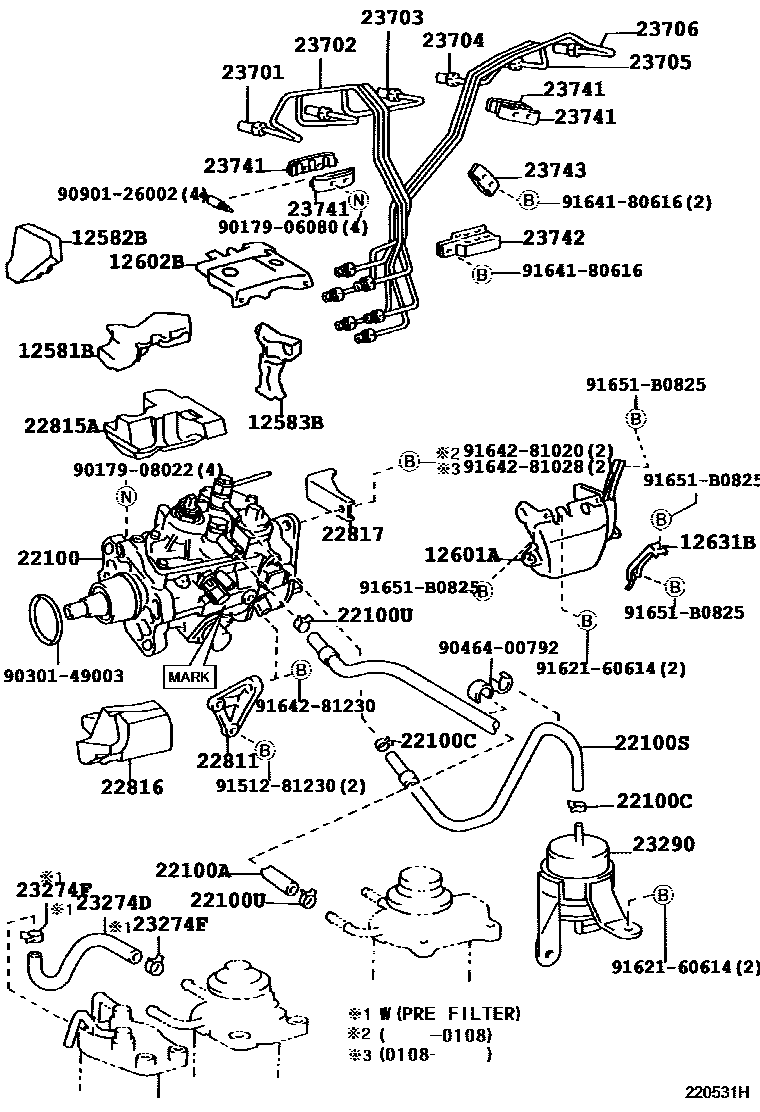

Parts diagram
12581BINSULATOR, CYLINDER BLOCK, NO.1
main12581-17020i199801-200505
12582BINSULATOR, CYLINDER BLOCK, NO.2
main12582-17010i199801-200505
12583BINSULATOR, CYLINDER BLOCK, NO.3
main12583-17010i199801-200505
12601AINSULATOR, CYLINDER BLOCK
main12601-17010i199801-200505
12602BCOVER SUB-ASSY, ENGINE, NO.2
main12602-17010i199801-200505
main12602-17020i200108-200505
W(EGR COOLER):REFER TO FIG 25-01
12631BBRACKET, ENGINE COVER
main12631-17010i199801-199905
main12631-17011i199905-200208
main12631-17012i200208-200505
22100PUMP ASSY, INJECTION OR SUPPLY
main22100-1C170i199801-200106
MARK=22100-1C170
main22100-1C400i200108-200505
W(EGR COOLER):REFER TO FIG 25-01
main22100-1C420i200106-200208
MARK=22100-1C420
main22100-1C420i200208-200505
22100AHOSE OR PIPE, FUEL(FOR INJECTION PUMP TO FUEL FILTER)
main23271-17120i199801-200505
22100CCLAMP, FUEL HOSE, NO.2
main96132-41300i199801-200505
main96132-51300i200505
22100SHOSE, FUEL(FOR INJECTION PUMP TO FUEL PIPE)
main23273-17040i199801-200505
22100UCLIP, HOSE FUEL(FOR INJECTION PUMP)
main90467-18002i199801-200208
main90467-18008i200208-200505
22811STAY, INJECTION PUMP, NO.1
main22811-17030i199801-200505
22815AINSULATOR, INJECTION PUMP
main22815-17020i199801-200505
22816INSULATOR, INJECTION PUMP, NO.2
main22816-17010i199801-200505
22817BRACKET, PUMP STAY
main22817-17010i200106-200108
W(EGR COOLER):REFER TO FIG 25-01
main22817-17010i199801-200106
main22817-17020i200106-200505
23274DHOSE, FUEL, NO.3
main23274-17040i199801-200505
23274FCLIP(FOR FUEL HOSE NO.3)
main90467-18002i199801-200208
main90467-18008i200208-200505
23290DAMPER ASSY, FUEL SUCTION
main23290-17010i199801-200505
23701PIPE SUB-ASSY, INJECTION, NO.1
main23701-17060i199801-200505
main23701-17080i200108-200505
W(EGR COOLER):REFER TO FIG 25-01
23702PIPE SUB-ASSY, INJECTION, NO.2
main23702-17060i199801-200505
main23702-17080i200108-200505
W(EGR COOLER):REFER TO FIG 25-01
23703PIPE SUB-ASSY, INJECTION, NO.3
main23703-17060i199801-200505
main23703-17080i200108-200505
W(EGR COOLER):REFER TO FIG 25-01
23704PIPE SUB-ASSY, INJECTION, NO.4
main23704-17060i199801-200505
main23704-17080i200108-200505
W(EGR COOLER):REFER TO FIG 25-01
23705PIPE SUB-ASSY, INJECTION, NO.5
main23705-17060i199801-200505
main23705-17080i200108-200505
W(EGR COOLER):REFER TO FIG 25-01
23706PIPE SUB-ASSY, INJECTION, NO.6
main23706-17060i199801-200505
main23706-17080i200108-200505
W(EGR COOLER):REFER TO FIG 25-01
23741CLAMP, INJECTION PIPE, NO.1
main23741-17050i199801-200102
main23741-17051i200102-200505
23742CLAMP, INJECTION PIPE, NO.2
main23742-17030i199801-200505
23743CLAMP, INJECTION PIPE, NO.3
main23743-17010i199801-200505
9017906080
9017908022
9030149003
9046400792
9090126002
9151281230
9162160614
9164180616
9164281020
9164281028
9164281230
91651B0825
