MANIFOLD

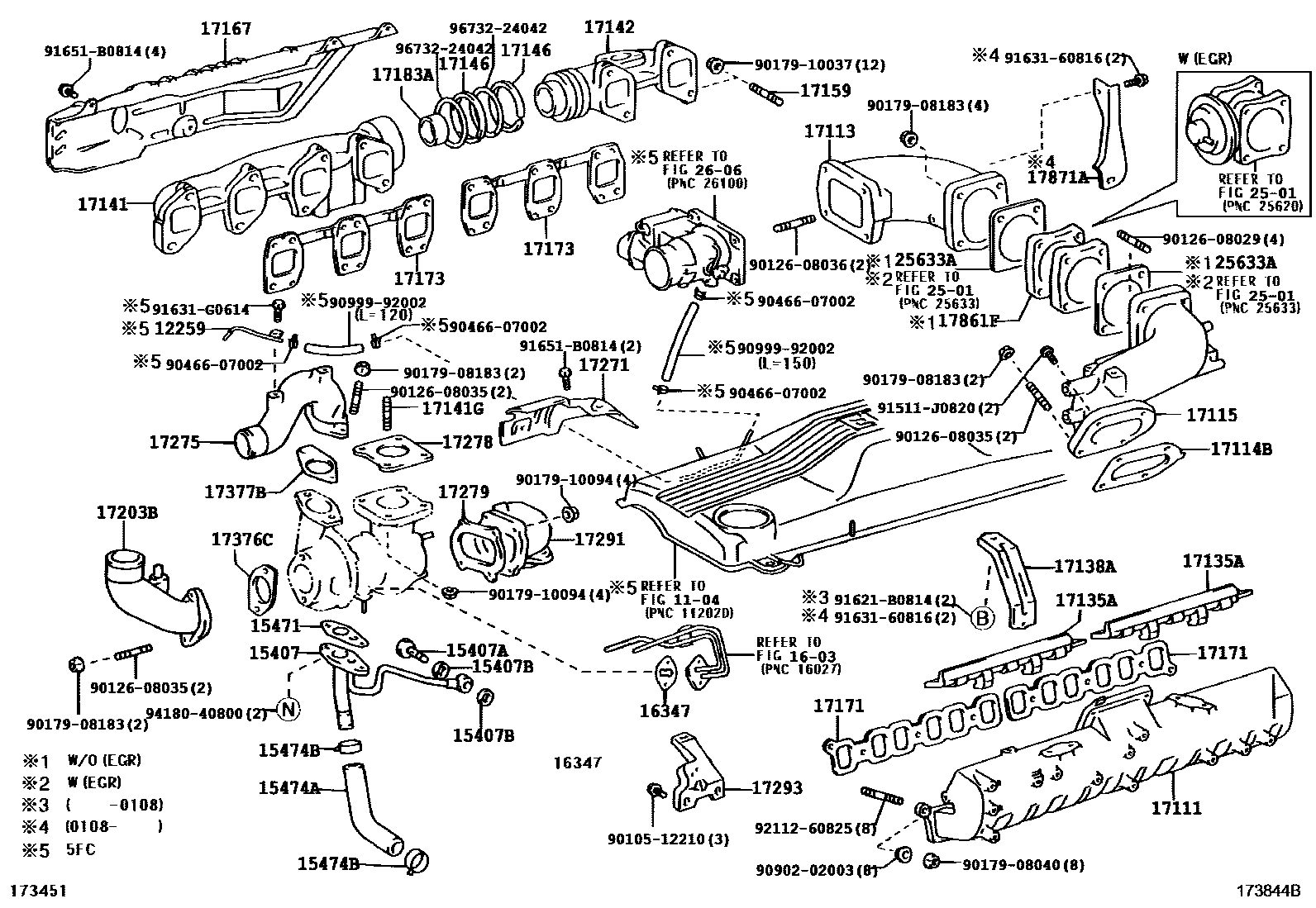

Parts diagram
1104
12259PIPE, OIL RETURN, NO.2
main12259-17010i200308-200505
main12259-17010i200307-200505
W/O(EGR COOLER)
main12259-17020i200208-200505
W(EGR COOLER)
15407PIPE SUB-ASSY, TURBO OIL INLET
main15407-17020i199801-200505
W/O(EGR COOLER)
main15407-17030i200108-200505
W(EGR COOLER)
15407ABOLT, UNION(FOR TURBO OIL INLET PIPE)
main90401-12097i199801-200505
15407BGASKET(FOR TURBO OIL INLET PIPE)
main90430-12221i199801-200505
15471GASKET, TURBO OIL INLET
main15471-17010i200108-200505
W(EGR COOLER)
main15471-58010i199801-200505
W/O(EGR COOLER)
15474AHOSE, TURBO OIL OUTLET
main15491-17010i200108-200505
W(EGR COOLER)
main90910-05206i200108-200505
W/O(EGR COOLER)
main90910-05206i199801-200108
15474BCLAMP OR CLIP(FOR TURBO OIL OUTLET HOSE)
main90467-26001i199801-200208
main96134-52600i200208-200505
1603
16347GASKET, WATER BY-PASS
main16347-27020i200108-200505
W(EGR COOLER)
main16347-42020i200108-200505
W/O(EGR COOLER)
main16347-42020i199801-200108
17111MANIFOLD, INTAKE
main17101-50020i199801-200601
main17101-50040i200601
main17111-17030i199801-200104
main17111-17031i200104-200505
W/O(EGR COOLER)
main17111-17060i200108-200505
W(EGR COOLER)
17113PIPE, INTAKE
main17113-17060i199801-200108
main17113-17100i200108-200505
17114BGASKET, INTAKE FLANGE
main17116-17010i199801-200108
main17116-17020i200108-200505
main17116-50010i199801-200505
17115GASKET, INTAKE MANIFOLD HOLE COVER
main17115-17020i199801-200108
main17115-17021i200108-200505
17135AINSULATOR, INTAKE MANIFOLD, NO.1
main17135-17010i199801-200505
17138ASTAY, INTAKE PIPE
main17138-17020i199801-200108
main17138-17050i200108-200308
17141MANIFOLD, EXHAUST
main17141-17030i199801-199904
main17141-17031i199904-200505
W/O(EGR COOLER)
main17141-17040i200108-200505
W(EGR COOLER)
17141GBOLT, STUD(FOR TURBOCHARGER)
main90116-10117i200108-200505
W(EGR COOLER)
main90116-10117i200108-200505
W/O(EGR COOLER)
main90116-10117i199801-200108
17142CASE, EXHAUST MANIFOLD, NO.2
main17142-17020i199801-200505
W(EGR COOLER)
main17142-17030i200501-200505
main17142-17030i199801-200505
W/O(EGR COOLER)
17146RING, EXHAUST MANIFOLD
main17151-17010i199801-200505
17159BOLT, STUD(FOR MANIFOLD TO CYLINDER HEAD)
main90116-10171i199801-200505
main90126-10015i199801-200505
17167INSULATOR, EXHAUST MANIFOLD HEAT, NO.1
main17167-17050i199801-200108
W/O(EGR COOLER)
main17167-17051i200108-200205
W/O(EGR COOLER)
main17167-17052i200205-200505
W/O(EGR COOLER)
main17167-17060i199801-200108
W(EGR COOLER)
main17167-17061i200108-200205
NEW ZEALAND SPEC;W(EGR COOLER)
main17167-17061i200108-200205
RUSSIA SPEC;W(EGR COOLER)
main17167-17062i200205-200208
RUSSIA SPEC;W(EGR COOLER)
main17167-17062i200205-200208
NEW ZEALAND SPEC;W(EGR COOLER)
main17167-17062i200208-200505
W/O(EGR COOLER)
main17167-17062i200501-200505
main17167-17090i200108-200505
W(EGR COOLER)
main17167-50100i199801-200505
17171GASKET, INTAKE TO EXHAUST MANIFOLD
main17171-17030i199801-200505
17173GASKET, EXHAUST MANIFOLD TO HEAD
main17173-17020i199801-200505
main17173-50021i199801-200505
17183ACOLLAR, MANIFOLD
main17183-17010i199801-200505
17203BELBOW SUB-ASSY, COMPRESSOR INLET
main17203-17010i199801-200505
W/O(EGR COOLER)
main17203-17030i200108-200505
W(EGR COOLER)
17271INSULATOR, TURBO, NO.1
main17271-17010i199801-200505
W/O(EGR COOLER)
main17271-17030i200108-200505
W(EGR COOLER)
17275ELBOW, COMPRESSOR OUTLET
main17275-17010i199801-200203
W/O(EGR COOLER)
main17275-17011i200203-200505
W/O(EGR COOLER)
main17275-17030i200108-200208
W(EGR COOLER)
main17275-17031i200208-200505
W(EGR COOLER)
17278GASKET, TURBO TO EXHAUST MANIFOLD
main17278-17010i199801-200505
W/O(EGR COOLER)
main17278-17020i200108-200505
W(EGR COOLER)
17279GASKET, TURBINE OUTLET ELBOW
main17279-17020i199801-200505
W/O(EGR COOLER)
main17279-17030i200108-200505
W(EGR COOLER)
17291ELBOW, TURBINE OUTLET
main17291-17030i199801-200505
W/O(EGR COOLER)
main17291-17040i200108-200505
W(EGR COOLER)
17293STAY, TURBOCHARGER
main17293-17020i199801-200505
W/O(EGR COOLER)
main17293-17030i200108-200505
W(EGR COOLER)
17376CGASKET, AIR TUBE
main17376-17010i199801-200505
17377BGASKET, AIR TUBE, NO.2
main17377-88410i199801-200505
17861FCONNECTOR, INTAKE AIR
main17861-17030i199801-200505
17871ASTAY, AIR CONNECTOR
main17871-17020i200208-200505
W/O(EGR COOLER)
main17871-17020i200108-200208
main17871-17030i200312-200505
W(EGR COOLER)
2501
25633AGASKET, EGR VALVE
main25633-17010i199801-200108
main25633-17020i200108-200505
2606
9010512210
9012608029
9012608035
9012608036
9017908040
9017908183
9017910037
9017910094
9046607002
9090202003
9099992002
91511J0820
91621B0814
9163160816
91631G0614
91651B0814
9211260825
9418040800
9673224042

58 parts on this diagram · 7 diagrams in section
