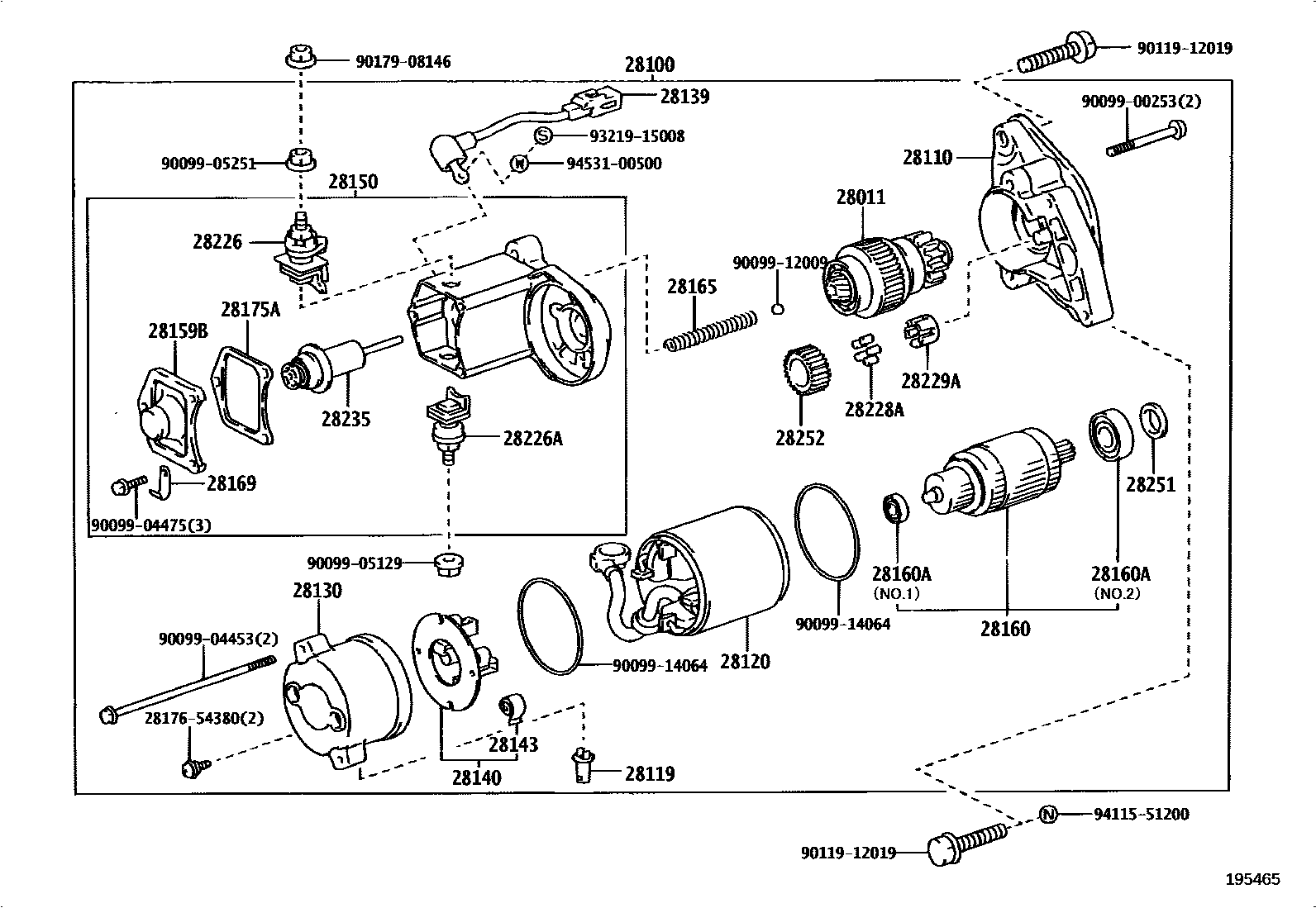

STARTER

0001 112V 2.0KW 0002 112V 1.0KW,1.4KW 0003 112V 2.0KW,2.2KW 0004 112V 2.7KW 0005 112V 2.5KW, 24V 4.5KW 0006 112V 3.0KW

28011CLUTCH SUB-ASSY, STARTER

main28011-17020i3B,1HZ,1PZ..BJ73,HZJ7#,PZJ7#199001-199305

main28011-26042i22R#..RJ7#199001-199305

main28011-54010i2LT..LJ70..RHD..VX;1HZ..HZJ71,74,78,79199001-200108

main28011-54070i2LT..LJ73,77;2LT..LJ70..LX,STD;2LT..LJ70..LHD..VX199001-199305

main28011-54380i2LT..LJ7#199308-199501

main28011-67020i1KZT..KZJ70..RHD..VX; 1KZT..KZJ73,77;1KZT..KZJ70..LX,STD;1KZT..KZJ70..LHD..VX199305-199604

COLD SPEC

main28011-67030i1KZT..KZJ73,77;1KZT..KZJ70..LX,STD;1KZT..KZJ70..LHD..VX199305-199604

28100STARTER ASSY

main28100-17010i3B..BJ73199001-199208

12V 2.5KW

main28100-17020i1HZ,1PZ..HZJ7#,PZJ7#199001-199208

24V 4.5KW

main28100-17030i1HZ..HZJ7#199305-199608

24V 4.5KW

main28100-17040i3B..BJ73199305-199402

12V 2.5KW

main28100-17050i1HZ..HZJ7#199608-199908

24V 4.5KW

main28100-17070i1HZ..HZJ7#199908-200108

12V 3.0KW

main28100-34080i22R..RJ70199001-199305

12V 1.0KW

main28100-35020i22R..RJ70199001-199108

12V 1.4KW,SEMI COLD SPEC

main28100-54090i2LT..LJ70..RHD..VX; 2LT..LJ73;2LT..LJ70..LX,STD;2LT..LJ70..LHD..VX199108-199208

12V 2.7KW; 12V 2.7KW,COLD SPEC

main28100-54100i2LT..LJ73,77;2LT..LJ70..LX,STD;2LT..LJ70..LHD..VX199001-199208

12V 2.0KW

main28100-54310i2LT..LJ73,77;2LT..LJ70..LX,STD;2LT..LJ70..LHD..VX199208-199305

12V 2.0KW

main28100-54380i2LT..LJ7#199308-199501

12V 2.0KW

main28100-54390i2LT..LJ70..RHD..VX; 2LT..LJ73;2LT..LJ70..LX,STD;2LT..LJ70..LHD..VX199208-199305

12V 2.7KW; 12V 2.7KW,COLD SPEC

main28100-67020i1KZT..KZJ70..RHD..VX; 1KZT..KZJ73,77;1KZT..KZJ70..LX,STD;1KZT..KZJ70..LHD..VX199305-199501

12V 2.7KW; 12V 2.7KW,COLD SPEC

main28100-67030i1KZT..KZJ73,77;1KZT..KZJ70..LX,STD;1KZT..KZJ70..LHD..VX199305-199604

12V 2.2KW

main28100-67060i1KZT..KZJ70..RHD..VX; 1KZT..KZJ73,77;1KZT..KZJ70..LX,STD;1KZT..KZJ70..LHD..VX199501-199604

12V 2.7KW; 12V 2.7KW,COLD SPEC

28110HOUSING ASSY, STARTER DRIVE

main28110-34080i22R..RJ70199001-199305

main28110-35020i22R..RJ70199108-199305

COLD SPEC

main28110-54380i2LT..LJ7#199308-199501

main28110-67020i1KZT..KZJ70..RHD..VX; 1KZT..KZJ73,77;1KZT..KZJ70..LX,STD;1KZT..KZJ70..LHD..VX199305-199604

COLD SPEC

main28110-67030i1KZT..KZJ73,77;1KZT..KZJ70..LX,STD;1KZT..KZJ70..LHD..VX199305-199604

main28115-17020i3B,1HZ..BJ73,HZJ7#199305-199908

main28115-17070i1HZ..HZJ7#199908-200108

main28115-54011i2LT..LJ70..RHD..VX; 2LT..LJ73;2LT..LJ70..LX,STD;2LT..LJ70..LHD..VX199001-199305

COLD SPEC

main28115-54070i2LT..LJ7#199305-199308

28119COVER, STARTER END FRAME

main28119-46080i1HZ..HZJ7#199305-199908

main28119-47070i3B,1HZ,1PZ..BJ73,HZJ7#,PZJ7#199001-199208

NO.2

main28199-15090i22RE..RJ7#199001-199305

main28199-46080i3B,1HZ..BJ73,HZJ7#199208-200108

NO.1

main28199-54190i1KZT..KZJ73,77;1KZT..KZJ70..LX,STD;1KZT..KZJ70..LHD..VX199305-199604

COLD SPEC

main28199-74110i2LT..LJ7#199308-199501

main28199-77090i3B,1HZ,1PZ..BJ73,HZJ7#,PZJ7#199004-199208

NO.1

28120YOKE ASSY, STARTER

main28120-15090i22R..RJ70199108-199305

COLD SPEC

main28120-17070i1HZ..HZJ7#199908-200108

main28120-26071i22R..RJ70199001-199305

main28120-54070i2LT..LJ73,77;2LT..LJ70..LX,STD;2LT..LJ70..LHD..VX199001-199305

main28120-54380i2LT..LJ7#199308-199501

main28120-56071i1HZ,1PZ..HZJ7#,PZJ7#199001-199305

main28120-56081i2LT..LJ73;2LT..LJ70..LX,STD;2LT..LJ70..LHD..VX; 3B..BJ73;2LT..LJ70..RHD..VX199001-199305

COLD SPEC

main28120-56231i1KZT..KZJ70..RHD..VX; 1KZT..KZJ73,77;1KZT..KZJ70..LX,STD;1KZT..KZJ70..LHD..VX199305-199604

COLD SPEC

main28120-64040i1KZT..KZJ73,77;1KZT..KZJ70..LX,STD;1KZT..KZJ70..LHD..VX199305-199604

28130FRAME ASSY, STARTER COMMUTATOR END

main28130-17030i3B,1HZ..BJ73,HZJ7#199208-199305

main28130-17070i1HZ..HZJ7#199908-200108

main28130-34060i22R..RJ70199001-199305

main28130-35020i22R..RJ70199108-199305

COLD SPEC

main28130-54010i3B,1HZ,1PZ..BJ73,HZJ7#,PZJ7#199001-199208

main28130-54060i2LT..LJ70..RHD..VX; 2LT..LJ73;2LT..LJ70..LX,STD;2LT..LJ70..LHD..VX199001-199208

COLD SPEC

main28130-54190i2LT..LJ70..RHD..VX; 2LT..LJ73;2LT..LJ70..LX,STD;2LT..LJ70..LHD..VX199208-199304

COLD SPEC

main28130-54380i2LT..LJ7#199308-199501

main28130-54430i2LT..LJ70..RHD..VX; 2LT..LJ73;2LT..LJ70..LX,STD;2LT..LJ70..LHD..VX199304-199305

COLD SPEC

main28130-56300i3B,1HZ..BJ73,HZJ7#199305-199908

main28130-67020i1KZT..KZJ70..RHD..VX; 1KZT..KZJ73,77;1KZT..KZJ70..LX,STD;1KZT..KZJ70..LHD..VX199305-199604

COLD SPEC

28139WIRE, LEAD, NO.1(FOR STARTER)

main28139-17010i3B,1HZ,1PZ..BJ73,HZJ7#,PZJ7#199001-199208

main28139-54090i2LT..LJ70..RHD..VX; 2LT..LJ73;2LT..LJ70..LX,STD;2LT..LJ70..LHD..VX199001-199305

COLD SPEC

main28139-54100i2LT..LJ73,77;2LT..LJ70..LX,STD;2LT..LJ70..LHD..VX199001-199104

main28139-54101i2LT..LJ73,77;2LT..LJ70..LX,STD;2LT..LJ70..LHD..VX199104-199305

main28139-54171i2LT..LJ7#199305-199308

main28139-54250i3B,1HZ..BJ73,HZJ7#199208-199305

main28139-54251i1HZ..HZJ7#199411-199608

main28139-54380i2LT..LJ7#199308-199501

main28139-54390i1KZT..KZJ70..LX,STD;1KZT..KZJ70..LHD..VX;1KZT,2LT..KZJ73,77,LJ7#; 1KZT..KZJ70..RHD..VX199305-199307

COLD SPEC

main28139-67020i1KZT..KZJ70..RHD..VX; 1KZT..KZJ73,77;1KZT..KZJ70..LX,STD;1KZT..KZJ70..LHD..VX199307-199604

COLD SPEC

main28139-67030i1KZT..KZJ73,77;1KZT..KZJ70..LX,STD;1KZT..KZJ70..LHD..VX199305-199411

main28139-67031i1KZT..KZJ73,77;1KZT..KZJ70..LX,STD;1KZT..KZJ70..LHD..VX199411-199604

28140HOLDER ASSY, STARTER BRUSH

main28140-15090i22R..RJ70199108-199305

COLD SPEC

main28140-26070i22R..RJ70199001-199305

main28140-54070i2LT..LJ7#199305-199308

main28140-54380i2LT..LJ7#199308-199501

main28140-64040i1KZT..KZJ73,77;1KZT..KZJ70..LX,STD;1KZT..KZJ70..LHD..VX199305-199604

main28140-67090i1HZ..HZJ7#199908-200108

main28140-77090i2LT..LJ70..RHD..VX;3B,1HZ,1PZ..BJ73,HZJ7#,PZJ7#; 2LT..LJ73;2LT..LJ70..LX,STD;2LT..LJ70..LHD..VX199001-199305

COLD SPEC

28143SPRING, STARTER BRUSH

main28143-54380×4i2LT..LJ7#199308-199501

main90099-17112×4i22R#..RJ7#199001-199305

main90099-17115i2LT..LJ7#199305-199308

28150SWITCH ASSY, MAGNET STARTER

main28150-17010i3B..BJ73199001-199208

main28150-17020i1HZ,1PZ..HZJ7#,PZJ7#199001-199208

main28150-17030i1HZ..HZJ7#199208-199305

main28150-17040i3B..BJ73199305-199402

main28150-17050i1HZ..HZJ7#199608-199908

main28150-17070i1HZ..HZJ7#199908-200108

main28150-34060i22R..RJ70199010-199305

main28150-34080i22R..RJ70199001-199010

main28150-54051i2LT..LJ70..RHD..VX; 2LT..LJ73;2LT..LJ70..LX,STD;2LT..LJ70..LHD..VX199001-199305

COLD SPEC

main28150-54070i2LT..LJ73,77;2LT..LJ70..LX,STD;2LT..LJ70..LHD..VX199001-199104

main28150-54071i2LT..LJ73,77;2LT..LJ70..LX,STD;2LT..LJ70..LHD..VX199104-199305

main28150-54310i2LT..LJ7#199305-199308

main28150-54380i2LT..LJ7#199308-199501

main28150-54390i2LT..LJ7#199305-199501

COLD SPEC

main28150-67020i1KZT..KZJ70..RHD..VX; 1KZT..KZJ73,77;1KZT..KZJ70..LX,STD;1KZT..KZJ70..LHD..VX199305-199604

COLD SPEC

main28150-67030i1KZT..KZJ73,77;1KZT..KZJ70..LX,STD;1KZT..KZJ70..LHD..VX199305-199604

main28150-72020i22RE..RJ7#199305-199604

28159BCOVER, MAGNET SWITCH

main28159-10040i22R#..RJ7#199001-199305

main28159-17030i3B,1HZ,1PZ..BJ73,HZJ7#,PZJ7#199001-199208

main28159-54170i2LT..LJ7#199305-199308

main28159-54380i2LT..LJ7#199308-199501

main28159-56310i2LT..LJ7#199305-199501

COLD SPEC

28160ARMATURE ASSY, STARTER

main28160-15091i22RE..RJ7#199001-199305

main28160-26071i22R..RJ70199001-199305

main28160-47040i2LT..LJ73;2LT..LJ70..LX,STD;2LT..LJ70..LHD..VX; 3B..BJ73;2LT..LJ70..RHD..VX199001-199305

COLD SPEC

main28160-54071i2LT..LJ73,77;2LT..LJ70..LX,STD;2LT..LJ70..LHD..VX199001-199305

main28160-54140i1KZT..KZJ70..LX,STD;1KZT..KZJ70..LHD..VX;1KZT,2LT..KZJ73,77,LJ7#; 1KZT..KZJ70..RHD..VX199305-199604

COLD SPEC

main28160-54380i2LT..LJ7#199308-199501

main28160-64041i1KZT..KZJ73,77;1KZT..KZJ70..LX,STD;1KZT..KZJ70..LHD..VX199305-199604

main28160-67090i1HZ..HZJ7#199908-200108

main28160-77090i1HZ,1PZ..HZJ7#,PZJ7#199001-199305

28160ABEARING, STARTER ARMATURE

main28253-45020i22R..RJ70199001-199305

NO.2

main28253-54070i1KZT..KZJ70..LX,STD;1KZT..KZJ70..LHD..VX;1KZT,2LT..KZJ73,77,LJ7#199305-199308

NO.2

main90099-10107i2LT..LJ70..RHD..VX;3B,1HZ,1PZ..BJ73,HZJ7#,PZJ7#; 2LT..LJ73;2LT..LJ70..LX,STD;2LT..LJ70..LHD..VX199001-199305

COLD SPEC,NO.1; NO.1

main90099-10113i22R..RJ70199001-199305

NO.1

main90099-10119i2LT..LJ70..RHD..VX;3B,1HZ,1PZ..BJ73,HZJ7#,PZJ7#; 2LT..LJ73;2LT..LJ70..LX,STD;2LT..LJ70..LHD..VX199001-199305

COLD SPEC,NO.2; NO.2

main90099-10131i2LT..LJ7#199305-199308

NO.1

main90099-10143i22R..RJ70199108-199305

COLD SPEC,NO.1

main90099-10144i22RE..RJ7#199305-199604

NO.2

main90099-10197i2LT..LJ7#199308-199501

NO.2

main90099-10208i2LT..LJ7#199308-199501

NO.1

main90099-10215i1HZ..HZJ7#199908-200108

NO.2

main90099-65030i1HZ..HZJ7#199908-200108

NO.1

28165SPRING, STARTER MAGNET SWITCH RETURN

main28165-26040i2LT..LJ70..LX,STD;2LT..LJ70..LHD..VX;22R#,2LT..LJ73,77,RJ7#199001-199305

main28165-76070i2LT..LJ7#199308-199501

main28165-77090i3B,1HZ..BJ73,HZJ7#;1KZT..KZJ70..RHD..VX199305-199908

28169CLAMP, STARTER MOTOR LEAD WIRE

main28169-10040i22R#..RJ7#199001-199305

main28169-54070i2LT..LJ73,77;2LT..LJ70..LX,STD;2LT..LJ70..LHD..VX199004-199305

main28169-54380i2LT..LJ7#199308-199501

28175AGASKET, MAGNET SWITCH COVER

main28175-10040i1KZT..KZJ70..LX,STD;1KZT..KZJ70..LHD..VX;22RE,1KZT,2LT..KZJ73,77,LJ7#,RJ7#199305-199308

main28175-54380i2LT..LJ7#199308-199501

main28175-56310i3B,1HZ,1PZ..BJ73,HZJ7#,PZJ7#199001-199208

28226STARTER KIT, BATTERY TERMINAL

main28226-17020i1HZ,1PZ..HZJ7#,PZJ7#199001-199208

main28226-17030i1HZ..HZJ7#199508-199908

main28226-54080i2LT..LJ73,77;2LT..LJ70..LX,STD;2LT..LJ70..LHD..VX199001-199305

main28226-54250i2LT..LJ70..RHD..VX; 2LT..LJ73;2LT..LJ70..LX,STD;2LT..LJ70..LHD..VX199001-199208

COLD SPEC

main28226-54320i1HZ..HZJ7#199908-200108

main28226-54380i2LT..LJ7#199308-199501

main28226-56250i3B..BJ73199001-199208

main28226-72080i22R#..RJ7#199001-199305

main28226-76100i1KZT..KZJ73,77;1KZT..KZJ70..LX,STD;1KZT..KZJ70..LHD..VX199305-199604

28226ASTARTER KIT, MOTOR TERMINAL

main28226-54100i2LT..LJ73,77;2LT..LJ70..LX,STD;2LT..LJ70..LHD..VX199004-199101

main28226-54220i2LT..LJ73;2LT..LJ70..LX,STD;2LT..LJ70..LHD..VX199001-199305

COLD SPEC

main28226-72010i1KZT..KZJ70..LX,STD;1KZT..KZJ70..LHD..VX;22RE,1KZT..KZJ73,77,RJ7#199305-199308

28228AROLLER, STARTER CLUTCH

main28228-26040×5i2LT..LJ70..LX,STD;2LT..LJ70..LHD..VX;22R#,2LT..LJ73,77,RJ7#199001-199305

main28228-56080×5i2LT..LJ73;2LT..LJ70..LX,STD;2LT..LJ70..LHD..VX199001-199305

COLD SPEC

28229ARETAINER, STARTER IDLE GEAR

main28229-26040i2LT..LJ70..LX,STD;2LT..LJ70..LHD..VX;22R#,2LT..LJ73,77,RJ7#199001-199305

main28229-56080i1KZT..KZJ70..LX,STD;1KZT..KZJ70..LHD..VX;1KZT,2LT..KZJ73,77,LJ7#199305-199604

COLD SPEC

main28229-74070i2LT..LJ7#199308-199501

28235PLUNGER, MAGNET SWITCH

main28235-17030i1HZ..HZJ7#199908-200108

main28235-35080i2LT..LJ70..LX,STD;2LT..LJ70..LHD..VX;22R#,2LT..LJ73,77,RJ7#199004-199305

main28235-54380i2LT..LJ7#199308-199501

28251PINION, STARTER DRIVE

main28251-15090i22R..RJ70199001-199108

SEMI COLD SPEC

main28251-54070i1KZT..KZJ73,77;1KZT..KZJ70..LX,STD;1KZT..KZJ70..LHD..VX199308-199604

main28251-67090i1HZ..HZJ7#199908-200108

main28254-54380i2LT..LJ7#199308-199501

28252GEAR, STARTER IDLE

main28254-45020i22R#..RJ7#199001-199305

main28254-54070i2LT..LJ7#199305-199308

main28254-64040i1KZT..KZJ73,77;1KZT..KZJ70..LX,STD;1KZT..KZJ70..LHD..VX199305-199604

main28254-64130i2LT..LJ7#199308-199501

main28254-67090i1HZ..HZJ7#199908-200108

main28254-77090i1KZT..KZJ70..LX,STD;1KZT..KZJ70..LHD..VX;1KZT,2LT..KZJ73,77,LJ7#199305-199604

COLD SPEC

2817654380SCREW, STARTER

main28176-54380

9009900253

main90099-00253

9009904453

main90099-04453

9009904475

main90099-04475

9009905129

main90099-05129

9009905251

main90099-05251

9009912009

main90099-12009

9009914064

main90099-14064

9011912019

main90119-12019

9017908146

main90179-08146

9321915008

main93219-15008

9411551200

main94115-51200

9453100500

main94531-00500

36 parts on this diagram · 6 diagrams in section
