EPC Data

CYLINDER BLOCK

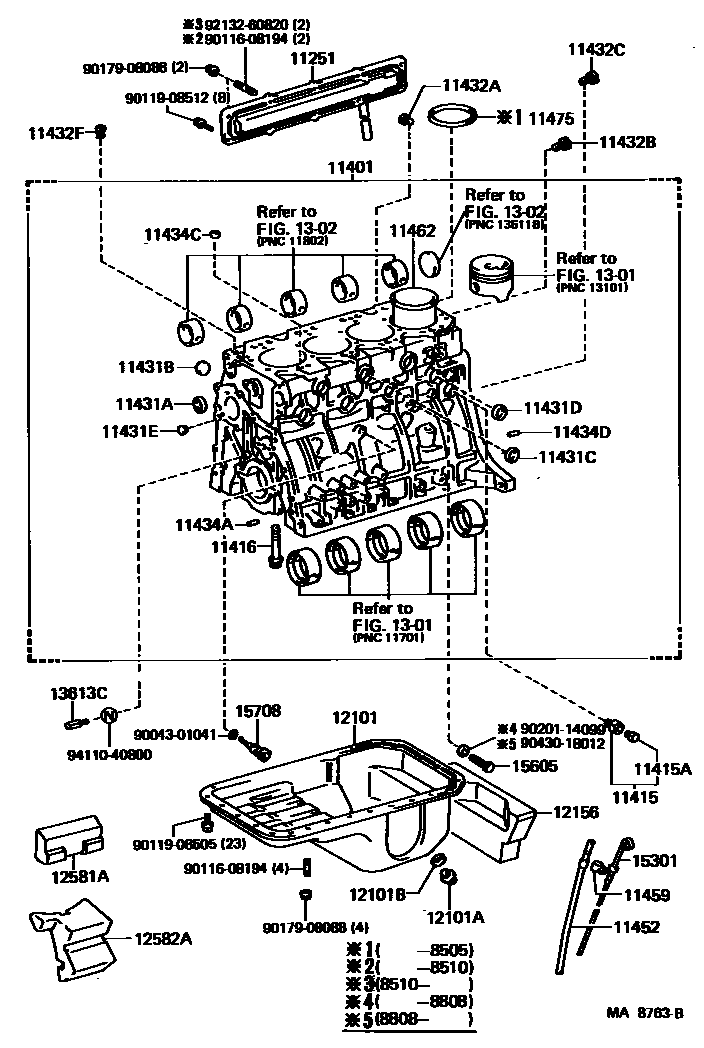

Parts diagram
11251COVER, VALVE PUSH ROD
main11203-56040i198411-198506
main11203-56041i198506-198808
main11203-56050i198510-199001
11401BLOCK SUB-ASSY, CYLINDER
main11401-39445i198411-198602
main11401-39446i198602-198801
main11401-39447i198801-199001
main11401-59167i198510-198807
main11401-59168i198807-199001
main11401-59246i198411-198510
main11401-59405i198808
main11401-59415i198808-199001
11415COCK SUB-ASSY, WATER DRAIN(FOR CYLINDER BLOCK)
main90910-09070i198411-198504
main96431-03833i198411-198504
main96431-53828i198504-199001
11415APLUG, WATER DRAIN COCK(FOR CYLINDER BLOCK)
main90345-53002i198812-199001
main90345-53030i198907
main90910-09072i198411-198504
main96431-23814i198411-198504
L=28
main96432-23814i198504-199001
main96432-23814i198504-198907
L=24
11416BOLT(FOR CRANKSHAFT BEARING CAP SET)
main90109-16001i198411-199001
*16-2PX88.5-32
main90910-02042i198411-199001
*12-1.25PX75-25
main90910-02061i198411-199001
*12-1.25PX80-24
main90910-02082i198808-199001
*16-2PX93.5-32
main90910-02083i198808-199001
*16-2PX129.5-32
11431APLUG, TIGHT, NO.1(FOR CYLINDER BLOCK)
main90331-51032i198411-199001
OD=51
main96411-42500i198411-199001
OD=25
11431BPLUG, TIGHT, NO.2(FOR CYLINDER BLOCK)
main96411-12800i198411-198509
OD=28
main96411-42800i198509-199001
OD=28
main96411-43500i198411-199001
OD=35
main96411-44000i198411-199001
OD=40
11431CPLUG, TIGHT, NO.3(FOR CYLINDER BLOCK)
main96411-13000i198411-198509
OD=30
main96411-43000i198509-199001
OD=30
main96411-45000i198411-199001
OD=50
11431DPLUG, TIGHT, NO.4(FOR CYLINDER BLOCK)
main96411-13500i198411-198509
OD=35
main96411-43500i198509-199001
OD=35
11431EPLUG, TIGHT, NO.5(FOR CYLINDER BLOCK)
main96411-11400i198411-198509
OD=14
main96411-11400i198509-198612
OD=14,OIL HOLE
main96411-41400i198509-199001
OD=14,WATER JACKET
main96411-41400i198612-199001
OD=14,OIL HOLE
11432APLUG, W/HEAD TAPER SCREW, NO.1
main90043-45027i198411-199001
main90344-53002i198707-199001
RR
main90344-53008i198411-199001
FR
main90344-53011i198411-198707
RR
main90345-51006i198411-199001
main90345-51007i198808-199001
11432BPLUG, W/HEAD TAPER SCREW, NO.2
main90344-52003i198705-199001
main90344-52013i198411-198705
main90344-53002i198411-198808
main90345-51004i198808-199001
main90345-53001i198411-198808
11432CPLUG, W/HEAD TAPER SCREW, NO.3
main90345-51006i198411-199001
main90345-52001i198411-199001
11432FPLUG, W/HEAD TAPER SCREW, NO.4
main90043-45010i198510-198608
11434APIN, STRAIGHT(FOR TIMING GEAR COVER SET)
main90250-08120i198411-199001
L=18,OD=8
main90253-11001i198411-199001
L=11,OD=11,L=11,OD=11
main90253-11021i198411-199001
L=8,OD=11,L=8,OD=11
11434CPIN, STRAIGHT (FOR CYLINDER HEAD SET)
main90250-08120i198411-199001
L=18,OD=8,L=18,OD=8
main90253-15005i198411-199001
L=7,OD=14.5,L=7,OD=14.5
11434DPIN, STRAIGHT(FOR ENGINE REAR OIL SEAL)
main90250-08120i198411-199001
L=18,OD=8
main90253-11001i198411-199001
L=11,OD=11,L=11,OD=11
11452GUIDE, OIL LEVEL GAGE
main11452-35010i198411-199001
main11452-54030i198411-199001
main11452-56050i198411-199001
11459SUPPORT, OIL LEVEL GAGE GUIDE
main11459-35010i198411-199001
main11459-56040i198411-199001
main90461-10658i198411-199001
11462LINER, CYLINDER
main11461-58020i198411-199001
11475SHIM, CYLINDER LINER
main11475-58010i198411-198505
T=0.05
main11476-58010i198411-198505
T=0.10
12101PAN SUB-ASSY, OIL
main12101-35030i198411-198501
main12101-35040i198501-199001
main12101-54051i198411-198504
main12101-54052i198504-198510
main12101-54053i198510-198808
main12101-54150i198808-199001
main12101-56060i198411-198808
main12101-56070i198411-198808
SWITZERLAND SPEC
main12101-56070i198510-199001
main12101-56080i198808-198910
main12101-56090i198808-198910
main12101-56100i198910-199001
main12101-56110i198910
12101APLUG(FOR OIL PAN DRAIN)
main90341-12012i198411-199001
main90341-18089i198411-199001
12101BGASKET(FOR OIL PAN DRAIN PLUG)
main90430-12011i198411-198803
ID=12
main90430-12019i198803-198808
main90430-12021i198808-199001
main90430-18013i198411-198907
main90430-18018i198808-199001
main90430-18022i198907
main90430-18244i198411-198808
12156INSULATOR, OIL PAN
main12156-58010i198608-198808
SWITZERLAND SPEC
main12156-58010i198510-199001
12581AINSULATOR, CYLINDER BLOCK, NO.1
main12581-58010i198608-198808
SWITZERLAND SPEC
main12581-58010i198510-199001
main12581-58020i198808-199001
12582AINSULATOR, CYLINDER BLOCK, NO.2
main12582-58010i198608-198808
SWITZERLAND SPEC
1301
1302
13613CNOZZLE, OIL
main90915-01015i198411-199001
15301GAGE SUB-ASSY, OIL LEVEL
main15301-35020i198411-199001
main15301-54030i198411-198704
main15301-54040i198704-199001
main15301-56040i198411-199001
main15301-56050i198808-198910
main15301-56060i198910-199001
15605VALVE SUB-ASSY, OIL CHECK
main15605-54010i198411-199001
main15605-56010i198808-199001
main15605-58010i198411-198808
15708NOZZLE SUB-ASSY, OIL, NO.1
main15708-54010i198411-199001
main15708-58020i198411-199001
9004301041
9011608194
9011908505
9011908512
9017908088
9020114099
9043018012
9213260820
9411040800

42 parts on this diagram · 4 diagrams in section
