FRONT DISC BRAKE CALIPER & DUST COVER

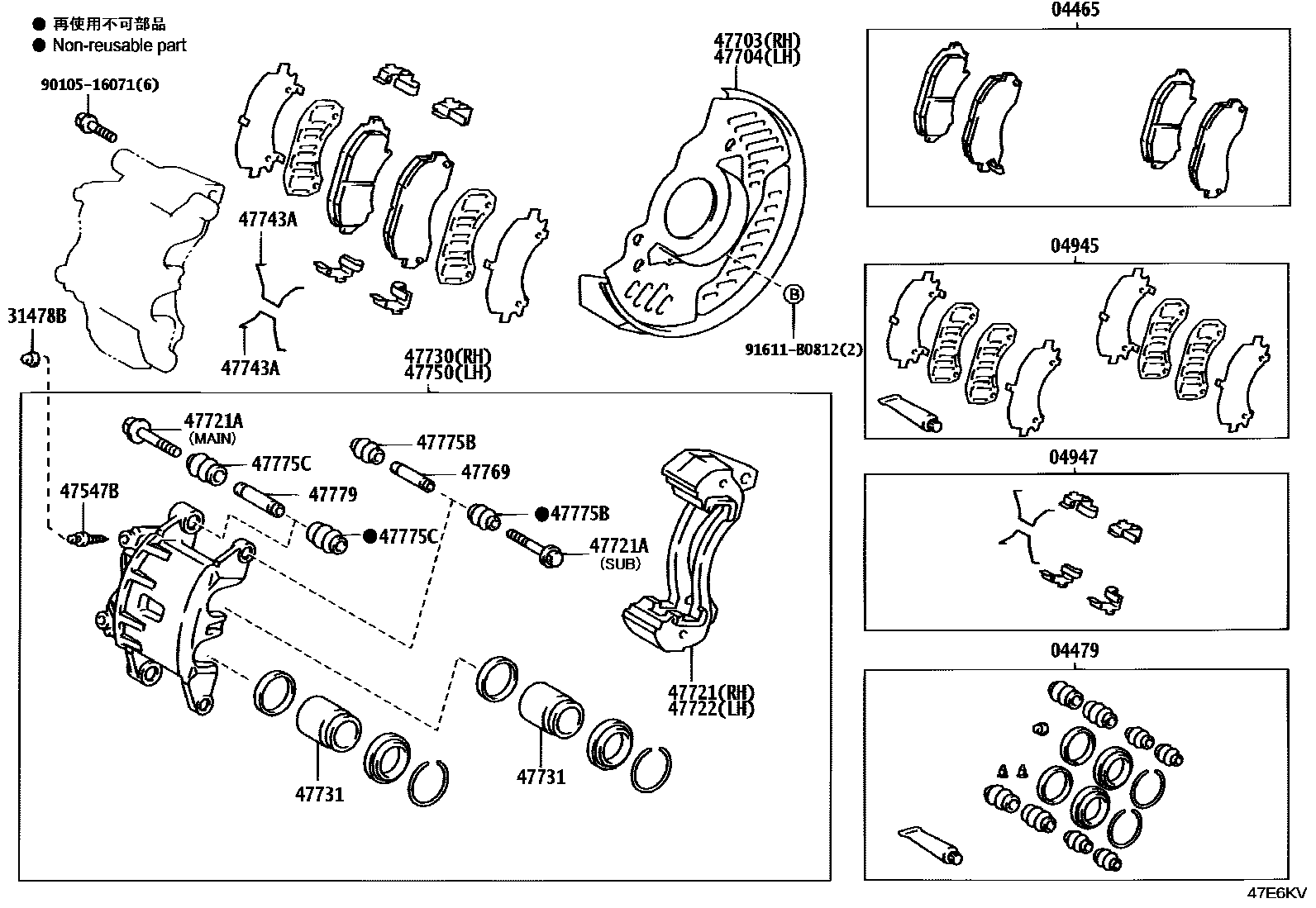

Parts diagram
04465PAD KIT, DISC BRAKE, FRONT
main04465-37090i201306-201411
MARK NS174
main04465-37091supersedes 04465-37151i201411-201512
MARK NS174
main04465-37150i201107-201411
MARK AK NS174A,FRONT WHEEL BRAKE-114.8 DISC
main04465-37151i201411-202005
MARK AK NS174A,FRONT WHEEL BRAKE-114.8 DISC
04479CYLINDER KIT, DISC BRAKE, FRONT
main0447B-37030×2supersedes 0447B-37021i201306-201512
main0447B-37021×2i201107-202005
FRONT WHEEL BRAKE-114.8 DISC
04945SHIM KIT, ANTI SQUEAL, FRONT
main04945-37050i201306-201309
main04945-37051supersedes 04945-37230i201505-202005
FRONT SUSPENSION-MULTI LEAF REIN TENSION(RUBBER BUSH)&FRONT WHEEL BRAKE-115.7 DISC&TIRE & DISK WHEEL-215/75R17.5 126 RIB; FRONT SUSPENSION-MULTI LEAF REIN TENSION(RUBBER BUSH)&FRONT WHEEL BRAKE-115.7 DISC&TIRE & DISK WHEEL-750R16-10 F:RIB R:RIB-LUG; FRONT SUSPENSION-MULTI LEAF REIN TENSION(RUBBER BUSH)&FRONT WHEEL BRAKE-115.7 DISC&TIRE & DISK WHEEL-750R16-10 RIB; FRONT SUSPENSION-MULTI LEAF REIN TENSION(RUBBER BUSH)&FRONT WHEEL BRAKE-115.7 DISC&TIRE & DISK WHEEL-750R16-12 F:RIB R:RIB-LUG; FRONT SUSPENSION-MULTI LEAF REIN TENSION(RUBBER BUSH)&FRONT WHEEL BRAKE-115.7 DISC&TIRE & DISK WHEEL-750R16-12 LUG; FRONT SUSPENSION-MULTI LEAF REIN TENSION(RUBBER BUSH)&FRONT WHEEL BRAKE-115.7 DISC&TIRE & DISK WHEEL-750R16-12 RIB; FRONT SUSPENSION-MULTI LEAF(RUBBER BUSH)&FRONT WHEEL BRAKE-115.7 DISC&TIRE & DISKWHEEL-215/75R17.5 126 RIB; FRONT SUSPENSION-MULTI LEAF(RUBBER BUSH)&FRONT WHEEL BRAKE-115.7 DISC&TIRE & DISKWHEEL-750R16-10 F:RIB R:RIB-LUG; FRONT SUSPENSION-MULTI LEAF(RUBBER BUSH)&FRONT WHEEL BRAKE-115.7 DISC&TIRE & DISKWHEEL-750R16-10 RIB; FRONT SUSPENSION-MULTI LEAF(RUBBER BUSH)&FRONT WHEEL BRAKE-115.7 DISC&TIRE & DISKWHEEL-750R16-12 F:RIB R:RIB-LUG; FRONT SUSPENSION-MULTI LEAF(RUBBER BUSH)&FRONT WHEEL BRAKE-115.7 DISC&TIRE & DISKWHEEL-750R16-12 LUG; FRONT SUSPENSION-MULTI LEAF(RUBBER BUSH)&FRONT WHEEL BRAKE-115.7 DISC&TIRE & DISKWHEEL-750R16-12 RIB
main04945-37030i201107-201505
FRONT WHEEL BRAKE-114.8 DISC
main04945-37230i201905-202005
FRONT WHEEL BRAKE-114.8 DISC
04947FITTING KIT, DISC BRAKE, FRONT
main0494A-37030×2supersedes 0494A-37050i201306-201512
main0494A-37020×2i201107-201505
FRONT WHEEL BRAKE-114.8 DISC
main0494A-37050×2i201905-202005
FRONT WHEEL BRAKE-114.8 DISC
31478BCAP, BLEEDER PLUG(FOR FRONT DISC BRAKE)
main31478-37030×2supersedes 31478-30010i201306-201512
main31478-30010×2i201107-201505
FRONT WHEEL BRAKE-114.8 DISC
47547BPLUG, BLEEDER(FOR FRONT DISC BRAKE)
main47847-37030×2supersedes 47547-12010i201306-201512
main47547-12010×2i201107-202005
FRONT WHEEL BRAKE-114.8 DISC
47703COVER SUB-ASSY, DISC BRAKE DUST, FRONT RH
main47781-37070supersedes 47703-37031i201505-202005
FRONT SUSPENSION-MULTI LEAF REIN TENSION(RUBBER BUSH)&FRONT WHEEL BRAKE-115.7 DISC&TIRE & DISK WHEEL-215/75R17.5 126 RIB; FRONT SUSPENSION-MULTI LEAF REIN TENSION(RUBBER BUSH)&FRONT WHEEL BRAKE-115.7 DISC&TIRE & DISK WHEEL-750R16-10 F:RIB R:RIB-LUG; FRONT SUSPENSION-MULTI LEAF REIN TENSION(RUBBER BUSH)&FRONT WHEEL BRAKE-115.7 DISC&TIRE & DISK WHEEL-750R16-10 RIB; FRONT SUSPENSION-MULTI LEAF REIN TENSION(RUBBER BUSH)&FRONT WHEEL BRAKE-115.7 DISC&TIRE & DISK WHEEL-750R16-12 F:RIB R:RIB-LUG; FRONT SUSPENSION-MULTI LEAF REIN TENSION(RUBBER BUSH)&FRONT WHEEL BRAKE-115.7 DISC&TIRE & DISK WHEEL-750R16-12 LUG; FRONT SUSPENSION-MULTI LEAF REIN TENSION(RUBBER BUSH)&FRONT WHEEL BRAKE-115.7 DISC&TIRE & DISK WHEEL-750R16-12 RIB; FRONT SUSPENSION-MULTI LEAF(RUBBER BUSH)&FRONT WHEEL BRAKE-115.7 DISC&TIRE & DISKWHEEL-215/75R17.5 126 RIB; FRONT SUSPENSION-MULTI LEAF(RUBBER BUSH)&FRONT WHEEL BRAKE-115.7 DISC&TIRE & DISKWHEEL-750R16-10 F:RIB R:RIB-LUG; FRONT SUSPENSION-MULTI LEAF(RUBBER BUSH)&FRONT WHEEL BRAKE-115.7 DISC&TIRE & DISKWHEEL-750R16-10 RIB; FRONT SUSPENSION-MULTI LEAF(RUBBER BUSH)&FRONT WHEEL BRAKE-115.7 DISC&TIRE & DISKWHEEL-750R16-12 F:RIB R:RIB-LUG; FRONT SUSPENSION-MULTI LEAF(RUBBER BUSH)&FRONT WHEEL BRAKE-115.7 DISC&TIRE & DISKWHEEL-750R16-12 LUG; FRONT SUSPENSION-MULTI LEAF(RUBBER BUSH)&FRONT WHEEL BRAKE-115.7 DISC&TIRE & DISKWHEEL-750R16-12 RIB
main47703-37030supersedes 47703-37031i201505-201912
FRONT SUSPENSION-MULTI LEAF REIN TENSION(RUBBER BUSH)&FRONT WHEEL BRAKE-320(100) DRUM&ABS-WITHOUT&TIRE & DISK WHEEL-215/75R17.5 126 RIB; FRONT SUSPENSION-MULTI LEAF REIN TENSION(RUBBER BUSH)&FRONT WHEEL BRAKE-320(100) DRUM&ABS-WITHOUT&TIRE & DISK WHEEL-750R16-10 F:RIB R:RIB-LUG; FRONT SUSPENSION-MULTI LEAF REIN TENSION(RUBBER BUSH)&FRONT WHEEL BRAKE-320(100) DRUM&ABS-WITHOUT&TIRE & DISK WHEEL-750R16-10 RIB; FRONT SUSPENSION-MULTI LEAF REIN TENSION(RUBBER BUSH)&FRONT WHEEL BRAKE-320(100) DRUM&ABS-WITHOUT&TIRE & DISK WHEEL-750R16-12 F:RIB R:RIB-LUG; FRONT SUSPENSION-MULTI LEAF REIN TENSION(RUBBER BUSH)&FRONT WHEEL BRAKE-320(100) DRUM&ABS-WITHOUT&TIRE & DISK WHEEL-750R16-12 LUG; FRONT SUSPENSION-MULTI LEAF REIN TENSION(RUBBER BUSH)&FRONT WHEEL BRAKE-320(100) DRUM&ABS-WITHOUT&TIRE & DISK WHEEL-750R16-12 RIB; FRONT SUSPENSION-MULTI LEAF(RUBBER BUSH)&FRONT WHEEL BRAKE-320(100) DRUM&ABS-WITHOUT&TIRE & DISK WHEEL-215/75R17.5 126 RIB; FRONT SUSPENSION-MULTI LEAF(RUBBER BUSH)&FRONT WHEEL BRAKE-320(100) DRUM&ABS-WITHOUT&TIRE & DISK WHEEL-750R16-10 F:RIB R:RIB-LUG; FRONT SUSPENSION-MULTI LEAF(RUBBER BUSH)&FRONT WHEEL BRAKE-320(100) DRUM&ABS-WITHOUT&TIRE & DISK WHEEL-750R16-10 RIB; FRONT SUSPENSION-MULTI LEAF(RUBBER BUSH)&FRONT WHEEL BRAKE-320(100) DRUM&ABS-WITHOUT&TIRE & DISK WHEEL-750R16-12 F:RIB R:RIB-LUG; FRONT SUSPENSION-MULTI LEAF(RUBBER BUSH)&FRONT WHEEL BRAKE-320(100) DRUM&ABS-WITHOUT&TIRE & DISK WHEEL-750R16-12 LUG; FRONT SUSPENSION-MULTI LEAF(RUBBER BUSH)&FRONT WHEEL BRAKE-320(100) DRUM&ABS-WITHOUT&TIRE & DISK WHEEL-750R16-12 RIB; FRONT WHEEL BRAKE-320(83) DRUM&ABS-WITHOUT
main47703-37031i202003-202005
FRONT WHEEL BRAKE-114.8 DISC
47704COVER SUB-ASSY, DISC BRAKE DUST, FRONT LH
main47781-37070supersedes 47704-37031i201306-201512
main47704-37030supersedes 47704-37031i201505-201912
FRONT SUSPENSION-MULTI LEAF REIN TENSION(RUBBER BUSH)&FRONT WHEEL BRAKE-320(100) DRUM&ABS-WITHOUT&TIRE & DISK WHEEL-215/75R17.5 126 RIB; FRONT SUSPENSION-MULTI LEAF REIN TENSION(RUBBER BUSH)&FRONT WHEEL BRAKE-320(100) DRUM&ABS-WITHOUT&TIRE & DISK WHEEL-750R16-10 F:RIB R:RIB-LUG; FRONT SUSPENSION-MULTI LEAF REIN TENSION(RUBBER BUSH)&FRONT WHEEL BRAKE-320(100) DRUM&ABS-WITHOUT&TIRE & DISK WHEEL-750R16-10 RIB; FRONT SUSPENSION-MULTI LEAF REIN TENSION(RUBBER BUSH)&FRONT WHEEL BRAKE-320(100) DRUM&ABS-WITHOUT&TIRE & DISK WHEEL-750R16-12 F:RIB R:RIB-LUG; FRONT SUSPENSION-MULTI LEAF REIN TENSION(RUBBER BUSH)&FRONT WHEEL BRAKE-320(100) DRUM&ABS-WITHOUT&TIRE & DISK WHEEL-750R16-12 LUG; FRONT SUSPENSION-MULTI LEAF REIN TENSION(RUBBER BUSH)&FRONT WHEEL BRAKE-320(100) DRUM&ABS-WITHOUT&TIRE & DISK WHEEL-750R16-12 RIB; FRONT SUSPENSION-MULTI LEAF(RUBBER BUSH)&FRONT WHEEL BRAKE-320(100) DRUM&ABS-WITHOUT&TIRE & DISK WHEEL-215/75R17.5 126 RIB; FRONT SUSPENSION-MULTI LEAF(RUBBER BUSH)&FRONT WHEEL BRAKE-320(100) DRUM&ABS-WITHOUT&TIRE & DISK WHEEL-750R16-10 F:RIB R:RIB-LUG; FRONT SUSPENSION-MULTI LEAF(RUBBER BUSH)&FRONT WHEEL BRAKE-320(100) DRUM&ABS-WITHOUT&TIRE & DISK WHEEL-750R16-10 RIB; FRONT SUSPENSION-MULTI LEAF(RUBBER BUSH)&FRONT WHEEL BRAKE-320(100) DRUM&ABS-WITHOUT&TIRE & DISK WHEEL-750R16-12 F:RIB R:RIB-LUG; FRONT SUSPENSION-MULTI LEAF(RUBBER BUSH)&FRONT WHEEL BRAKE-320(100) DRUM&ABS-WITHOUT&TIRE & DISK WHEEL-750R16-12 LUG; FRONT SUSPENSION-MULTI LEAF(RUBBER BUSH)&FRONT WHEEL BRAKE-320(100) DRUM&ABS-WITHOUT&TIRE & DISK WHEEL-750R16-12 RIB; FRONT WHEEL BRAKE-320(83) DRUM&ABS-WITHOUT
main47704-37031i202003-202005
FRONT WHEEL BRAKE-114.8 DISC
47721MOUNTING, FRONT DISC BRAKE CYLINDER, RH
main47721-37120supersedes 47721-37030i201306-201512
main47721-37030i201107-201505
FRONT WHEEL BRAKE-114.8 DISC
47721ABOLT(FOR FRONT DISC BRAKE CYLINDER MOUNTING)
main90105-37120×4supersedes 90119-12256i201306-201512
main90119-08B87×4i201107-201505
*8-1.25PX59-27,FRONT WHEEL BRAKE-114.8 DISC,SUB PIN SIDE
main90119-12256×4i201107-201505
*12-1.25PX75-30,FRONT WHEEL BRAKE-114.8 DISC,MAIN PIN SIDE
47722MOUNTING, FRONT DISC BRAKE CYLINDER, LH
main47722-37120supersedes 47722-37020i201306-201512
main47722-37020i201107-201505
FRONT WHEEL BRAKE-114.8 DISC
47730CYLINDER ASSY, FRONT DISC BRAKE, RH
main47730-37121i201306-201512
main47730-37122supersedes 47730-37030i201702-202005
FRONT SUSPENSION-MULTI LEAF REIN TENSION(RUBBER BUSH)&FRONT WHEEL BRAKE-115.7 DISC&TIRE & DISK WHEEL-215/75R17.5 126 RIB; FRONT SUSPENSION-MULTI LEAF REIN TENSION(RUBBER BUSH)&FRONT WHEEL BRAKE-115.7 DISC&TIRE & DISK WHEEL-750R16-10 F:RIB R:RIB-LUG; FRONT SUSPENSION-MULTI LEAF REIN TENSION(RUBBER BUSH)&FRONT WHEEL BRAKE-115.7 DISC&TIRE & DISK WHEEL-750R16-10 RIB; FRONT SUSPENSION-MULTI LEAF REIN TENSION(RUBBER BUSH)&FRONT WHEEL BRAKE-115.7 DISC&TIRE & DISK WHEEL-750R16-12 F:RIB R:RIB-LUG; FRONT SUSPENSION-MULTI LEAF REIN TENSION(RUBBER BUSH)&FRONT WHEEL BRAKE-115.7 DISC&TIRE & DISK WHEEL-750R16-12 LUG; FRONT SUSPENSION-MULTI LEAF REIN TENSION(RUBBER BUSH)&FRONT WHEEL BRAKE-115.7 DISC&TIRE & DISK WHEEL-750R16-12 RIB; FRONT SUSPENSION-MULTI LEAF(RUBBER BUSH)&FRONT WHEEL BRAKE-115.7 DISC&TIRE & DISKWHEEL-215/75R17.5 126 RIB; FRONT SUSPENSION-MULTI LEAF(RUBBER BUSH)&FRONT WHEEL BRAKE-115.7 DISC&TIRE & DISKWHEEL-750R16-10 F:RIB R:RIB-LUG; FRONT SUSPENSION-MULTI LEAF(RUBBER BUSH)&FRONT WHEEL BRAKE-115.7 DISC&TIRE & DISKWHEEL-750R16-10 RIB; FRONT SUSPENSION-MULTI LEAF(RUBBER BUSH)&FRONT WHEEL BRAKE-115.7 DISC&TIRE & DISKWHEEL-750R16-12 F:RIB R:RIB-LUG; FRONT SUSPENSION-MULTI LEAF(RUBBER BUSH)&FRONT WHEEL BRAKE-115.7 DISC&TIRE & DISKWHEEL-750R16-12 LUG; FRONT SUSPENSION-MULTI LEAF(RUBBER BUSH)&FRONT WHEEL BRAKE-115.7 DISC&TIRE & DISKWHEEL-750R16-12 RIB
main47730-37030i201107-201505
FRONT WHEEL BRAKE-114.8 DISC
47731PISTON, FRONT DISC BRAKE
main47731-37120×4supersedes 47731-37010i201306-201512
main47731-36020×4i201912-202005
FRONT WHEEL BRAKE-114.8 DISC
main47731-37010×4i201107-201505
FRONT WHEEL BRAKE-114.8 DISC
47743ASPRING, ANTI-SQUEAL(FOR FRONT DISC BRAKE)
main47743-36020×4i201505-201905
47750CYLINDER ASSY, DISC BRAKE, LH
main47750-37121i201505-201702
FRONT SUSPENSION-MULTI LEAF REIN TENSION(RUBBER BUSH)&FRONT WHEEL BRAKE-115.7 DISC&TIRE & DISK WHEEL-215/75R17.5 126 RIB; FRONT SUSPENSION-MULTI LEAF REIN TENSION(RUBBER BUSH)&FRONT WHEEL BRAKE-115.7 DISC&TIRE & DISK WHEEL-750R16-10 F:RIB R:RIB-LUG; FRONT SUSPENSION-MULTI LEAF REIN TENSION(RUBBER BUSH)&FRONT WHEEL BRAKE-115.7 DISC&TIRE & DISK WHEEL-750R16-10 RIB; FRONT SUSPENSION-MULTI LEAF REIN TENSION(RUBBER BUSH)&FRONT WHEEL BRAKE-115.7 DISC&TIRE & DISK WHEEL-750R16-12 F:RIB R:RIB-LUG; FRONT SUSPENSION-MULTI LEAF REIN TENSION(RUBBER BUSH)&FRONT WHEEL BRAKE-115.7 DISC&TIRE & DISK WHEEL-750R16-12 LUG; FRONT SUSPENSION-MULTI LEAF REIN TENSION(RUBBER BUSH)&FRONT WHEEL BRAKE-115.7 DISC&TIRE & DISK WHEEL-750R16-12 RIB; FRONT SUSPENSION-MULTI LEAF(RUBBER BUSH)&FRONT WHEEL BRAKE-115.7 DISC&TIRE & DISKWHEEL-215/75R17.5 126 RIB; FRONT SUSPENSION-MULTI LEAF(RUBBER BUSH)&FRONT WHEEL BRAKE-115.7 DISC&TIRE & DISKWHEEL-750R16-10 F:RIB R:RIB-LUG; FRONT SUSPENSION-MULTI LEAF(RUBBER BUSH)&FRONT WHEEL BRAKE-115.7 DISC&TIRE & DISKWHEEL-750R16-10 RIB; FRONT SUSPENSION-MULTI LEAF(RUBBER BUSH)&FRONT WHEEL BRAKE-115.7 DISC&TIRE & DISKWHEEL-750R16-12 F:RIB R:RIB-LUG; FRONT SUSPENSION-MULTI LEAF(RUBBER BUSH)&FRONT WHEEL BRAKE-115.7 DISC&TIRE & DISKWHEEL-750R16-12 LUG; FRONT SUSPENSION-MULTI LEAF(RUBBER BUSH)&FRONT WHEEL BRAKE-115.7 DISC&TIRE & DISKWHEEL-750R16-12 RIB
main47750-37122supersedes 47750-37030i201702-202005
FRONT SUSPENSION-MULTI LEAF REIN TENSION(RUBBER BUSH)&FRONT WHEEL BRAKE-115.7 DISC&TIRE & DISK WHEEL-215/75R17.5 126 RIB; FRONT SUSPENSION-MULTI LEAF REIN TENSION(RUBBER BUSH)&FRONT WHEEL BRAKE-115.7 DISC&TIRE & DISK WHEEL-750R16-10 F:RIB R:RIB-LUG; FRONT SUSPENSION-MULTI LEAF REIN TENSION(RUBBER BUSH)&FRONT WHEEL BRAKE-115.7 DISC&TIRE & DISK WHEEL-750R16-10 RIB; FRONT SUSPENSION-MULTI LEAF REIN TENSION(RUBBER BUSH)&FRONT WHEEL BRAKE-115.7 DISC&TIRE & DISK WHEEL-750R16-12 F:RIB R:RIB-LUG; FRONT SUSPENSION-MULTI LEAF REIN TENSION(RUBBER BUSH)&FRONT WHEEL BRAKE-115.7 DISC&TIRE & DISK WHEEL-750R16-12 LUG; FRONT SUSPENSION-MULTI LEAF REIN TENSION(RUBBER BUSH)&FRONT WHEEL BRAKE-115.7 DISC&TIRE & DISK WHEEL-750R16-12 RIB; FRONT SUSPENSION-MULTI LEAF(RUBBER BUSH)&FRONT WHEEL BRAKE-115.7 DISC&TIRE & DISKWHEEL-215/75R17.5 126 RIB; FRONT SUSPENSION-MULTI LEAF(RUBBER BUSH)&FRONT WHEEL BRAKE-115.7 DISC&TIRE & DISKWHEEL-750R16-10 F:RIB R:RIB-LUG; FRONT SUSPENSION-MULTI LEAF(RUBBER BUSH)&FRONT WHEEL BRAKE-115.7 DISC&TIRE & DISKWHEEL-750R16-10 RIB; FRONT SUSPENSION-MULTI LEAF(RUBBER BUSH)&FRONT WHEEL BRAKE-115.7 DISC&TIRE & DISKWHEEL-750R16-12 F:RIB R:RIB-LUG; FRONT SUSPENSION-MULTI LEAF(RUBBER BUSH)&FRONT WHEEL BRAKE-115.7 DISC&TIRE & DISKWHEEL-750R16-12 LUG; FRONT SUSPENSION-MULTI LEAF(RUBBER BUSH)&FRONT WHEEL BRAKE-115.7 DISC&TIRE & DISKWHEEL-750R16-12 RIB
main47750-37030i201107-201505
FRONT WHEEL BRAKE-114.8 DISC
47769BUSH, CYLINDER SLIDE, NO.1(FOR FRONT DISC BRAKE)
main47769-36030×4i201505-202005
47775BOOT, BUSH DUST(FOR FRONT DISC BRAKE)
main47775-37121×4i201306-201512
47775BBOOT, BUSH DUST, NO.1
main47775-36040×8i201505-202005
47775CBOOT, BUSH DUST, NO.2
main47775-36050×8i201505-202005
47779BUSH, CYLINDER SLIDE, NO.2(FOR FRONT DISC BRAKE)
main47779-36010×4i201505-202005
9010516071
91611B0812

22 parts on this diagram · 3 diagrams in section
