HEADLAMP CLEANER

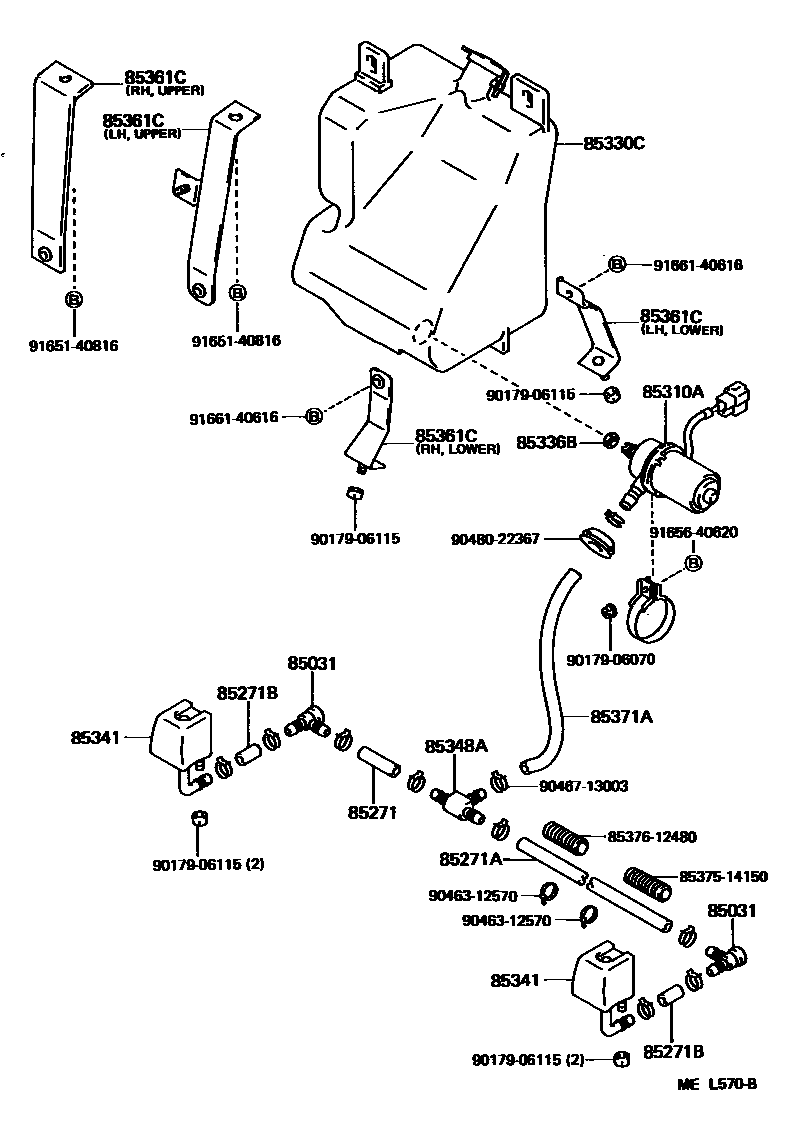

Parts diagram
85031VALVE, HEADLAMP CLEANER WASHER HOSE
main85031-30020×2i198810-199309
85271HOSE, HEADLAMP CLEANER, NO.1
main90445-14055i198810-199309
L=60
85271AHOSE, HEADLAMP CLEANER, NO.2
main90445-14072i198810-199309
L=1320
85271BHOSE, HEADLAMP CLEANER, NO.3
main85375-16020×2i198810-199309
L=40
85310AMOTOR AND PUMP ASSY, HEADLAMP CLEANER WASHER
main85310-95A02i198810-199304
85330CJAR ASSY, HEADLAMP CLEANER WASHER
main85330-95400i198810-199304
85336BPACKING, HEADLAMP CLEANER WASHER
main85336-10010i198810-199304
85341NOZZLE, HEADLAMP CLEANER WASHER
main85035-95014×2i198810-199309
85348AJOINT, HEADLAMP CLEANER HOSE, NO.1
main85352-12010i198810-199309
85361CBRACKET, WASHER
main85361-95A11i198810-199304
LH,UPPER
main85361-95A12i198810-199304
LH,LOWER
main85361-95A13i198810-199304
RH,UPPER
main85361-95A15i198810-199304
RH,LOWER
85371AHOSE, HEADLAMP CLEANER(FROM MOTOR TO JOINT)
main85375-22061i198810-199304
L=640
8537514150HOSE, WINDSHIELD WASHER, NO.1(FOR LEVEL GAGE)
8537612480PROTECTOR, HEADLAMP CLEANER HOSE, NO.1
9017906070
9017906115
9046312570
9046713003
9048022367
9165140816
9165640620
9166140616

21 parts on this diagram · 1 diagram in section
