WINDSHIELD WASHER

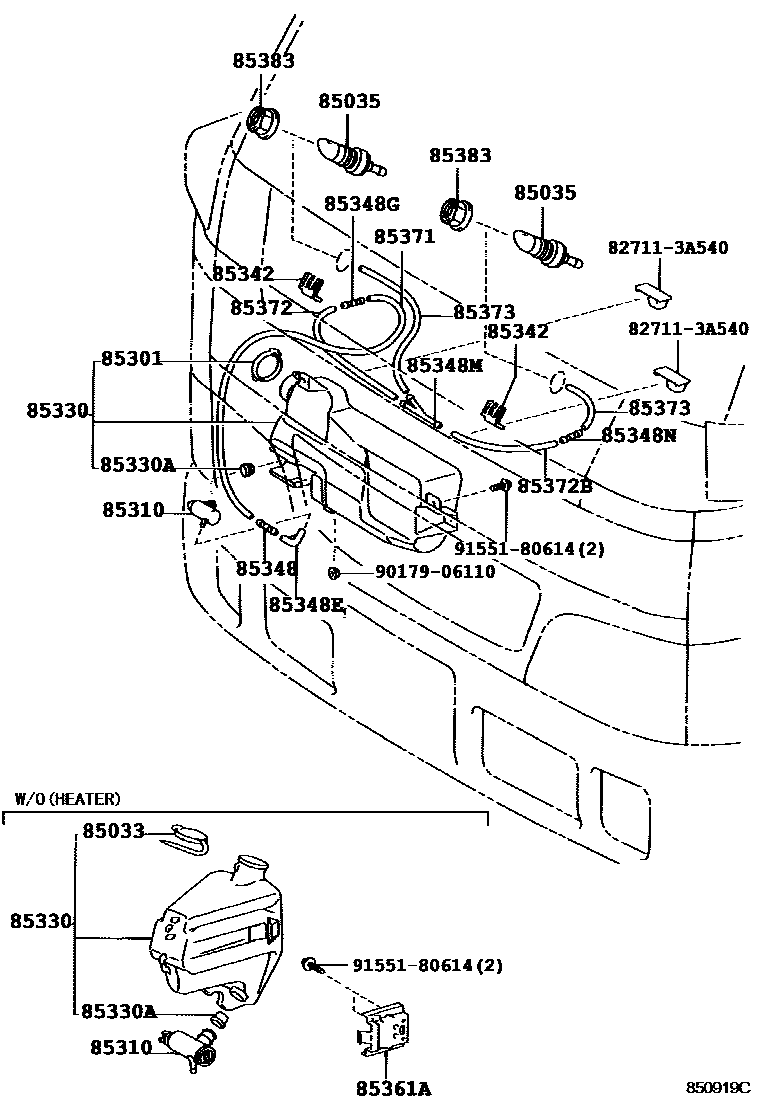

Parts diagram
85033CAP ASSY, WINDSHIELD WASHER
main85033-36120i200107-201610
85035NOZZLE SUB-ASSY, WASHER
main85381-37030i200107-202111
85301INLET SUB-ASSY, WASHER
main85301-17010i200107-201610
main85301-37050i201610-202111
main85301-37060i201610
85310MOTOR AND PUMP ASSY, WINDSHIELD WASHER
main85310-22080i200107-202111
85330JAR ASSY, WINDSHIELD WASHER
main85315-25040i200107-201610
W/O(HEATER)
main85315-25050i201610-202111
main85315-37090i200610-201502
main85315-37090i200107-201610
W(HEATER)
main85315-37100i200107-201610
W(HEATER)
main85315-37160i201610
85330ABUSH, WINDSHIELD WASHER JAR
main90099-32089i200107-202111
85342HOLDER, WASHER NOZZLE
main85342-95J01i200107-202111
85348JOINT, WINDSHIELD WASHER HOSE, NO.1
main85349-89122i200107-202111
main85376-46040i200410-201610
85348EJOINT, WINDSHIELD WASHER ELBOW, NO.2
main85355-14481i200107-202111
85348GJOINT, WINDSHIELD WASHER HOSE, NO.2
main85349-89122i200410-202111
main85376-46040i200107-201610
85348MJOINT, WINDSHIELD WASHER HOSE, NO.3
main85348-12250i200107-202111
85348NJOINT, WINDSHIELD WASHER HOSE, NO.4
main85349-89122i200107-202111
85361ABRACKET, WINDSHIELD WASHER, NO.1
main85361-25060i200107-200502
main85361-25080i200503-201610
W(HEATER)
main85362-37050i200705-201610
85371HOSE, WINDSHIELD WASHER (FROM MOTOR TO JOINT)
main90446-07001i200107-202111
L=1800(*H,L=720)
main90446-07001i200107
L=1800(*H,L=920)
85372HOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.1
main90099-33080i200107-202111
L=1450(*H,L=220)
85372BHOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.2
main90446-06013i200107-202111
L=1000(*H,L=460)
85373HOSE, WINDSHIELD WASHER (FROM JOINT TO NOZZLE)
main90099-33080i200107-202111
L=1450(*H,L=190),NO.1,NO.2
85383HOLDER, FRONT WASHER NOZZLE
main85383-37010i200107-202111
827113A540WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)
9017906110
9155180614

21 parts on this diagram · 4 diagrams in section
